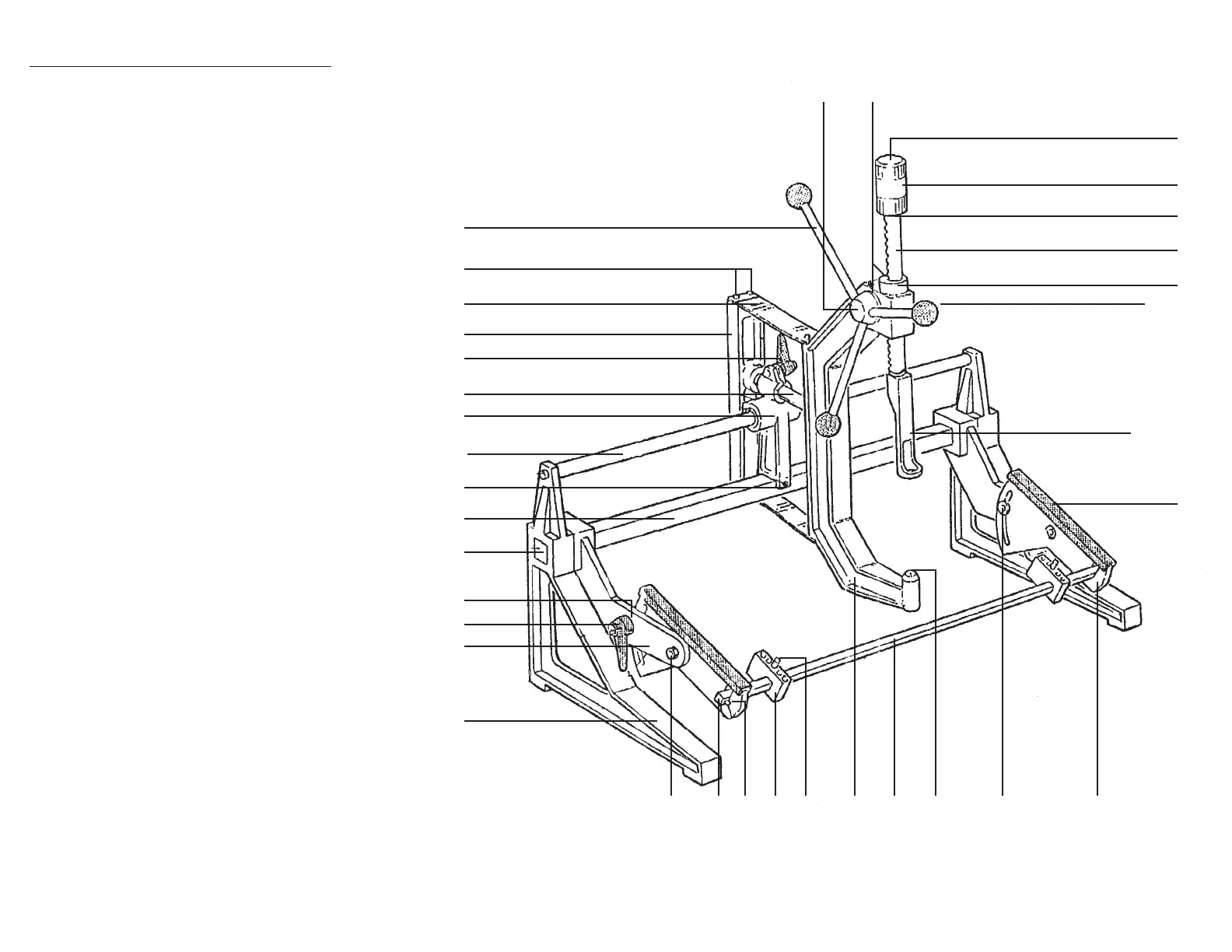

LISTA DE PARTES
Número Descripción Cantidad incluida 1
Arandela de fricción plástica 2
2 Cojinete 1
3 Tuerca 2
4 Tornillo de apoyo (100x10x1.5mm) 1
5 Arandela (10x25x1.5mm) 1
6 Martillo deslizante 1
7 Arandela 4
8 Tornillo 4
9 Adaptador para resortes de 23mm 1
10 Adaptador para resortes de 28mm 1
11 Adaptador para resortes de 35mm 1
12 Armazón en forma de “C” 1
13 Eje 1
14 Tornillo tensor 1
15 Tuerca tensora 1
16 Palanca 3
17 Cubo 1
18 Clavija 1
19 Soporte del cojinete 1
20 Tornillo, nylon 2
21 Tornillo de presión 2
22 Palanca fijadora para inclinación 1
23 Eje para la inclinación 1
24 Soporte 1
25 Tornillo de presión 3
26 Sostenedor 2
27 Arandela 4
28 Tornillo 4
29 Soporte del extremo 2
30 Eje del soporte espaciador* 1
31 Tubo cuadrado de 30mm 1
32 Brazo 2
33 Protección plástica 2
34 Soporte 2
35 Tubo cuadrado de 15mm 1
36 Placa de apoyo 2
37 Perno del tubo 2
38 Perno cilíndrico 2
39 Enchufe plástico exterior de 15mm 2
40 Enchufe plástico exterior de 30mm 2
41 Collar de parada 1
42 Manija fijadora 1
43 Tuerca con lados tallados 2
44 Manija fijadora 2
45 Cubierta 1
46 Enchufe plástico (5mm diámetro) 2
40
44
32
29
39 36 38 35 18 3443
33
9, 10 &11
41
13
5
6
4
17, 21, & 45 46
23
22
19
30*
20
31
12
1
3, 7 & 8 37
24
28
16
26
14 & 15
*NOTA: El eje del soporte espaciador se envía
ADENTRO del tubo cuadrado de 30mm (#31). Remueva
el enchufe plástico exterior y el eje será visible.
