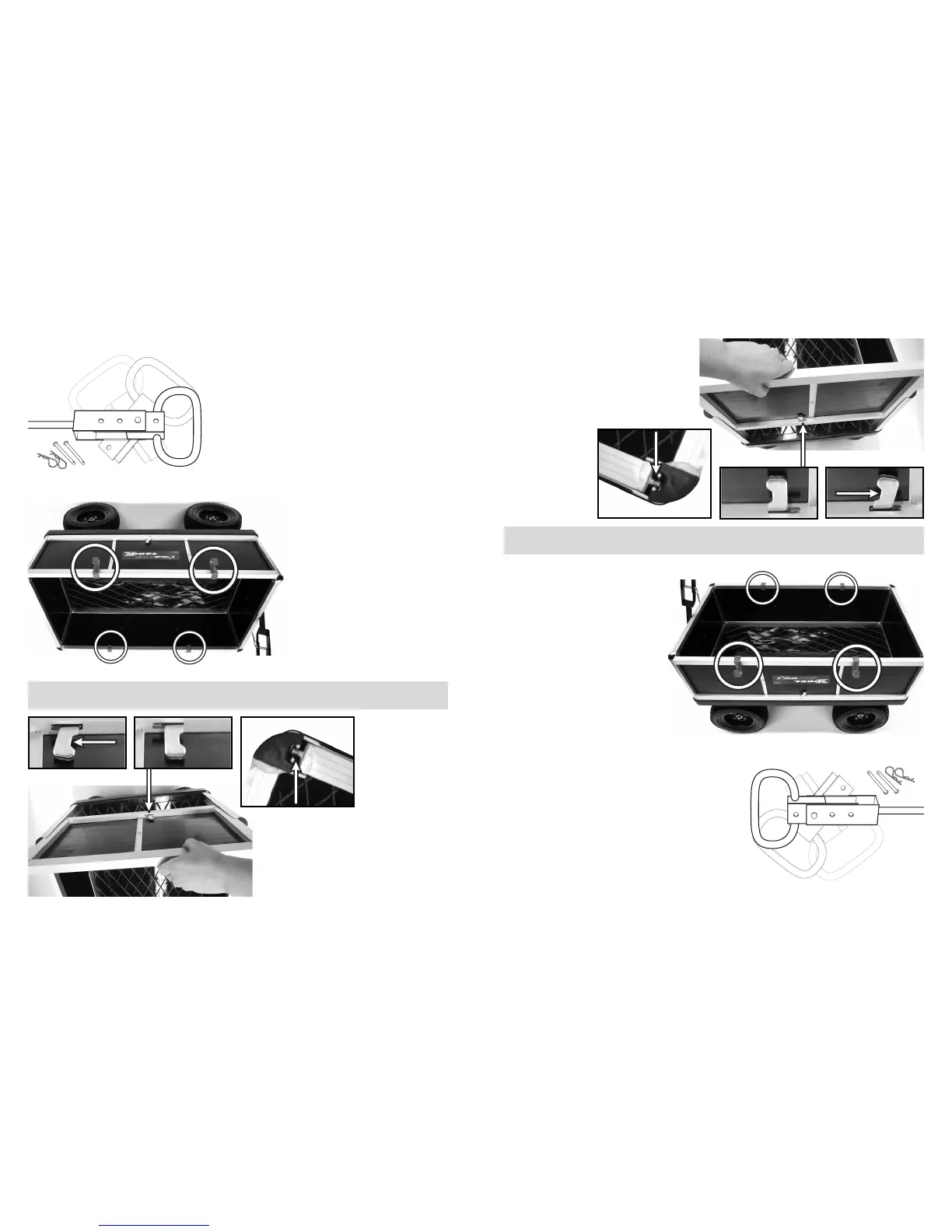

Step 14
Attach the front and rear panels onto the bed frame by
sliding each side down into the side panel track until it
locks into place.
Step 15
Attach the four long-handle tool holders onto
each side panel.
NNOOTTEE:: TThhee ffrroonntt aanndd rreeaarr ppaanneellss mmuusstt bbee rreemmoovveedd bbeeffoorree rreemmoovviinngg tthhee ssiiddee ppaanneellss.. TThhiiss ccaarrtt ccaannnnoott bbee uusseedd wwiitthh tthhee
ffrroonntt aanndd rreeaarr ppaanneellss oonnllyy..
Using the swivel handle
1. Remove clips and cotter pins.
2. Rotate the handle and insert cotter pin. Secure by
attaching the clip.
3. The second cotter pin is used to attach the handle to the
trailer hitch, as shown.
LOCKED
UNLOCKED
Paso 14
Deslizar los paneles delantero y trasero en los rieles de
los paneles laterales hasta que queden fijos y
montados en la cama del carrito.
Paso 15
Fijar los cuatro portaherramientas de mango
largo en cada panel lateral.
NNOOTTAA:: AAnntteess ddee qquuiittaarr llooss ppaanneelleess llaatteerraalleess ssee ddeebbee ddeessmmoonnttaarr llooss ppaanneelleess ddeellaanntteerroo yy ttrraasseerroo.. EEssttee ccaarrrriittoo nnoo ppuueeddee
uussaarrssee ssóólloo ccoonn llooss ppaanneelleess ddeellaanntteerroo yy ttrraasseerroo..
Usar el mango giratorio
1. Quitar las presillas y los pasadores de chaveta.
2. Girar el mango e insertar el pasador mencionado. Asegurar
con la presilla.
3. El segundo pasador de chaveta se usa para fijar el mango
en el enganche de remolque tal como se muestra.
BLOQUEADO
DESBLOQUEADO
