INSTRUCCIONES DE ENSAMBLAJE

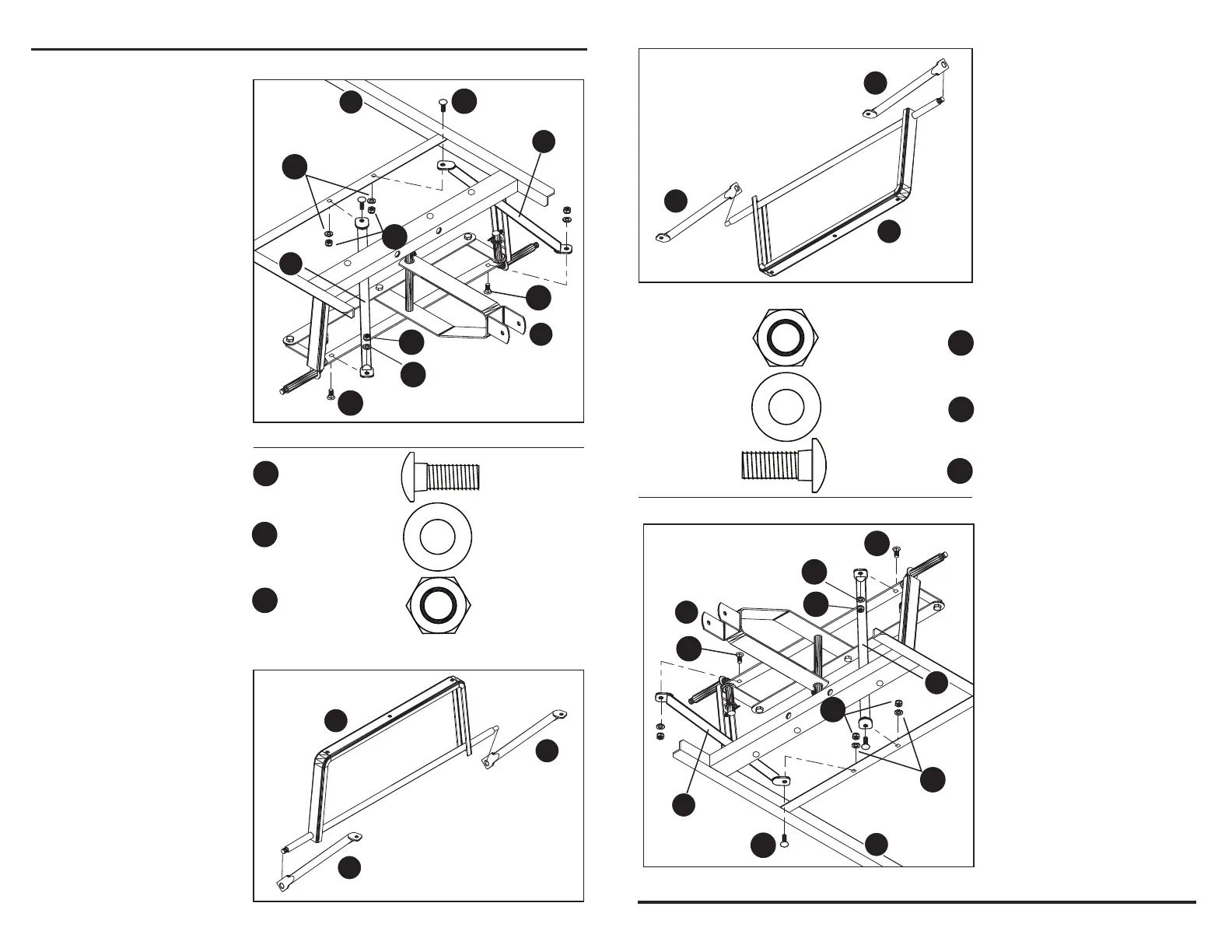

2. Fije los puntales
delanteros (G) para conectar
el ensamble del eje frontal (H)
a la estructura delantera (F)
con cuatro pernos cabeza de
hongo M8 x 20 mm (DD),
cuatro contratuercas M8 (KK)
y cuatro arandelas M8 (GG),
como se muestra en la Fig. 2.
Apriete firmemente todos los
pernos de los pasos 1 y 2.
4
3. Deslice los puntales
posteriores (C) hacia los
extremos del ensamble del
eje posterior (E) como se
muestra en la Fig. 3.
Fig. 2
Aditamentos utilizados
Fig. 3
DD
x 4
Arandela
plana M8
KK
Contratuerca
M8
x 4
M8 x 20mm
Perno cabeza
de hongo
x 4
GG
C
C
E
G
G
H
F
DD
DD
DD
KK
KK
GG
GG
ASSEMBLY INSTRUCTIONS
Fig. 2
Hardware Used
2. Attach the front struts (G)
to connect the the front axle
assembly (H) to the front
frame (F) using four M8 x
20mm carriage bolts (DD),
using four M8 lock nuts (KK),
and four M8 washers (GG),
as shown in Fig. 2.
Tighten all bolts from Step 1
and Step 2 securely.
Fig. 3
4
DD
x 4
M8 Flat
Washer
KK
M8 Lock Nut
x 4
x 4
GG
G
G
H
F
DD
DD
DD
KK
KK
GG
GG
3. Slide the rear struts (C)
onto the ends of the rear
axle assembly (E), as
shown in Fig. 3.
C
C
E
M8 x 20mm
Carriage Bolt
