GPro V25 - Page 27

27
ES
REPARACIÓN
(
CONTINUACIÓN
)
Reemplazo de Paletas
1. Apague la bomba y desconéctela de la energía.
2. Con una llave hexagonal de 6 mm, retire la placa de cubierta del engranaje
y la junta tórica (vea Figura 2).
4. Retire la llave del eje, el rotor y las paletas.
5. Inspeccione las paletas para ver si están desgastadas o dañadas.
Reemplace según sea necesario.
6. Limpie la cavidad del rotor con un paño limpio.
8. Reemplaceelrotor,lallavedelejeylaspaletas,asegurándosedeque
las paletas estén orientadas con el lado plano hacia adelante (como se
muestra en la Figura 2a).
9. Asegúresedequelajuntatóricadelaplacadecubiertaestébiencolocada.
Apriete la placa de cubierta a la carcasa.

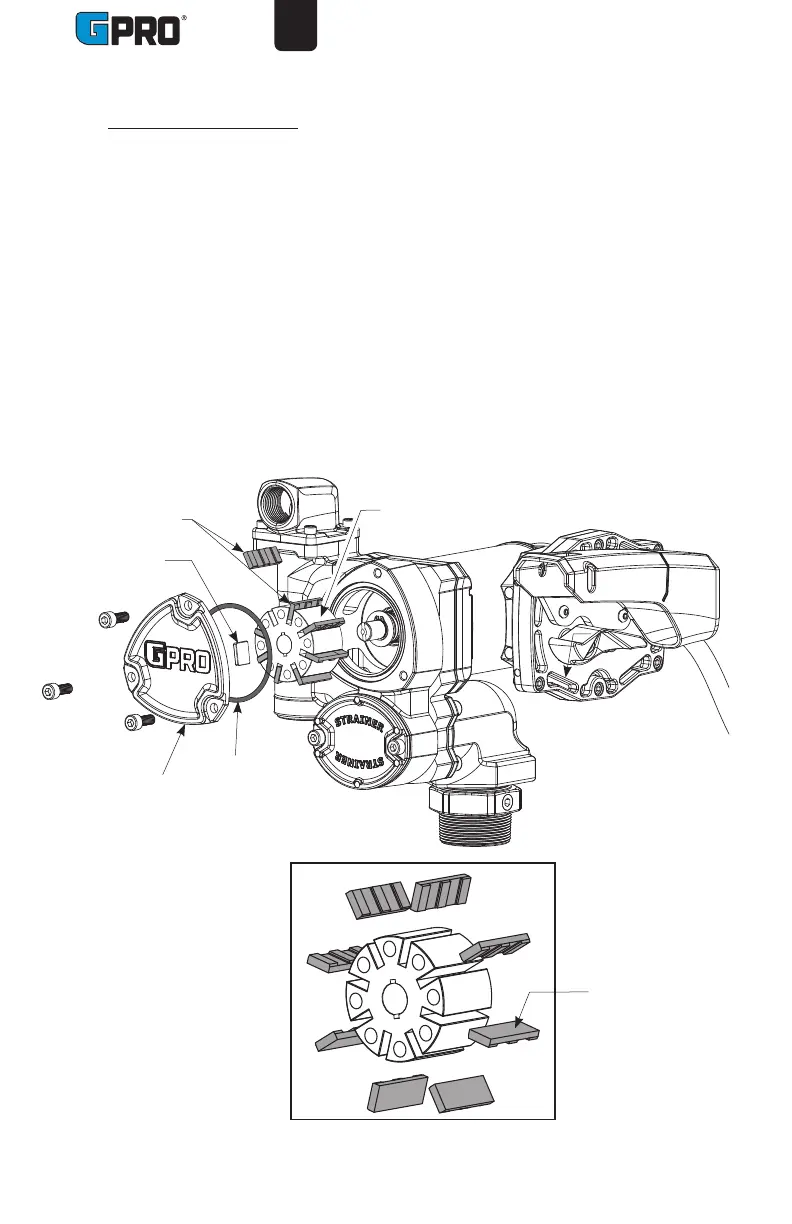

Figura 2
Figura 2a
Placa de
cubierta
Paleta
Llave
del Eje
Junta tórica
de la placa
de cubierta
Rotor
Lado plano
de la paleta
