RÉPARATION
(
SUITE
)
Remplacez l’interrupteur
1. Arrêtez la pompe et débranchez-la de l’alimentation.
2. À l’aide d’une clé hexagonale de 4mm, enlever les (2) vis à tête ronde
(BHCS) et le couvercle de la buse.
3. Enlevez les (6) vis à chapeau à tête creuses (SHCS) M6 et le couvercle
électriqueduboîtierdumoteur.
4. Enlevez la (1) vis à tête bombée no 10 et le support de l’interrupteur avec
l’assemblagedel’interrupteur(voirgure4).
5. Dévissezlesdeuxvismécaniquesno6etenlevezl’assemblagede
l’interrupteur du support de l’interrupteur.
6. Dévissez/débranchezlestroiscossesplatesetenlevezleslsrougeset
leslsblancsdel’interrupteur(voirgure4).Veuillezbiennoterquellest
attachéàchaquecosseplatepourlaréinstallation.
7. Installez un interrupteur neuf en inversant les procédures ci-dessus. Insérez
l’assemblage de l’interrupteur dans la cavité de la pompe. Réinstallez tous
les composants et serrez fermement les boulons.

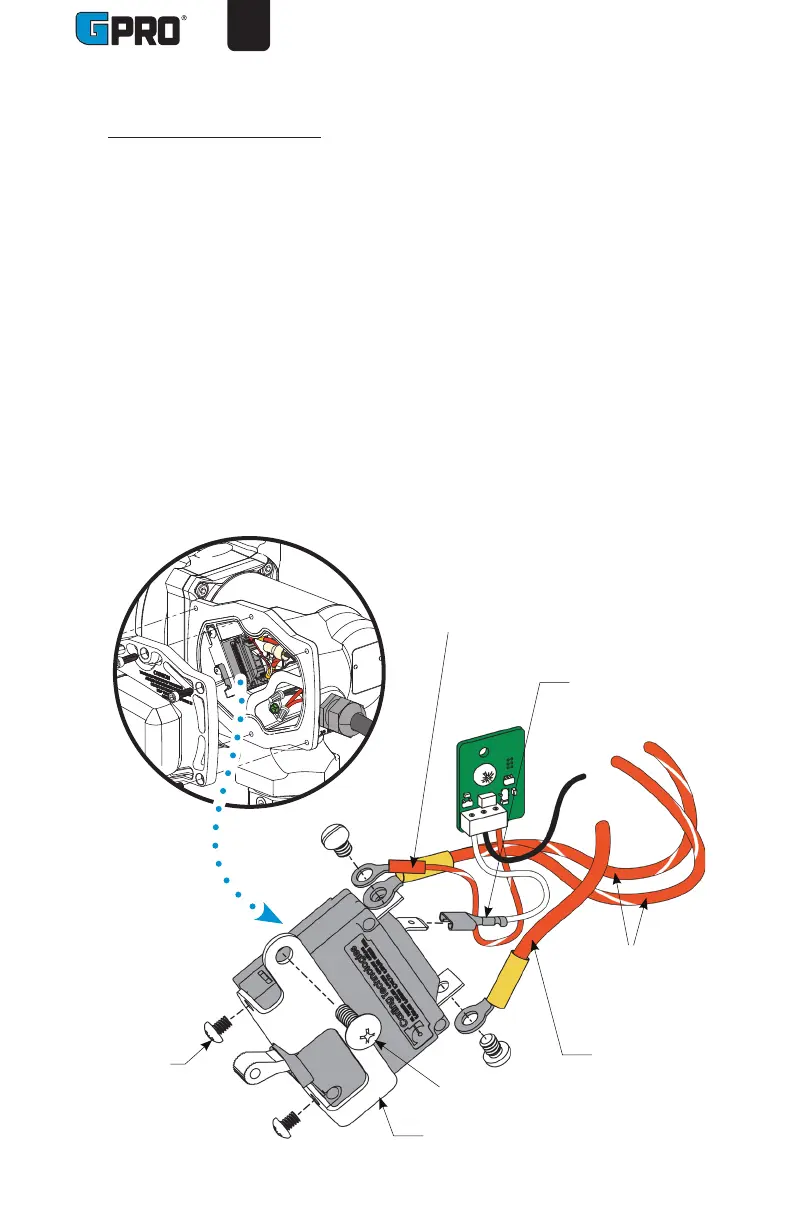

Figure 4
Vismécaniques
no 6
Vis à tête
bombée no 10
Fil rouge rayé, au
circuit imprimé de la
minuterie
Fil rouge,
au cordon
d’alimentation/
batterie
Support
Fil blanc, au
circuit imprimé de
la minuterie
Fils rouges
rayés, aux
conducteurs
moteurs
