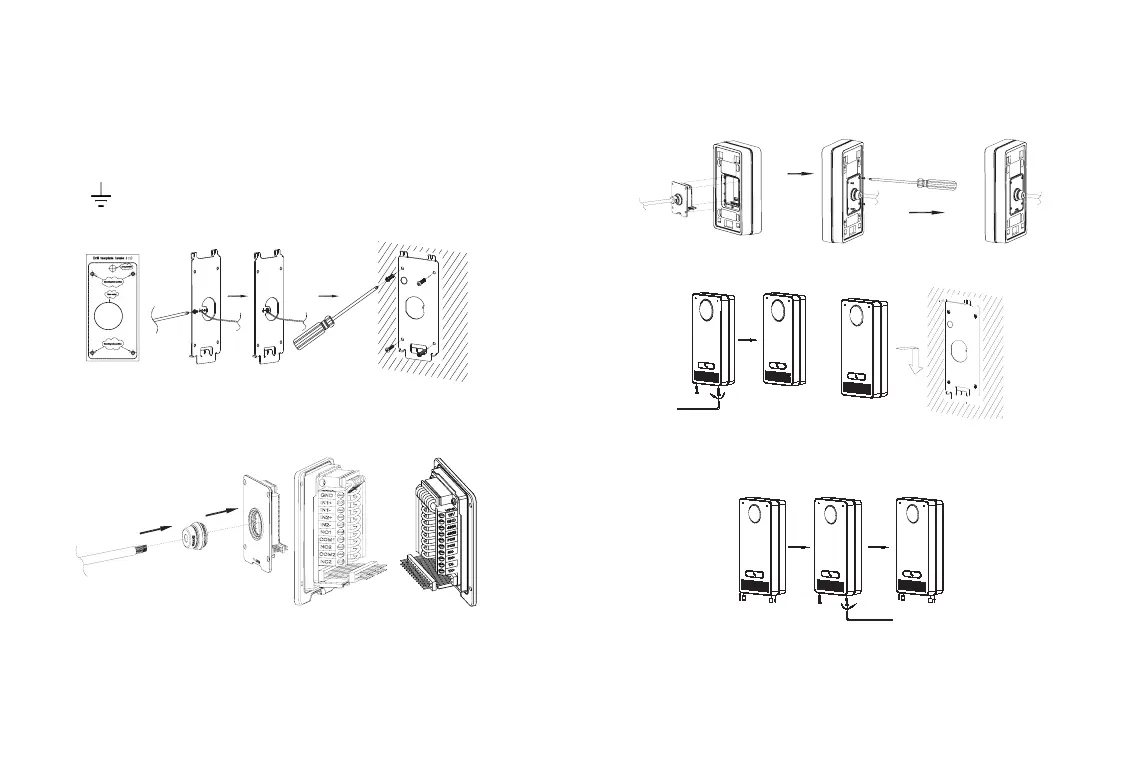

安装
GDS3712
步骤 2:
请将Cat5e或Cat6电缆(不含)穿过所选择的合适大小的橡胶密封套圈和
背板,请参照本说明书尾部“GDS3712接线图表”章节连接具体的线路。
步骤 1:
请将“钻孔模板”贴于墙面适当位置,钻孔并用提供的螺丝和锚件(不含螺丝
刀)来固定安装支架。 如果有地线,请将其连接并固定到安装支架标有地线标
志 的接口处。
墙面(表面)安装
注意事项:
强烈建议背板接线操作时使用相应的工具如尖嘴钳,2.5mm口径平口螺
丝刀等(不含)。建议剥除电缆外层包皮时长度少于2英寸。安装时不
要将内层包皮剥除过多而造成有金属线裸露于接线座外(容易短路)。
步骤 3:
检查预装的后盖框的位置,然后将装好线的背板合上盖紧,使其表
面和设备背面平齐,用提供的背板固定螺丝将背板固定到设备上。
步骤 4:
用提供的六角扳手取下预装的两颗防拆螺丝。仔细将GDS3712和已经固定于
墙上的金属安装支架对齐(卡扣),按住并下拉GDS3712到正确的卡位。
步骤 5:
用提供的六角扳手装回卸下的两颗防拆螺丝(不要过紧螺丝)。然后
将两硅胶塞插入并盖住后盖框底部的螺丝孔。最后检查并完成安装。
墙内(嵌入式)安装
请参照“墙内(嵌入式)安装附件”中的相关文档。
该附件可以向Grandstream另行购买。
