TABLE DE CONNEXION DU GDS3712
Connecteur PIN Signal Foncon
J2
(Basique)
3.81mm
1 TX+ (Orange/ Blanc)
Ethernet,
PoE 802.3af Class3.
12.95W
2 TX- (Orange)
3 RX+ (Vert/ Blanc)
4 RX- (Vert)
5
PoE_SP2 (Bleu + Bleu/
Blanc)
6
PoE_SP1 (Marron + Mar-
ron/ Blanc)
7 RS485_B
RS485
8 RS485_A
9 GND
Source d’alimentation
10 12V
J3
(Avancée)
3.81mm
1 GND Masse Alarme
2 ALARM1_IN+
Entrée Alarme
3 ALARM1_IN-
4 ALARM2_IN+
5 ALARM2_IN-
6 NO1
Sortie Alarme
7 COM1
8 NO2
Verrouillage Electrique9 COM2
10 NC2
J4
(Speciale)
2.0mm
1 GND (Noir) Masse Wiegand
2 WG_D1_OUT (Orange)
Signal de sortie Wiegand
3 WG_D0_OUT (Marron)
4 LED (Bleu)
Signal de sortie LED Wie-
gand
5 WG_D1_IN (Blanc)
Signal d’entrée Wiegand
6 WG_D0_IN (Vert)
7 BEEP (Jaune)
Signal de sortie Beep
Wiegand
8 5V (Rouge) Alimentation Wiegand

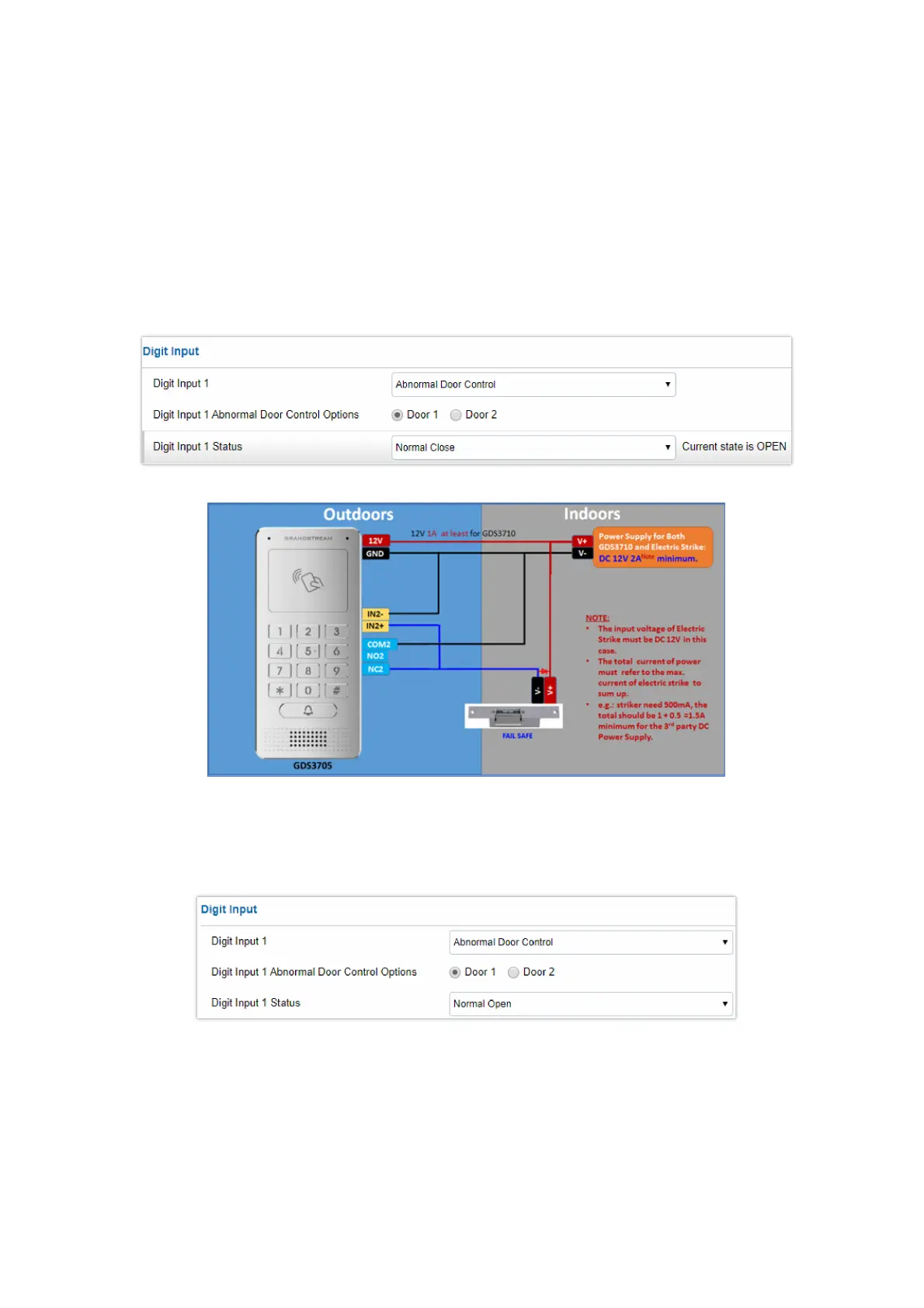

Pour plus de détails sur le câblage du GDS3712, veuillez vous
référer au manuel d’utilisateur.
Remarque:
1) Alimentation PoE_SP1, PoE_SP2 en DC, Plage de tension est:
48V~57V, pas de polarité
2) Câblage pour alimentation avec PoE :
3) Chargeur DC peut être alimenté par un injecteur PoE qualié.
• PoE_SP1, Liaison marron et marron/blanc
• PoE_SP2, Liaison bleu et bleu/blanc
GDS3712
