Grandstream Networks GSC35 Series Quick Installation Guide

~19~ ~20~

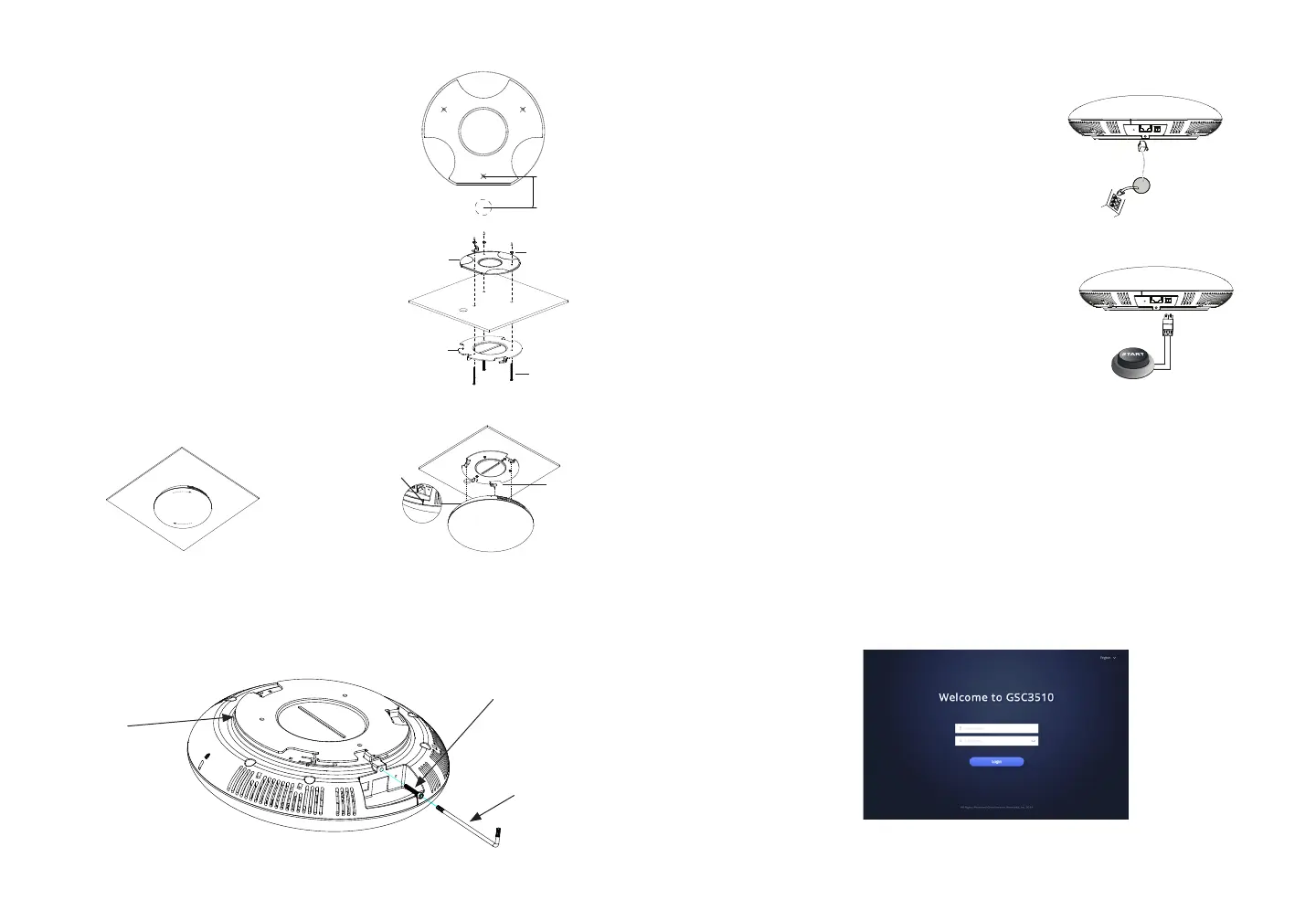

Montage au plafond
1. Placez le support de plafond (support
métallique) au centre du plafond et mar-
quez la position des trois trous de vis.
2. Percez un trou rond d’un diamètre de 18
mm pour le câble Ethernet. La distance
entre son centre et le trou en surbril-
lance sur le support en plastique doit
être de 35 mm.
3. Fixez les supports en plastique et en
métal sur le plafond avec des vis à tête
plate et des contre-écrous. Placez en-
suite un câble Ethernet dans le trou de
18 mm.
4. Alignez la ligne de position sur le cou-
vercle arrière de l’appareil avec la fente
de positionnement.
5. Tournez l’appareil dans le sens des ai-
guilles d’une montre jusqu’à ce qu’il soit
verrouillé sur la bonne position.
35mm
Vis
M3.0x50
Écrou M3
Support
métallique
Support en
plastique
Verrou
Fente de po-
sitionnement
1, 2
3
45
Une fois l’appareil assemblé avec le support de xation métallique au mur ou au
plafond, utilisez la vis anti-détachable (M3 x 15) pour empêcher le vol.
Support
métallique
1x Vis
(M3 x 15)
Tournevis
hexagonal
Installation antivol
Un ordinateur connecté au même réseau que le GSC3505/GSC3510 peut dé-
couvrir et accéder à son interface de conguration en utilisant son adresse MAC:
1. Localisez l’adresse MAC sur la balise MAC de l’unité, qui est sur la face inféri-
eure de l’appareil, ou sur le paquet.
2. Depuis un ordinateur connecté au même réseau que le GSC3505/GSC3510,
tapez l’adresse suivante en utilisant l’adresse MAC du GSC3505/GSC3510 dans
votre navigateur http://gsc_<mac>.local
Example: Un GSC3505/GSC3510 avec l’adresse MAC C0:74:AD:11:22:33 sera
accessible en tapant http://gsc_c074ad112233.local dans le navigateur.
ACCÈS À L’INTERFACE DE CONFIGURATION
Pour plus d’informations, veuillez télécharger le manuel d’utilisation du
GSC3505/GSC3510 à partir de: http://www.grandstream.com/support
Le GSC3505/GSC3510 peut être mis sous tension
à l’aide d’un commutateur PoE / PoE + ou d’un in-
jecteur PoE en suivant les étapes suivantes:
- Étape 1: Branchez un câble Ethernet RJ45 dans le
port réseau du GSC3505/GSC3510
- Étape 2: Branchez l’autre extrémité dans le commu-
tateur Power over Ethernet (PoE) ou l’injecteur PoE.
ALIMENTATION ET CONNEXION DU GSC3505/GSC3510
Port
réseau
Câble Ethernet
RJ45 vers un
commutateur
PoE (Power
over Ethernet)
ou un injecteur
PoE.
Connexion du support de câblage
Le GSC3505/GSC3510 prend en charge la connex-
ion d’un "Bouton & voyant" ou "Bouton normal " au
port à 2 broches via le support de câblage.
Étape 1: Prenez le support de câblage du kit
d’installation.
Étape 2: Connectez le "bouton avec voyant" ou le
"bouton normal" au support de câblage (comme indi-
qué sur l'illustration à droite)
Remarque: Ce port prend en charge la connexion
en parallèle d'une lampe à incandescence (moins
de 1 W) ou d'une lampe à LED (moins de 100 mA).
port à 2
broches
Support de
câblage
Bouton avec
voyant ou bouton
normal
