HARDWARE INSTALLATION
GSC3505/GSC3510 PORTS
Arretierung
Arretierungsönung
1. Halten Sie die Wandhalterung an die geplante
Montagestelle, die Richtungspfeile zeigen nach
oben, markieren Sie die Bohrlöcher und bohren
diese im Anschluß in die Wand.
2. Montieren Sie die Metallhalterung mit den pas-
senden Schrauben.
3. Schieben Sie das Gerät in die vorgesehenen Ar-
retierungsönungen
4. Drehen Sie das Gerät im Uhrzeigersinn in die
nale Position.
Wandmontage

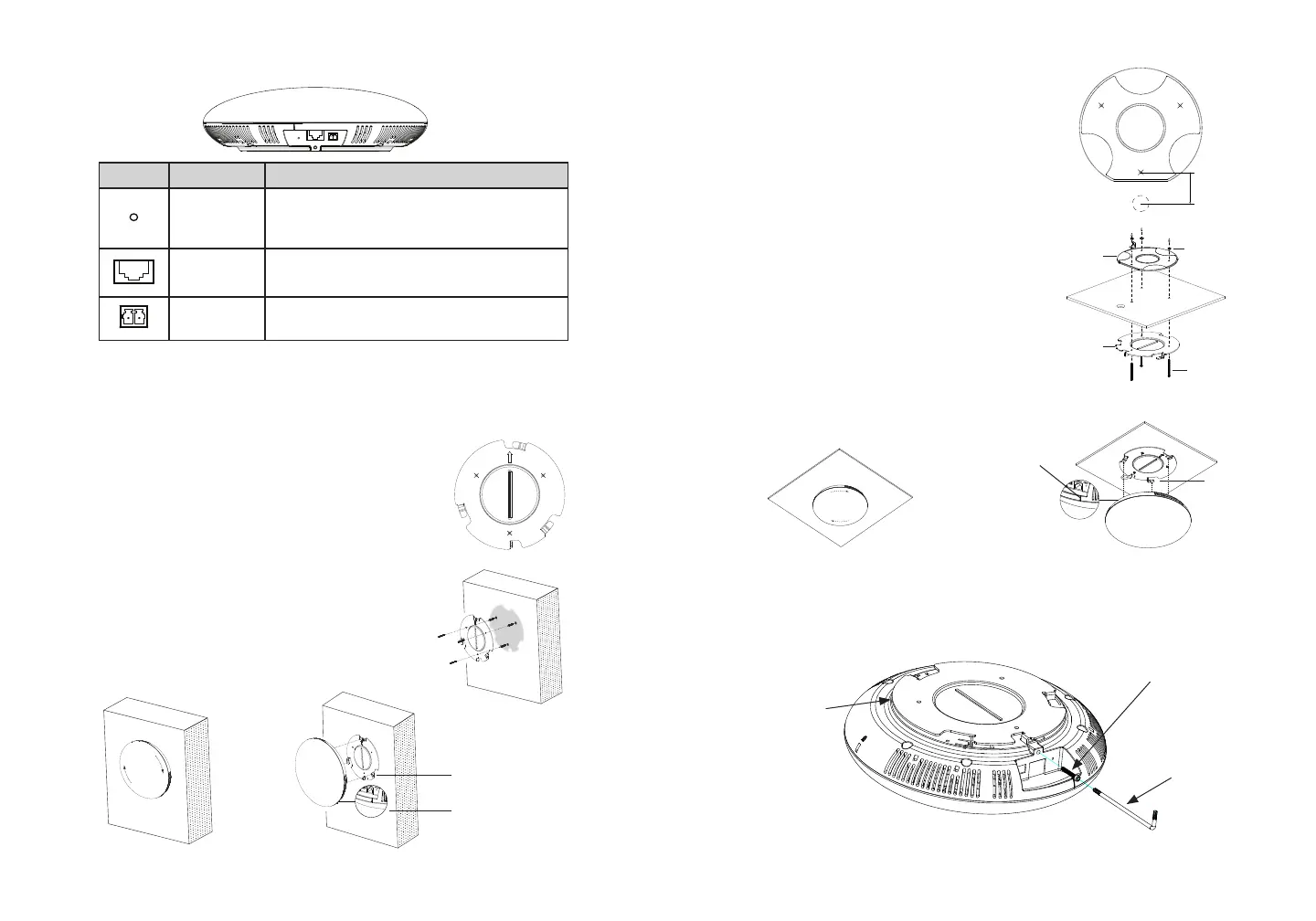

Das GSC3505/GSC3510 kann an der Wand- oder Raumdecke montiert werden.
Bitte folgen Sie der Anleitung für eine erfolgreiche Montage.
Deckenmontage
1. Halten Sie die Deckenhalterung (Metall-
halterung) an die geplante Montagestelle,
markieren Sie die Bohrlöcher und bohren
diese im Anschluß in die Decke.
2. Bohren Sie ein Loch mit einem Durchmess-
er von 18mm für das Netzwerkkabel. Der
Abstand von Bohrungsmitte zu den Bohr-
markierungen der Kunststohalterung
muss 35mm betragen.
3. Befestigen Sie die Kunststo- und Metall-
halterung an der Decke, nutzen Sie hier-
für die mitgelieferten Schrauben und Mut-
tern. Dann führen Sie das Netzwerkkabel
durch die dafür vorgesehene Bohrung.
4. Schieben Sie das Gerät in die vorgeseh-
enen Arretierungsönungen
5. Drehen Sie das Gerät im Uhrzeigersinn in
die nale Position.
35mm
Schraube
M3 x 50
Mutter M3
Metall-
halterung
Kunststo-
halterung
Arretierung
Arretierungsöff-
nung
1
2
34
1, 2
3
45
Sichern Sie den Intercom-Lautsprecher nach dessen Decken- oder Wandmon-
tage, mit der Diesbstahlschutzschraube (M3x15)
Metallhalterung
1x Schrauben
(M3 x 15)
Imbusschlüssel
(Innen-Sechskant)
Diebstahlsichere Installation
Port Etikette Beschreibung
Reset
Factory Reset Button. Bitte halten Sie den
Button 7 Sekunden gedrückt, um das Gerät
auf Werkseinstellung zurückzusetzen.
NET/PoE
RJ45 Ethernetanschluß (10/100MBit/s) Un-
terstützung von PoE/PoE+
2-Pin port 2-Pin multifunktionaler Eingang.
To Next Page
Loading...
