Grandstream Networks GSC35 Series Quick Installation Guide

~39~ ~40~

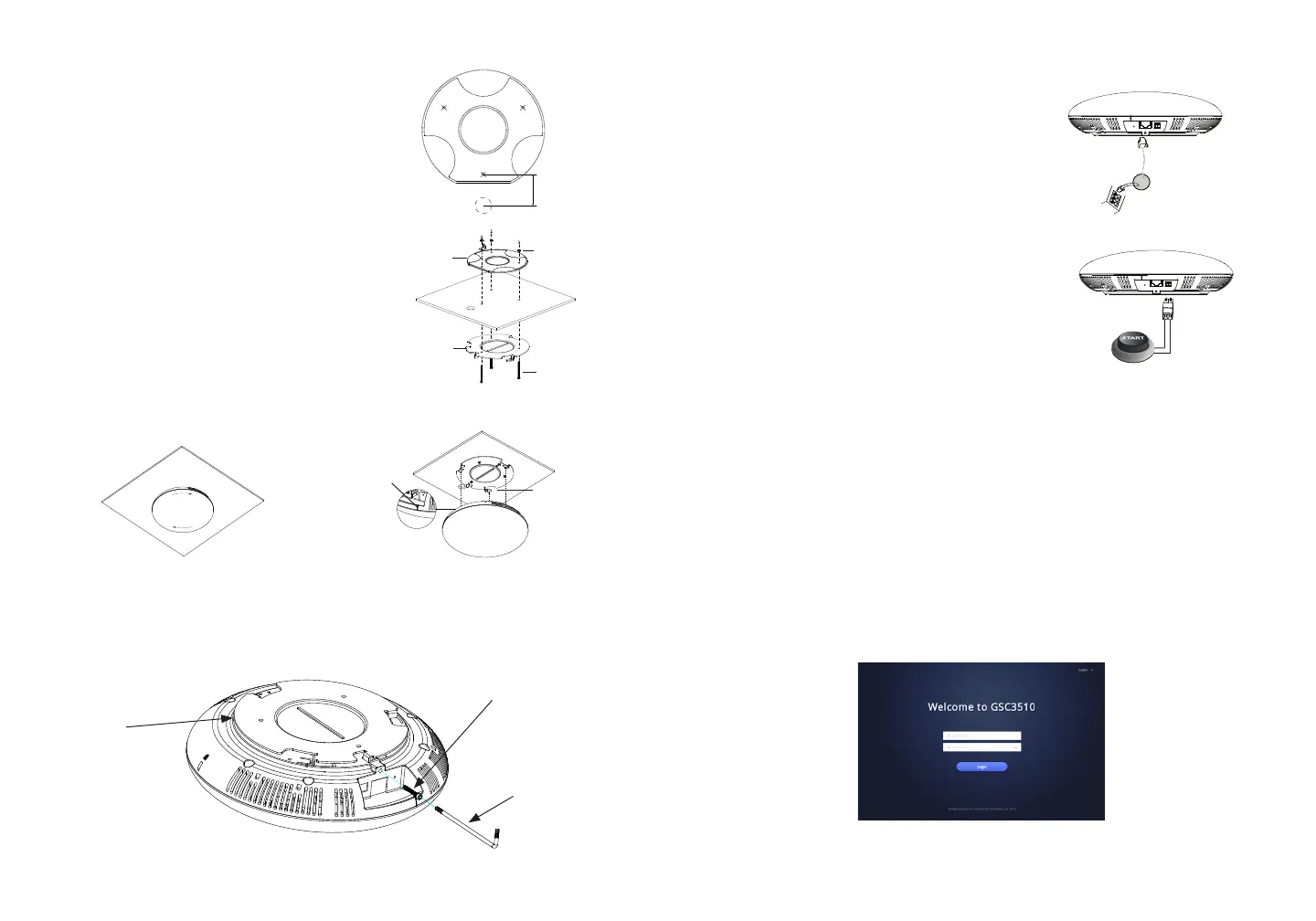

Montagem no teto
1. Coloque a montagem no teto (suporte
de metal) no centro do teto e marque a
posição dos três orifícios dos parafusos.
2. Faça um furo redondo com um diâmetro
de 18mm para o cabo Ethernet. A dis-
tância entre o centro e o orifício destaca-
do no suporte de plástico deve ser de
35 mm.
3. Fixe os suportes de plástico e metal no
teto com parafusos de cabeça chata e
porcas. Em seguida, coloque um cabo
Ethernet através do orifício redondo de
18 mm.
4. Alinhe a linha de posição na tampa tra-
seira do dispositivo com o slot de posi-
cionamento.
5. Gire o dispositivo no sentido horário até
que esteja travado na posição correta.
35mm
M3.0x50
parafuso
M3 nut
Montagem
de metal
Montagem
de plástico
Bloquear
Slot de posicio-
namento
1, 2
3
45
Depois que o dispositivo está instalado com o suporte metálico na parede ou no
teto, utilize o parafuso anti-roubo (M3 x 15) para evitar a extração do dispositivo.
Montagem
Metálica
1x parafuso
(M3 x 15)
Chave de fendas
hexagonal
Instalação anti-roubo
Um computador conectado na mesma rede do GSc3505/GSC3510 pode desco-
brir e acessar à interface de conguração utilizando o endereço MAC:
1. Localize o endereço MAC na etiqueta da unidade, que está na parte inferior do
dispositivo ou na caixa.
2. A partir de um computador conectado à mesma rede do GGSC3505/GSC3505,
coloque o endereço MAC do GSC3505/GCS3510 no navegador da seguinte ma-
neira: http://gsc_<mac>.local
Exemplo: se o GSC3505/GSC3510 possui o endereço MAC C0:74:AD:11:22:33,
esta unidade pode ser acessada copiando no navegador:
http://gsc_c074ad112233.local.
ACESSANDO À INTERFACE DE CONFIGURAÇÃO
Para mais informação, por favor baixe o Manual de Usuário do GSC3505/
GSC3510 a partir de: http://www.grandstream.com/support
O GSC3510 pode ser ligado utilizando um switch
PoE/PoE+ ou um injetor PoE utilizando os passos
listados abaixo:
- Passo 1: Conecte um cabo ethernet RJ45 na
porta de rede do GSC3505/GSC3510.
- Passo 2: Conecte a outra ponta do cabo de rede
no switch (PoE) ou injetor PoE.
LIGANDO E CONECTANDO O GSC3505/GSC3510
Porta de
rede
Cabo ethernet
RJ45 para co-
nectar ao Switch
(PoE) ou injetor
PoE.
A conectar o conjunto de ação
O GSC3505/GSC3510 suporta a conexão de uma
"Chave & LED" ou "Chave Normal" direto em uma
porta de 2 pinos através do conjunto de ação.
Passo 1: Selecionar o conjunto de ação a partir do
kit de instalação.
Passo 2: Conectar o Chave & LED ou Chave normal
com o conjunto de ação (Como indicado na imagem
à direita).
Aviso: Esta porta suporta a conexão em paralelo de
uma lâmpada incandescente (menor a 1W) ou de
uma lâmpada LED (menor a 100mA).
porta de
2 pinos
Conjunto de
ação
Chave com LED ou
Chave normal
