Grant SQ2010 User Manual

SQ2020/40 18108 Versione 15
Página 18
www.grant.co.uk
ES
Salida auxiliar
Máx. 500 mA

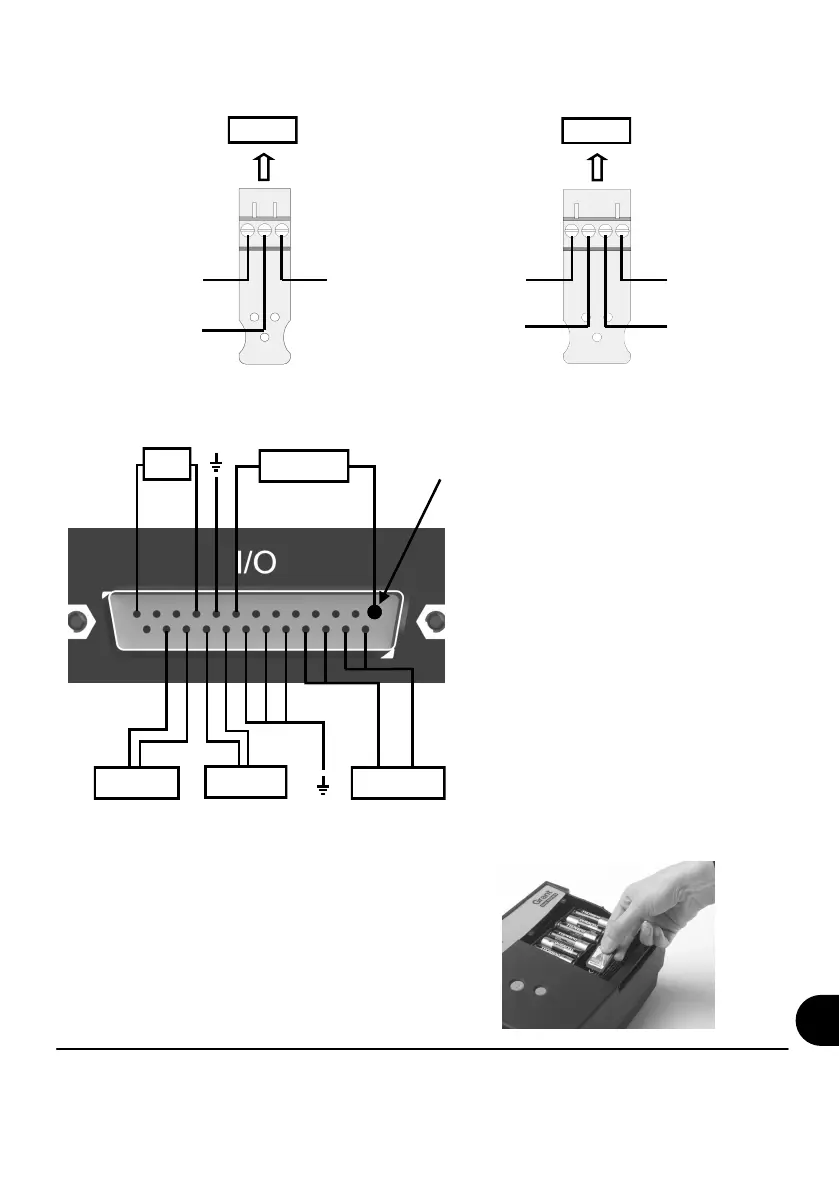

Conexiones de conector de E/S
Conexiones de alimentación de sensor
ALARMA
Salida
SUCESO/ESTADO
Entrada 1-8
PIN 1
PULSO LENTO
Entrada 1-2
PULSO RÁPIDO
Entrada 1-2
Pin Conexión
1. Entrada 1 Suceso/Estado
2. Entrada 2 Suceso/Estado
3. Entrada 3 Suceso/Estado
4. Entrada 4 Suceso/Estado
5. Entrada 5 Suceso/Estado
6. Entrada 6 Suceso/Estado
7. Entrada 7 Suceso/Estado
8. Entrada 8 Suceso/Estado
9. Masa
10. Salida alarma A
11. Salida alarma B
12. Salida alarma C
13. Salida alarma D
14. Salida auxiliar carga+
15. Salida auxiliar carga+
16. Salida auxiliar carga-
17. Salida auxiliar carga-
18. Masa
19. Masa
20. Masa
21. Entrada 1 Pulso rápido
22. Entrada 2 Pulso rápido
23. Entrada 1 Pulso lento
24. Entrada 2 Pulso lento
25. Sin conexión
Salida de
alimentación no
regulada de
registrador
Salida regulada
de 5 V
Bloque E
Negativo
Entrada de alta tensión
Bloque F
Lector de tarjeta de memoria externa
La ranura para la tarjeta SD externa se encuentra
dentro del compartimento de las pilas.
carga+ carga-
V2(carga-)
V1(carga+)
V1(carga-)
V2(carga+)
