SQ2020/40 18108 Version 15
Page 18
www.grant.co.uk
FR
Sortie auxiliaire put
Max. 500 mA

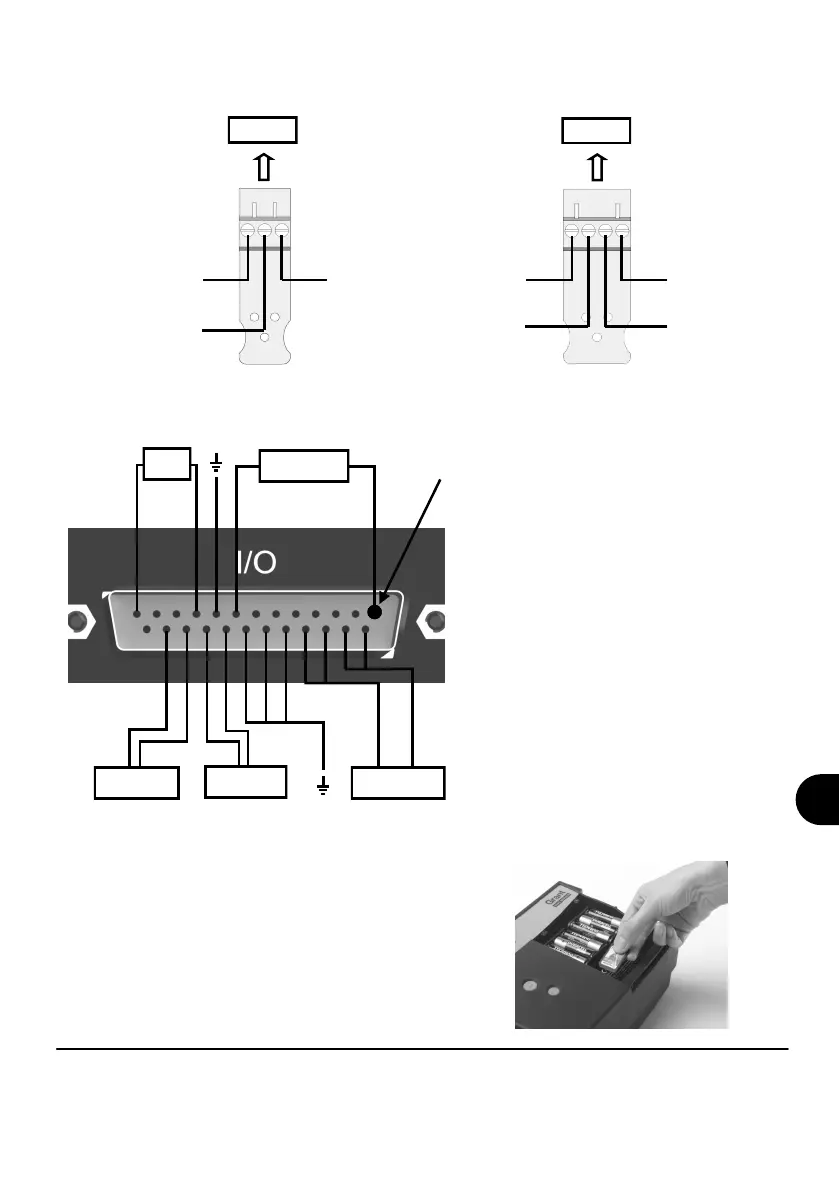

Câblage de la prise E/S
Câblage d’alimentation du capteur
ALARME
O/P
ÉVÉNEMENT/
ÉTAT I/P 1-8
BROCHE 1
IMPULSION
LENTE I/P 1-2
IMPULSION
RAPIDE I/P 1-2
Broche Connexion
1. Événement/État Entrée 1
2. Événement/État Entrée 2
3. Événement/État Entrée 3
4. Événement/État Entrée 4
5. Événement/État Entrée 5
6. Événement/État Entrée 6
7. Événement État Entrée 7
8. Événement État Entrée 8
9. Masse
10. Alarme Sortie A
11. Alarme Sortie B
12. Alarme Sortie C
13. Alarme Sortie D
14. Sortie auxiliaire +ve
15. Sortie auxiliaire +ve
16. Sortie auxiliaire -ve
17. Sortie auxiliaire -ve
18. Masse
19. Masse
20. Masse
21. Impulsion rapide Entrée 1
22. Impulsion rapide Entrée 2
23. Impulsion lente Entrée 1
24. Impulsion lente Entrée 2
25. Sans connexion
Enregistreur
non régulé
Sortie
d’alimentation
Sortie 5 V régulée
Bloc E
Négatif
Entrée haute tension
Bloc F
Lecteur de carte mémoire externe
Le connecteur de carte SD externe est situé dans le
compartiment des piles.
+ve -ve
V2(-ve)
V1(+ve)
V1(-ve)
V2(+ve)
