Der 2020/2040 ermöglicht das Erstellen einer Kanal-Basiskonfiguration einschließl.
Messwerterfassungsintervall, Sensortyp und Sensorspeisung (Anregung) über die
grafische Benutzerschnittstelle. Eine vollständige Konfiguration komplexerer
Funktionen ist über die mitgelieferte SquirrelView-Software durchführbar. Nachfolgend
finden Sie eine kurze Erläuterung zum Erstellen einer Kanal-Basiskonfiguration mithilfe
der grafischen Benutzeroberfläche.

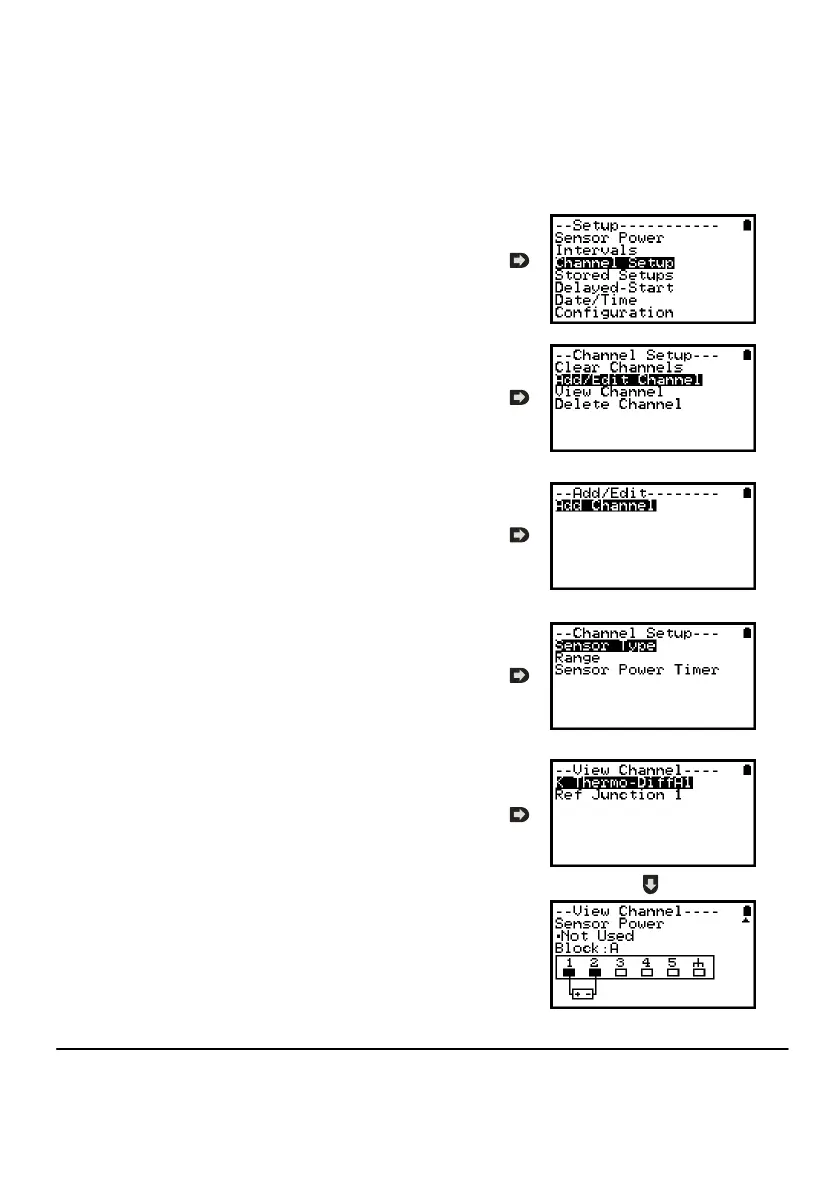

6.3.1 Kanalkonfiguration
Wählen Sie im Hauptmenü die Option „Setup“
und dann „Channel Setup“.
6.3.2 Kanal hinzufügen oder bearbeiten
Im Menü „Channel Setup“ können Sie alle
Kanäle zurücksetzen, einen Kanal hinzufügen/
bearbeiten, Kanalinformationen anzeigen oder
einen Kanal löschen. Wählen Sie „Add/Edit
Channel“.
6.3.3 Hinzufügen eines neuen Kanals
Im Menü „Add/Edit Channel“ werden aktuell
konfigurierte Kanäle angezeigt, und sie
können hier weitere Kanäle hinzufügen.
Wählen Sie „Add Channel“.
6.3.4 Kanalkonfiguration
Wählen Sie für den Kanal den Sensortyp,
Messbereich und (bei Bedarf) die
Sensorspeisung (Anregung) aus.
6.3.5 Anzeigen der Kanalkonfiguration
Wenn Sie alle gewünschten Kanäle
hinzugefügt und konfiguriert haben, können
Sie sich die Anschlusskonfiguration unter
„View Channels“ anzeigen lassen.
Bitte beachten Sie, dass Kanalparameter je
nach Typ des am betreffenden Kanal
angeschlossenen Sensors automatisch
zugewiesen werden. Diese Parameter können
bei Bedarf mithilfe der SquirrelView-Software
geändert werden.
