Grant SQ2010 User Manual

SQ2020/40 18108 Version 15
Seite 18
www.grant.co.uk
DE
Zusatzausgang
Max. 500 mA

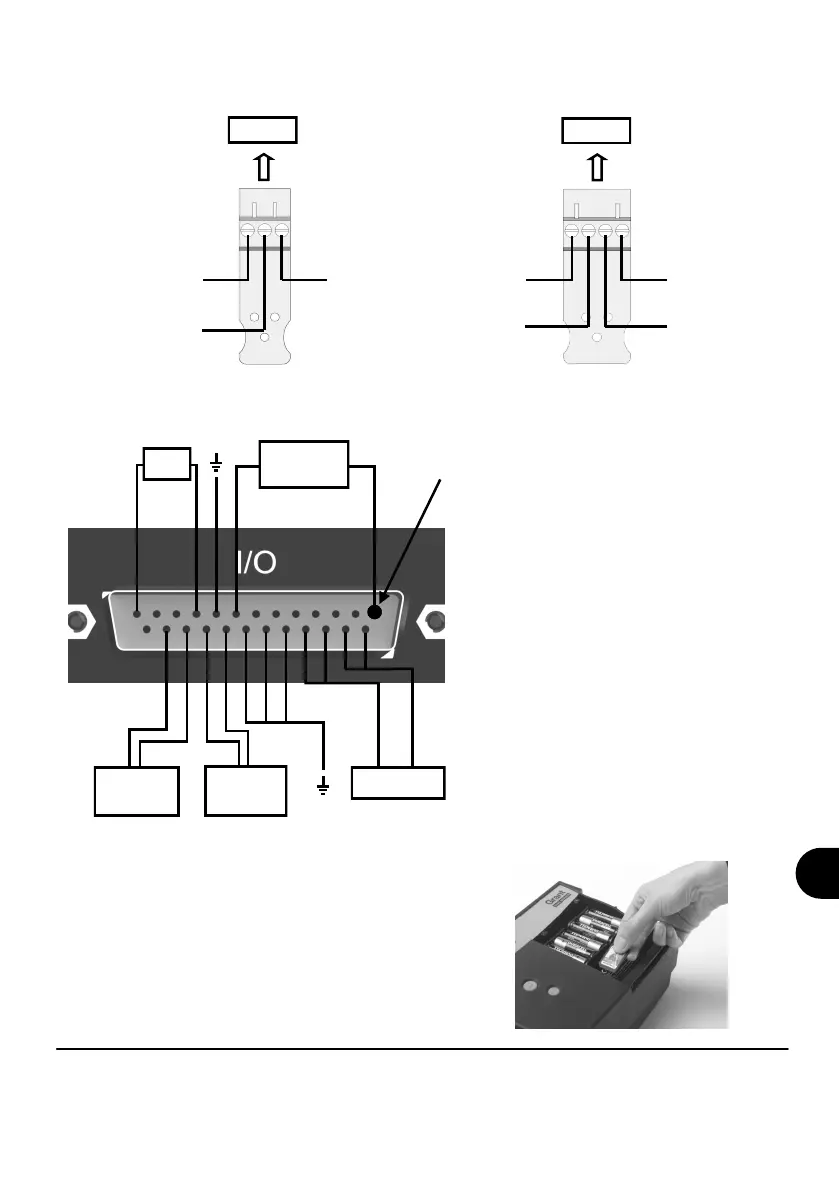

Belegung der E/A-Anschlussbuchse
Anschlussbelegung für die Sensorspeisung
ALARM
A/P
EREIGNIS/
STATUS
E/P 1-8
STIFT 1
LANGSAMPU
LS
E/P 1-2
SCHNELLPUL
S
E/P 1-2
Stift Anschlussbelegung
1. Ereignis/Status Eingang 1
2. Ereignis/Status Eingang 2
3. Ereignis/Status Eingang 3
4. Ereignis/Status Eingang 4
5. Ereignis/Status Eingang 5
6. Ereignis/Status Eingang 6
7. Ereignis/Status Eingang 7
8. Ereignis/Status Eingang 8
9. Erde
10. Alarmausgang A
11. Alarmausgang B
12. Alarmausgang C
13. Alarmausgang D
14. Zusatzausgang +Ve
15. Zusatzausgang +Ve
16. Zusatzausgang -Ve
17. Zusatzausgang -Ve
18. Erde
19. Erde
20. Erde
21. Schnellpulseingang 1
22. Schnellpulseingang 2
23. Langsampulseingang 1
24. Langsampulseingang 2
25. Nicht belegt
Nicht geregelter
Datenlogger
Betriebsspannungsau
sgang
Geregelter
5V-Ausgang
Block E
Minuspol
Hochspannungseingang
Block F
Steckplatz für externe Speicherkarte
Der Steckplatz für die externe SD-Karte befindet sich
im Batteriefach.
+Ve -Ve
V2(-Ve)
V1(+Ve)
V1(-Ve)
V2(+Ve)
