Grant SQ2010 User Manual

SQ2020/40 18108 Versione 15
Pagina 18
www.grant.co.uk
IT
Uscita ausiliaria
Max 500 mA

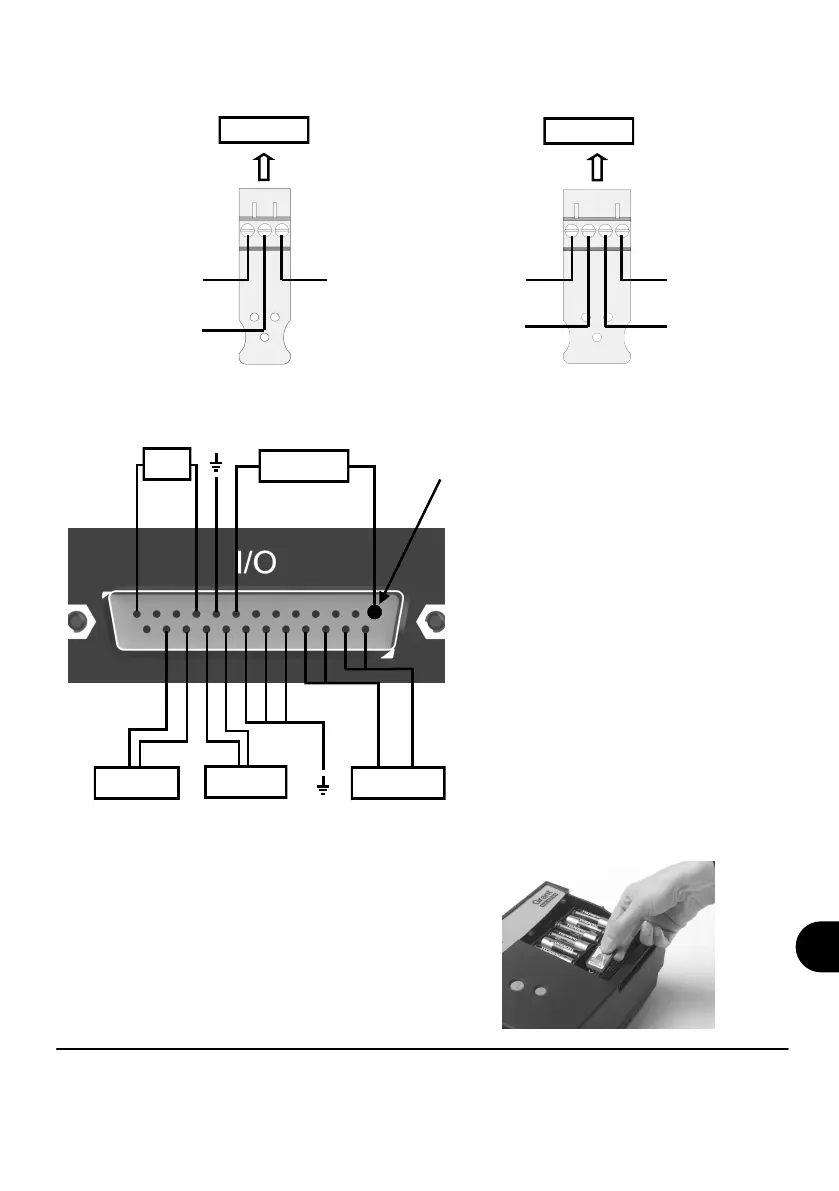

Cablaggio ingressi
Cablaggio di alimentazione sensori
USCITA
ALLARME
INGRESSI
EVENTO/STATO 1-8
PIN 1
INGRESSI IMPULSI
LENTI 1-2
INGRESSI IMPULSI
VELOCI 1-2
Pin Collegamento
1. Ingresso Evento/Stato 1
2. Ingresso Evento/Stato 2
3. Ingresso Evento/Stato 3
4. Ingresso Evento/Stato 4
5. Ingresso Evento/Stato 5
6. Ingresso Evento/Stato 6
7. Ingresso Evento/Stato 7
8. Ingresso Evento/Stato 8
9. Massa
10. Uscita allarme A
11. Uscita allarme B
12. Uscita allarme C
13. Uscita allarme D
14. Uscita ausiliaria +ve
15. Uscita ausiliaria +ve
16. Uscita ausiliaria -ve
17. Uscita ausiliaria -ve
18. Massa
19. Massa
20. Massa
21. Ingresso Impulso veloce 1
22. Ingresso Impulso veloce 2
23. Ingresso Impulso lento 1
24. Ingresso Impulso lento 2
25. Nessun collegamento
Uscita
alimentazione
registratore non
regolata
Uscita regolata
a 5 V
Morsettiera E
Negativo
Ingresso alta tensione
Morsettiera F
Lettore di schede di memoria esterne
Lo slot per schede SD esterne si trova all’interno del
vano batterie.
+ve -ve
V2(-ve)
V1(+ve)
V1(-ve)
V2(+ve)
