4. Održavanje i skladištenje
a) Zaustavite motor i uklonite kablove svećice pre servisiranja ili
popravke
b) Održavajte sve navrtke, vijke i zavrtnje u dobrom stanju kako biste
osigurali bezbedan rad jedinice.
c) Često proveravajte sakupljač trave da li ima habanja ili oštećenja.
d) Kod priključaka sa više noževa, budite oprezni, jer rotacija jednog
reznog elementa može prouzrokovati rotaciju ostalih sečiva.
e) Budite pažljivi pri podešavanju mašine kako biste izbegli
zaglavljivanje prstiju između pokretnih noževa i fiksnih delova
mašine.
f) Budite oprezni pri rukovanju noževima, iako je pogon isključen jer
se noževi i dalje mogu okretati.
g) Zamenite istrošene ili oštećene delove radi bezbednosti. Koristite
samo originalne rezervne delove i dodatke.

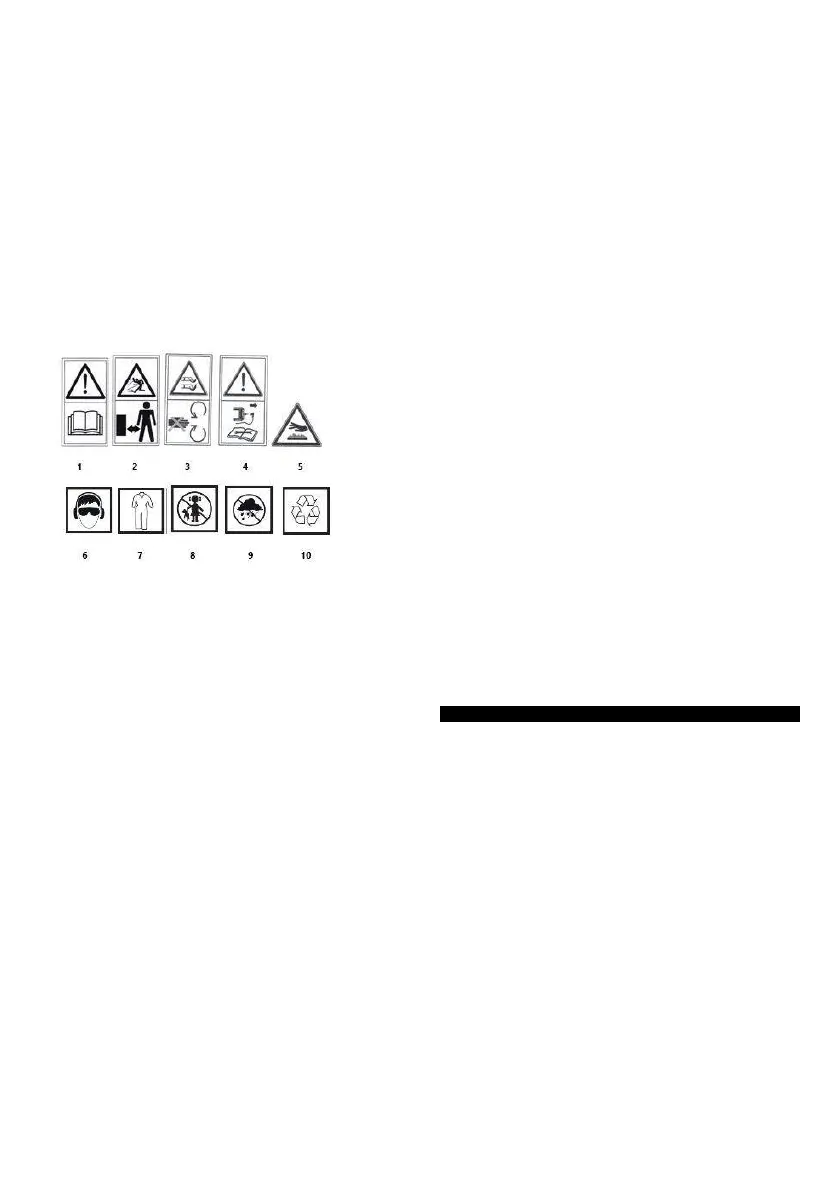

Objašnjenje korišćenih piktograma
1. UPOZORENJE: PROČITAJTE UPUTSTVO ZA UPOTREBU!
2. UPOZORENJE: ČUVAJTE DOSEG NEKOG OSOBE!
3. UPOZORENJE: DRŽITE RUKE I NOGE DALJE OD Oštrica!
4. Ugasite motor i uklonite žice svećica pre započinjanja bilo
kakvih radova na održavanju ili popravci
5. Držite se bezbedne udaljenosti od vruće površine
6. Koristite ličnu zaštitnu opremu (zaštitne naočare, zaštitu za sluh)
7. Koristite zaštitnu odeću
8. Držite decu dalje od alata
9. Zaštitite uređaj od vlage
10. Recikliranje
IZGRADNJA I PRIMENA
Benzinska kosilica je uređaj koji pokreće četvorotaktni motor sa
unutrašnjim sagorevanjem, ima sistem pogona na točkove, što
olakšava vožnju po neravnom terenu. Benzinska kosilica koristi se za
košnju travnjaka u baštama kao i na većim površinama zasađenim
travom, npr. sportski tereni i rekreativne površine. Kosice trave
mogu se sakupljati u hvataču trave, bacati sa strane kroz bočni otvor
za ispuštanje ili zemlju. Koristite samo dodatke koji odgovaraju
vašem uređaju i sledite uputstva u uputstvu za upotrebu. Benzinska
kosilica je namenjena samo za amatersku upotrebu.
UPOZORENJE! Ne koristite uređaj suprotno nameni.
OPIS GRAFIČKIH STRANICA
Dole navedena numeracija odnosi se na komponente uređaja
prikazane na grafičkim stranicama ovog uputstva.
1. Poluga kvačila pogona na točkovima
2. Gornja drška
3. Ručica kočnice motora
4. Polica za piće
5. Navrtka za pričvršćivanje ručke
6. Poklopac zadnjeg pražnjenja
7. Donja drška
8. Poklopac rezervoara za gorivo
9. Kućište vazdušnog filtera
10. Ručna pumpa za gorivo
11. Poklopac bočnog pražnjenja
12. Kapa za punjenje ulja
13. Pogonski točak
14. Poluga za podešavanje visine sečenja
15. Hvatač trave
16. Uže za čizme
17. Zadnji poklopac za pražnjenje
18. Indikator nivoa ulja
19. Čep za ispuštanje ulja
20. Nož za sečenje
21. Vijak za pričvršćivanje noža za sečenje
22. Poklopac vazdušnog filtera
23. Vazdušni filter
24. Žica svećice
25. Svećica
26. Ključ svećice
27. Kontakti svećica
* Moguće su razlike između crteža i proizvoda.
OPREMA I PRIBOR
1. Hvatač trave - 1 kom.
2. Donja drška - 1 kom.
3. Gornja drška - 1 kom.
4. Napitci za police + - 1 set.
5. Zadnji poklopac za pražnjenje - 1 kom.
6. Bočni element za pražnjenje - 1 kom.
7. Držač početnog užeta - 1 kom.
8. Obujmice - 2 kom.
9. Vijci, navrtke, vijci - 1 set.
PRIPREMA ZA RAD
UPOZORENJE! Ne koristite benzinsku kosilicu bez hvatača trave
sa podignutim zadnjim poklopcem za ispuštanje.
UPOZORENJE! Sva održavanja, popravke, podešavanja i
pripreme za rad moraju se izvoditi sa isključenim motorom.
RUČITE SKLOP
• Donju ručku (7) postavite na kućište kosilice i pričvrstite vijcima i
navrtkama (možete podesiti ugao drške).
• Pričvrstite gornju ručku (2) na donju ručku (7) isporučenim vijcima
i navrtkama (poluga za 52G673).
• Instalirajte ručicu užeta za pokretanje na desnu stranu gornje
ručke (2) i provucite uže za pokretanje (16) kroz ručku.
• Pričvrstite kontrolne kablove na upravljač pomoću priloženih
kopča (slika A).
PRILOŽENJE KORPE ZA TRAVU
• Podignite zaštitnik zadnjeg pražnjenja (6).
• Obesite hvatač trave (15) sa zadnjeg ispuštanja pomoću dva
hvatača "a" na vrhu kućišta kosilice (slika B).
• Spustite zaštitnik zadnjeg pražnjenja (6).
