80
• V primeru rezanja okroglih kosov materiala je treba uporabljati
sponke, ki onemogočajo obračanje materiala med rezanjem.
• Hkrati ni dovoljeno rezati več kosov materiala.
• Materiala, katerega ni mogoče varno vpeti, ni dovoljeno rezati.
• Ni dovoljeno poskušati odstraniti kosov materiala, odkruškov ali
drugih objektov, ko se list žage obrača.
• Med delom mora biti na žago priključen zunanji sistem za
odvajanje prahu.
• Med delom z žago je treba zavzeti ravnotežni stoječi položaj.
• Vsi elementi žage morajo biti ustrezno pritrjeni.
• Pri prenosu žage je ni dovoljeno držati za zaščite elementov žage.
• Med prevozom mora biti list žage prekrit z zaščito.
• Če je žaga opremljena z laserjem, ni dovoljena menjava laserja z
drugim tipom laserja.
• Nikoli ne smete sami poskušati popraviti žage.
• Popravila žage mora izvajati izključno kvalificirana oseba v
pooblaščeni servisni delavnici, z uporabo originalnih nadomestnih
delov.
• Prepričajte se, da je gornji del lista žage v zajeralnem delovnem
načinu žage popolnoma zastrt.
POZOR! Naprava je namenjena delu v zaprtih prostorih.
Navkljub uporabi varno zasnovane konstrukcije, varovalnih
sredstev in dodatnih zaščitnih sredstev vedno obstaja
tveganje poškodb med delom.

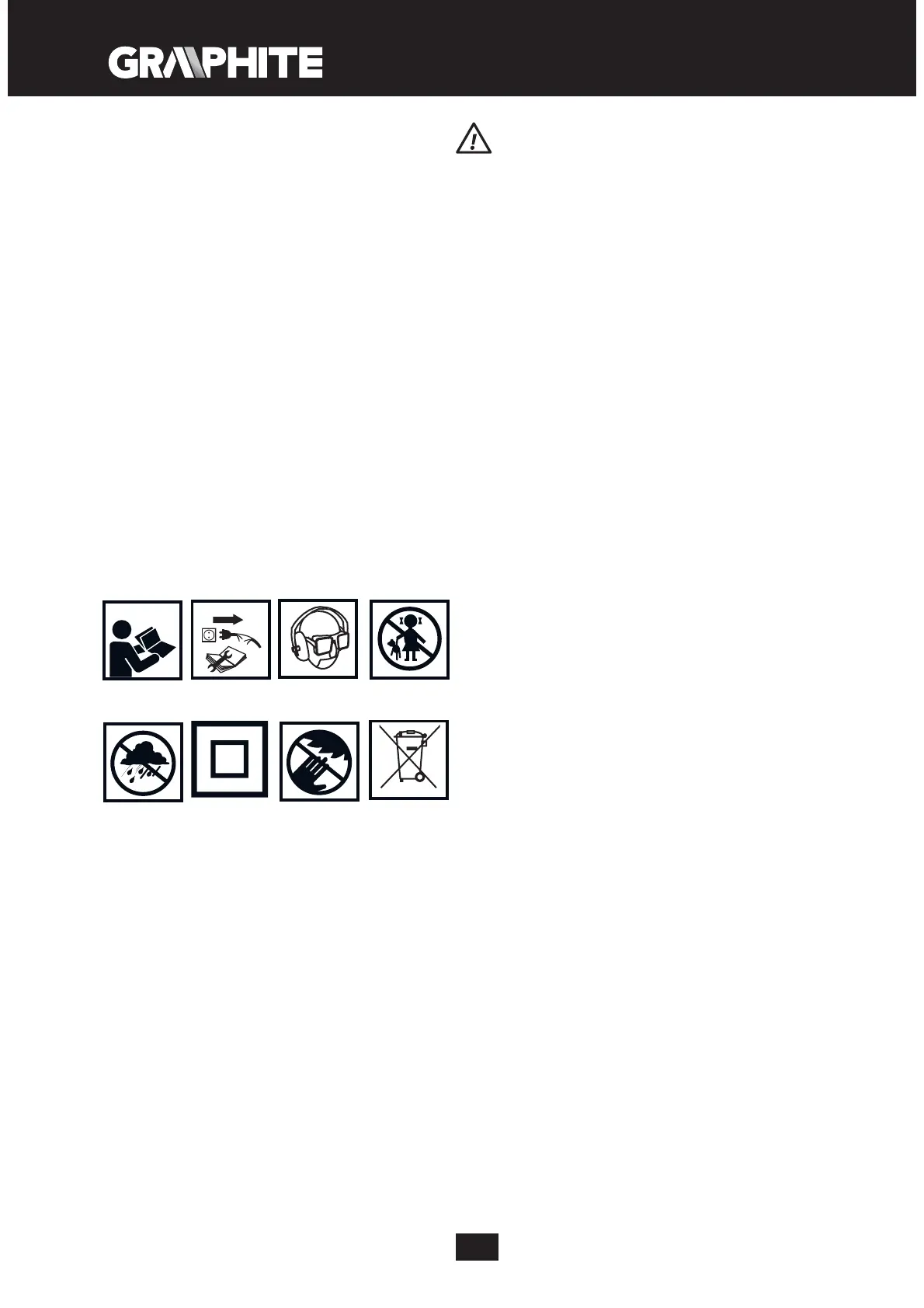

Pojasnilo uporabljenih simbolov
1234
56
78
1. Preberi navodila, upoštevaj v njih navedena varnostna
opozorila in pogoje!
2. Uporabljajte osebna zaščitna sredstva (zaščitna očala,
protihrupni naušniki, maska proti prahu).
3. Pred pričetkom oskrbe ali popravil izklopite napajalni kabel.
4. Otrokom ne dopustite, da pridejo v stik z napravo.
5. Varujte pred dežjem.
6. Drugi razred zaščite.
7. Roke držite stran od delovnega območja lista žage.
8. Selektivno zbiranje.
ZGRADBA IN UPORABA
Univerzalna žaga je namenjena rezanju lesa in lesu podobnih
materialov. Napravo je mogoče uporabljati kot mizno žago ali
zajeralno žago. Možnost hitre spremembe funkcionalnosti brez
pomoči orodij lajša delo. Moč naprave je prilagojena na rezanje
trdega in mehkega lesa in na rezanje ivernih plošč in lesonita.
Če jo uporabljate kot mizno žago, ni dovoljeno rezati aluminija
in drugih neželeznih materialov. Uporaba orodja za žaganje drv
za kurjavo ni dovoljena. Žago je treba uporabljati izključno z
ustreznimi listi žage z zobniki s prevleko iz volframovega karbida.
Univerzalna žaga je zasnovana za lahka dela v storitvenih
delavnicah, za obnovitveno-gradbena dela in za samostojno
amatersko delo (naredi si sam).
Uporaba naprave, ki ni v skladu z njenim namenom, ni
dovoljena.
OPIS GRAFIČNIH STRANI
Spodnje oštevilčenje se nanaša na elemente orodja, ki so
predstavljeni na grafičnih straneh pričujočih navodil.
MIZNA ŽAGA ELEMENTI
1. Cepilni klin
2. Zaščita lista žage
3. Delovna miza
4. Paralelno vodilo
5. Kontrolno okence
6. Vzvod blokade paralelnega vodila
7. Vklopno stikalo
8. Vložek za odstranjevanje ostružkov
9. Montažne odprtine
10. Nastavek za odstranjevanje ostružkov
11. Vzvoda za dvig/spust delovne mize
12. Tipka blokade vretena
13. List žage
14. Vijaki za pritrditev cepilnega klina
15. Prečno vodilo
16. Vodilni utor
17. Kotna skala
18. Indikator kota
19. Vzvod blokade nastavljivega kotnika
20. Vzvoda blokade prečnega vodila
21. Vzvod blokade nastavljenega kota
22. Nastavljivi kotnik
ZAJERALNA ŽAGA (ELEMENTI)
31. Držalo ročaja
32. Vzvod blokade pomične zaščite
33. Pomična zaščita
34. Oporna letev
35. Vzvod blokade roke navpične sponke
36. Navpična sponka
37. Vzvod blokade navpične sponke
38. Vzvod blokade nagiba glave
39. Svornik blokade glave
40. Podaljšek obračalne mize
41. Vijak za blokado podaljška mize
42. Obračalna miza
43. Kotna skala delovne mize
44. Vložek obračalne mize
45. Tipka blokade obračalne mize
46. Vzvod za blokado obračalne mize
47. Priključek za odvajanje prahu
48. Omejevalnik
49. Regulirni vijak
50. Proti-matica
51. Kotna skala nagiba glave
52. Regulirni vijak kota 90
0
53. Matica
54. Regulacijski vijak kota 45
0
55. Matica
56. Vijak
57. Pokrov
58. Pritrdilni vijak lista žage
59. Zunanja prirobnica
60. Pokrov oglene ščetke
* Obstajajo lahko razlike med sliko in izdelkom.
