12
IT
Ingressi alla
ricevente

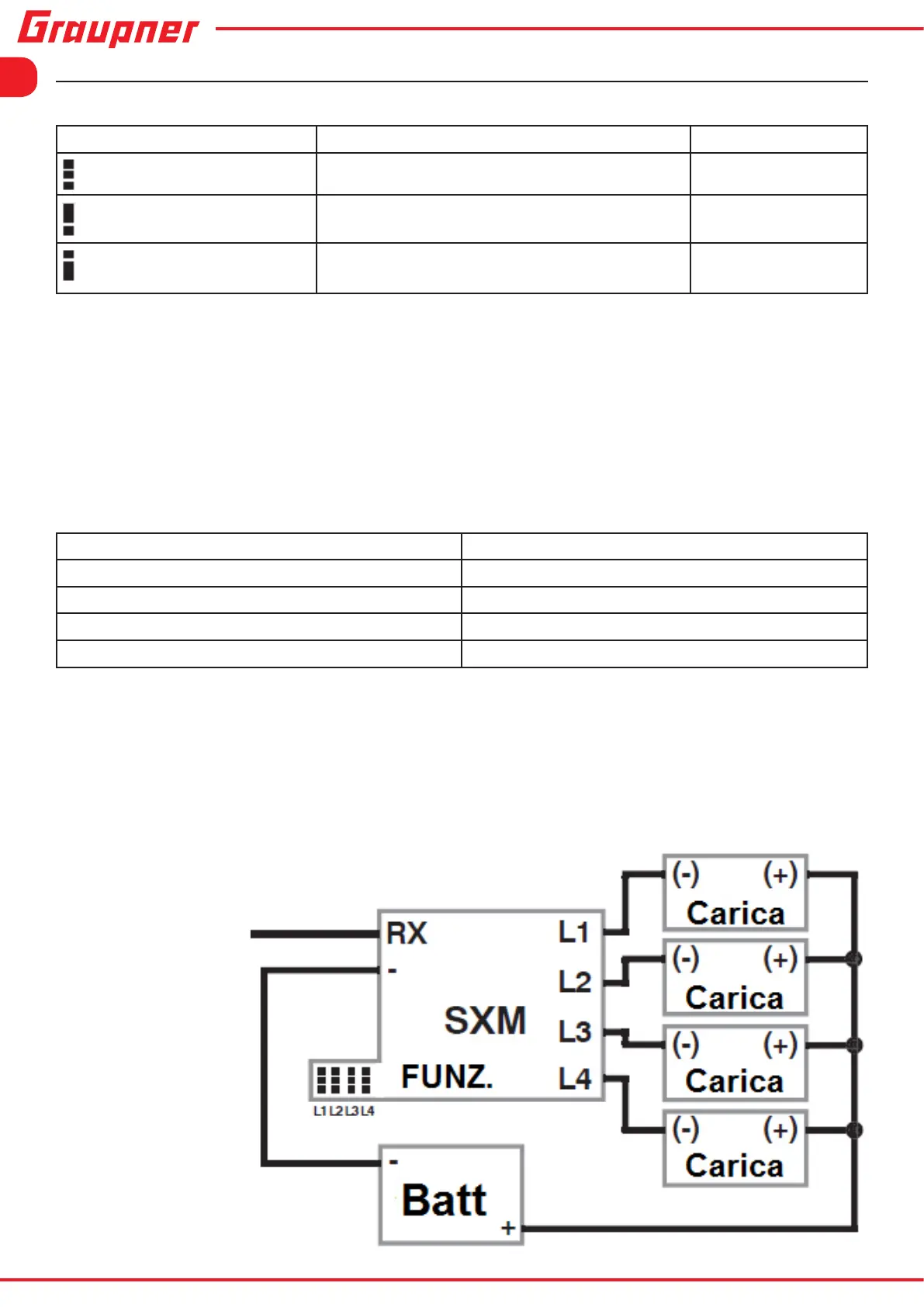

Caratteristiche tecniche/funzioni
- Funzioni interruttore e jumpers (ponti) per le 4 uscite da L1 a L4:
Posizione jumper (FUNZ.) Funzione Note
Senza (tutti i pin aperti)
On/Off (memorizzazione) Da L1 a L4
Sopra (pin centrale e pin su-
periore)
Interruttore momentaneo On/Off Solo per L2 e L4
Sotto (pin centrale e pin infe-
riore)
Luce intermittente On/Off (memorizzazio-
ne)
L1 e L2 a 1Hz
L3 e L4 a 2Hz
• Scegliete la funzione desiderata per ciascuna delle 4 uscite da L1 a L4 come mostrato nella
tabella sopra prima di accendere il modulo SXM.
• Dopo l‘accensione del modulo SXM tutte le funzioni di scelta sono sempre disattive, OFF.
• Il contatto dell‘interruttore collega (ON) oppure divide (OFF) le uscite (da L1 a L4) (-) In una
delle funzioni selezionate.
• Se il canale sul quale il modulo SXM è inserito (RX), come controllato nella seguente tabella,
le rispettive funzioni di commutazione per L1 a L4 sono attivate o disattivate.
Controllo del canale Funzione interruttore
- (Meno) minore di 0,75 secondi L1
- (Meno) maggiore di 0,75 secondi L2
+ (Più) minore di 0,75 secondi L3
+ (Più) maggiore di 0,75 secondi L4
• Per minimizzare il rischio di accensione o spegnimento accidentale dell’unità, un ulteriore
processo di commutazione non può avvenire finché il controllo per quel canale non viene
spostato nella posizione neutra.
• Quando si cambia la funzione tramite il ponticello, il modulo e la ricevente devono essere
spenti e riaccesi. Solo così le modifiche vengono salvate nel modulo!
