GRAUPNER SXM 3971

INNOVATION & TECHNOLOGY
9
FR

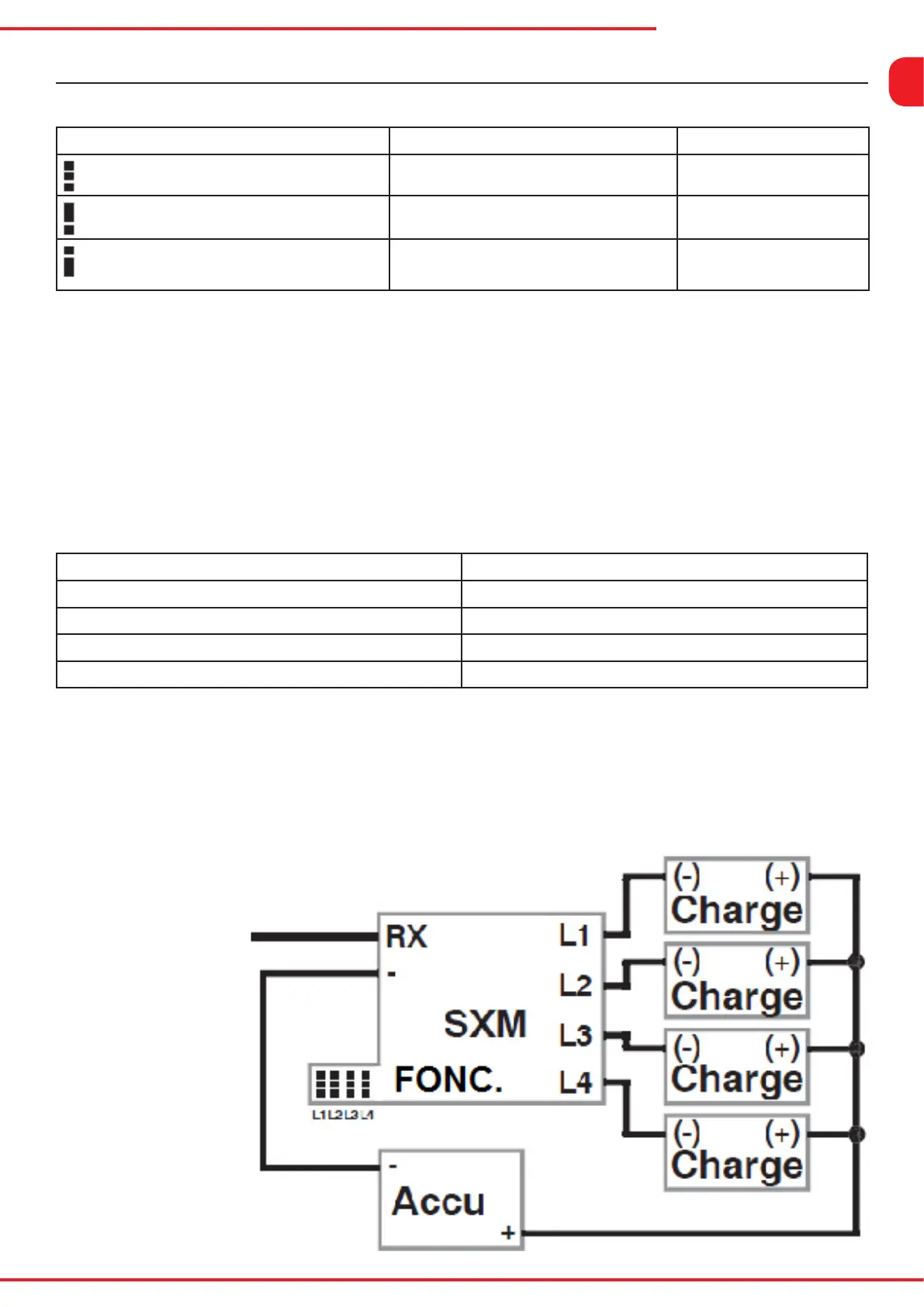

Branchement
sur le récepteur
Caractéristiques techniques / fonctions
- Fonctions commutables et positions du Jumper (pontages) pour les 4 sorties L1 à L4:
Position jumper (FUNC.) Fonction Remarque
Sans (tous les Pins ouvertement)
On / Off (mémorisé) Pour L1 á L4
Haut (Pin du milieu avec Pin du haut)
Inter. momentané On / Off
Uniquement L2 et L4
Bas (Pin du milieu avec Pin du bas)
Clignotant On / Off (mémorisé) L1 et L2 avec 1Hz
L3 et L4 avec 2Hz
• Pour chaque sortie L1 à L4 , sélectionnez la fonction souhaitée, à l’aide du tableau ci-des-
sus, avant d’alimenter SXM.
• Après la mise en route de SXM, toutes les fonctions commutables sont toujours désacti-
vées, c.a.d, sur OFF.
• Le contacteur permet de faire la liaison (ON), ou de la couper (OFF) des branchements (L1
à L4) avec le (-), dans chacune des fonctions sélectionnées.
• Lorsque la voie, sur laquelle SXM est branchée (RX), est commandée selon le tableau
ci-dessus, les fonctions commutables L1 à L4 sont activées, ou désactivées.
Commande de la voie Fonction commutable
- (Moins) moins de 0,75 seconde L1
- (Moins) plus de 0,75 seconde L2
+ (Plus) moins de 0,75 seconde L3
+ (Plus) plus de 0,75 seconde L4
• Une nouvelle commutation ne pourra se faire que si la voie a été commandée de manière
significative en direction du neutre afin de minimiser les basculements par mégarde ou inad-
vertance.
• Lorsque vous modifiez la fonction à travers le jumper, le module et le récepteur doivent
être éteints et rallumés. Seulement de cette façon les modifications sont enregistrées dans
le module!
