INSTALLATIE
Benodigde extra onderdelen
Buigbare zwembadslang of stijve PVC-pijp. Lengte afhankelijk van de afstand van zwembadpomp tot zonnepanelen.
Metalen klembanden (Slangklemmen) - Hoeveelheid afhankelijk van installatie.
Bij plaatsing op rek of dak is een a montagekit (part # SOL-RMK3) nodig
Benodigde gereedschappen
Platte schroevendraaier.
Bij plaatsing op rek of dak: een stanleymes, een boormachine en siliconenkit.
PANEELMONTAGE
1. Kies de plaats voor uw zonnepaneel/panelen. Zorg ervoor dat het voor het grootste deel van de dag zon vangt. De
plek dient vrij te zijn van scherpe objecten.
2.
Haal het paneel uit de doos, verwijder de band van het paneel en zet het gedurende ± 30 minuten in de zon zodat het
buigzaam wordt.
3.
a) Installatie: één systeem op de grond.

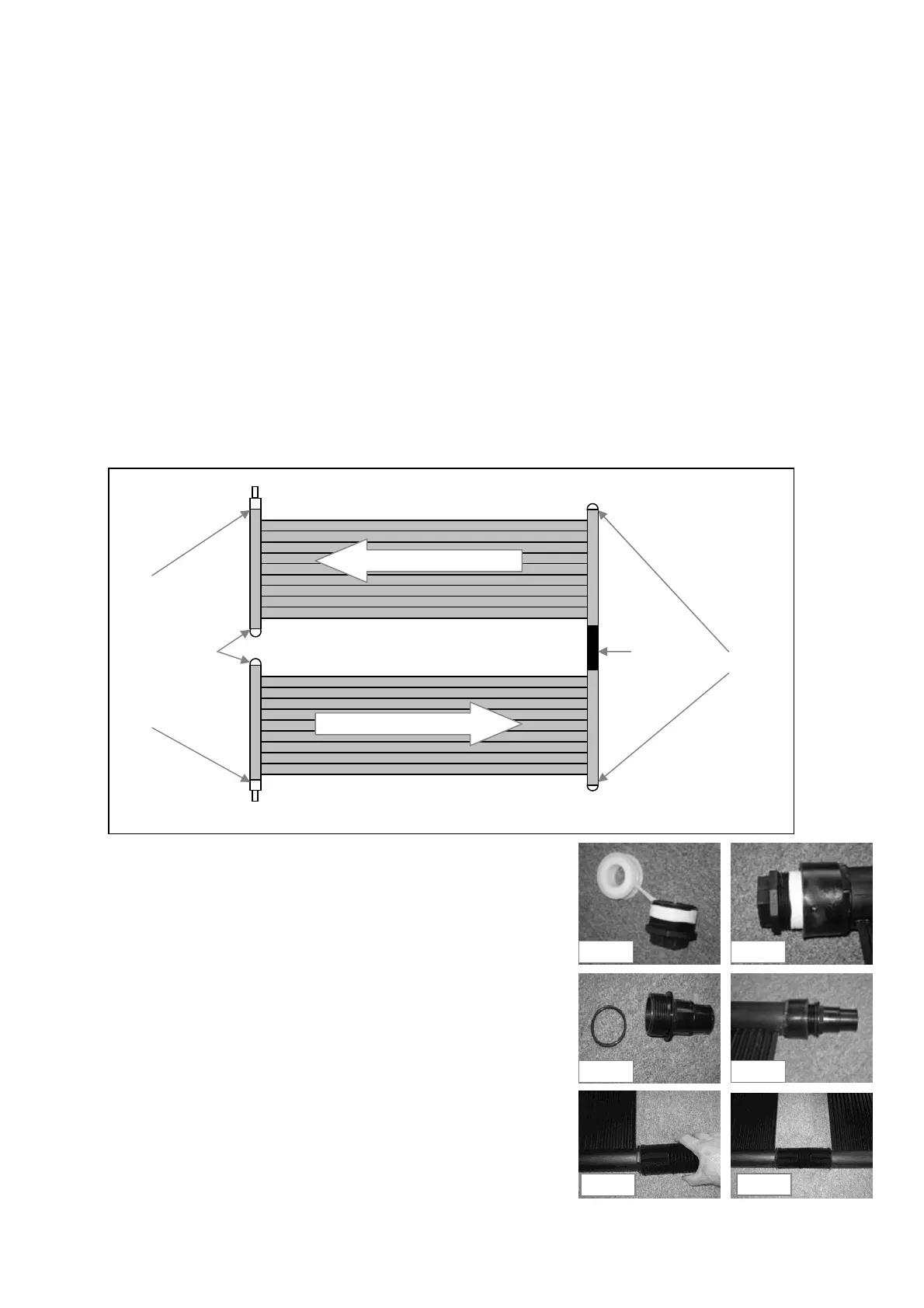

Diagram Stap 3a
Draai Teflontape om schroefdraad van alle 2 de doppen
(SK-FTG-F) Zie fig. 3a-1
Draai alle 4 de doppen in de panelen zoals op Diagram Stap 3a.
Niet te vast aandraaien. Zie fig. 3a-2
Plaats "O" ringen (SK-FTG-I ) op beide verloopstukken (SK-
FTG-D) Zie fig. 3a-3
Draai beide verloopstukken in de panelen zoals op
Diagram Stap 3a. Niet te strak aandraaien. Zie fig. 3a-4
Duw de Slang (SK-FTG-J ) over het paneelkop zoals in
Diagram Stap 3a. Schuif een metalen klemband (SK-FTG-L) om
de slang. Plaats metalen klemband
1
/
4
" vanaf de rand en
met schroevendraaier aandraaien. Zie fig. 3a-5.
Schuif nog een metalen klemband om de slang. Verbind de 2
panelen door de slang over de tweede paneelkop te duwen.
Draai de metalen klemband aan om aansluiting te zekeren. Zie
fig. 3a-6
Verloopstuk
Dop
Dop
Rubberslang
7.5"
Inlaat
Uitlaat
Fig. 3a-1 Fig. 3a-2
Fig. 3a-3 Fig. 3a-4
Fig. 3a-5
Fig 3a-6
