INSTALAÇÃO
Peças adicionais necessárias
Mangueira flexível ou tubo de PVC rígido. O comprimento dependerá da distancia entre o filtro e o painel solar.
Braçadeiras metálicas para mangueiras. A quantidade dependerá da instalação.
Para colocá-la em estruturas ou telhados, é preciso o kit de montagem (parte nº SOL-RMK3)
Ferramentas necessárias
Chave de fenda plana.
Para montagem em estruturas ou telhados: uma faca multiúso, um berbequim eléctrico e vedante de silicone.
MONTAGEM DE PAINÉIS
1. Escolha um lugar para o seu painel solar. Verifique que essa zona recebe luz solar a maior parte do dia. Esse espaço
não deve ter nenhum elemento afiado.
2.
Retire o painel da caixa, retire a correia do colector e deixe o painel exposto ao sol durante uns 30 minutos para que
o mesmo esteja mais flexível.
3. a) Instalação: um sistema no solo.

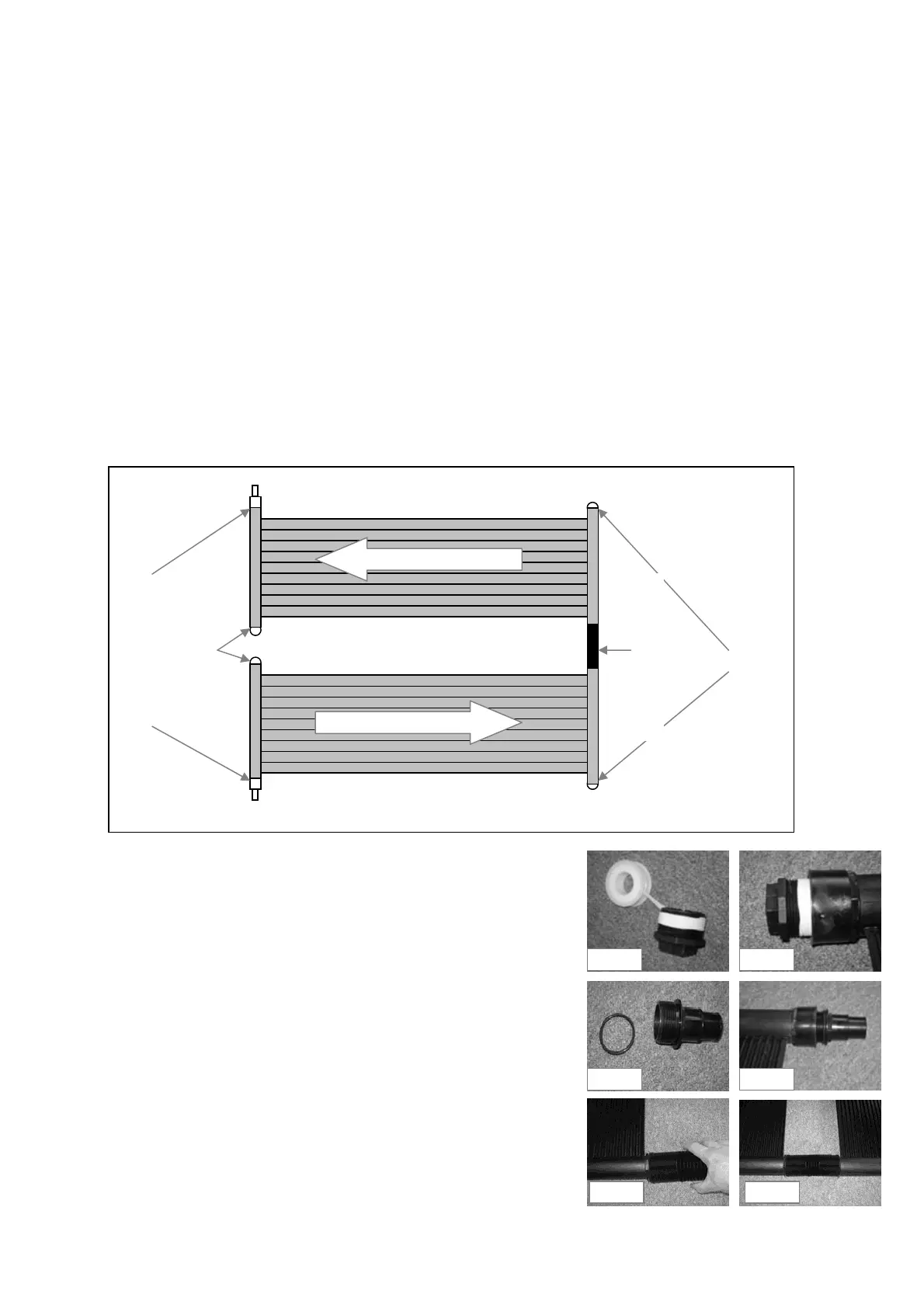

Diagrama passo 3a
Aplique Teflon para selar as 2 tampas (SK-FTG-F )
Veja Fig 3a-1
Coloque as 4 tampas no painel de acordo com o diagrama passo
3a.
Não aperte muito. Veja a fig. 3a-2
Coloque os vedantes “O” (SK-FTG-I ) nos dois adaptadores (SK-
FTG-D) Veja Fig 3a-3
Coloque os dois adaptadores no painel como mostra o diagrama
passo 3a. Não aperte muito. Veja Fig 3a-4
Ligue a mangueira (SK-FTG-J ) sob o painel de acordo com o
diagrama passo 3a. Coloque uma braçadeira de metal (SK-FTG-
L) na mangueira
1
/
4
" desde o bordo e aperte com a chave de
fenda. Veja Fig 3a-5.
Coloque outra braçadeira na mangueira.
Ligue os dois painéis colocando a mangueira no segundo painel.
Aperte a braçadeira para sujeitar bem
a conexão. Veja Fig 3a-6
Adaptadores de conexão
Tamp
Tamp
Manguera
Entrada
Saída
Fig. 3a-1 Fig. 3a-2
Fig. 3a-3 Fig. 3a-4
Fig. 3a-5
Fig 3a-6
