SKIMMER

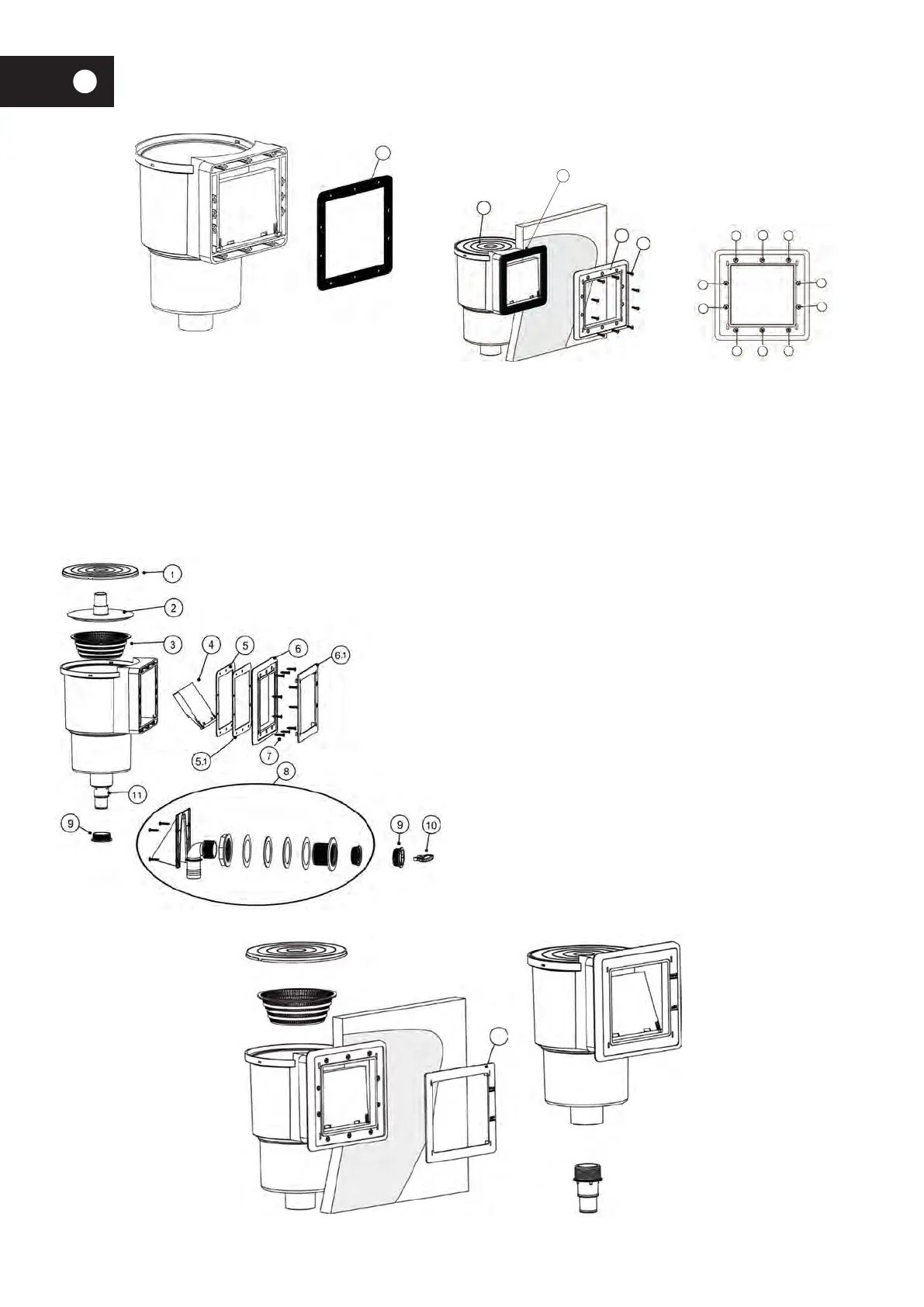

• Avant de procéder, assurez-vous que le volet du skimmer est bien positionné.
• Tracez avec un feutre la position des vis de fixation sur le liner.
• Placez le 2ème joint plat carré (5.1) puis la bride (6) contre le liner en alignant les trous avec les tracés d’emplacement des vis.
• Fixez la bride (6) sur le liner avec les 10 vis à partir d’en bas. La pression des points de serrage sur le liner doit être constante (serrage en croix).
• Au début, ne serrez pas les vis trop fort pour pouvoir vérifier si l’emboîtement est correct, puis, serrez-les fortement, après l’ordre indiqué dans C.
• Fixez à pression le couvercle enjoliveur No 6.1, en veillant à placer les marques de niveau dans la position adéquate (D).
• Vissez l’embout cannelé (11) préalablement muni de téflon dans le corps de buse, côté extérieur du bassin. (E)
• Découpez le liner au cutter à l’intérieur du skimmer.
• A ce stade, vous devez installer la filtration.
1- Couvercle Skimmer
2- Couvercle aspiration
3- Panier
4- Ensemble vanne
5- Joint
6- Bride 6.1- avec couvercle enjoliveur
7- Sachet vis (2 DIN 7981 4,2X16 et 10DIN 7983 4,8X25)
8- Valve de retour
9- Bouchon pour hivemage
10- Clé
11- Adaptateur tuyau
5
A B C
9
8
6
4
2 1 3
5
7
10
1
6
7
5.1
6.1
D E
