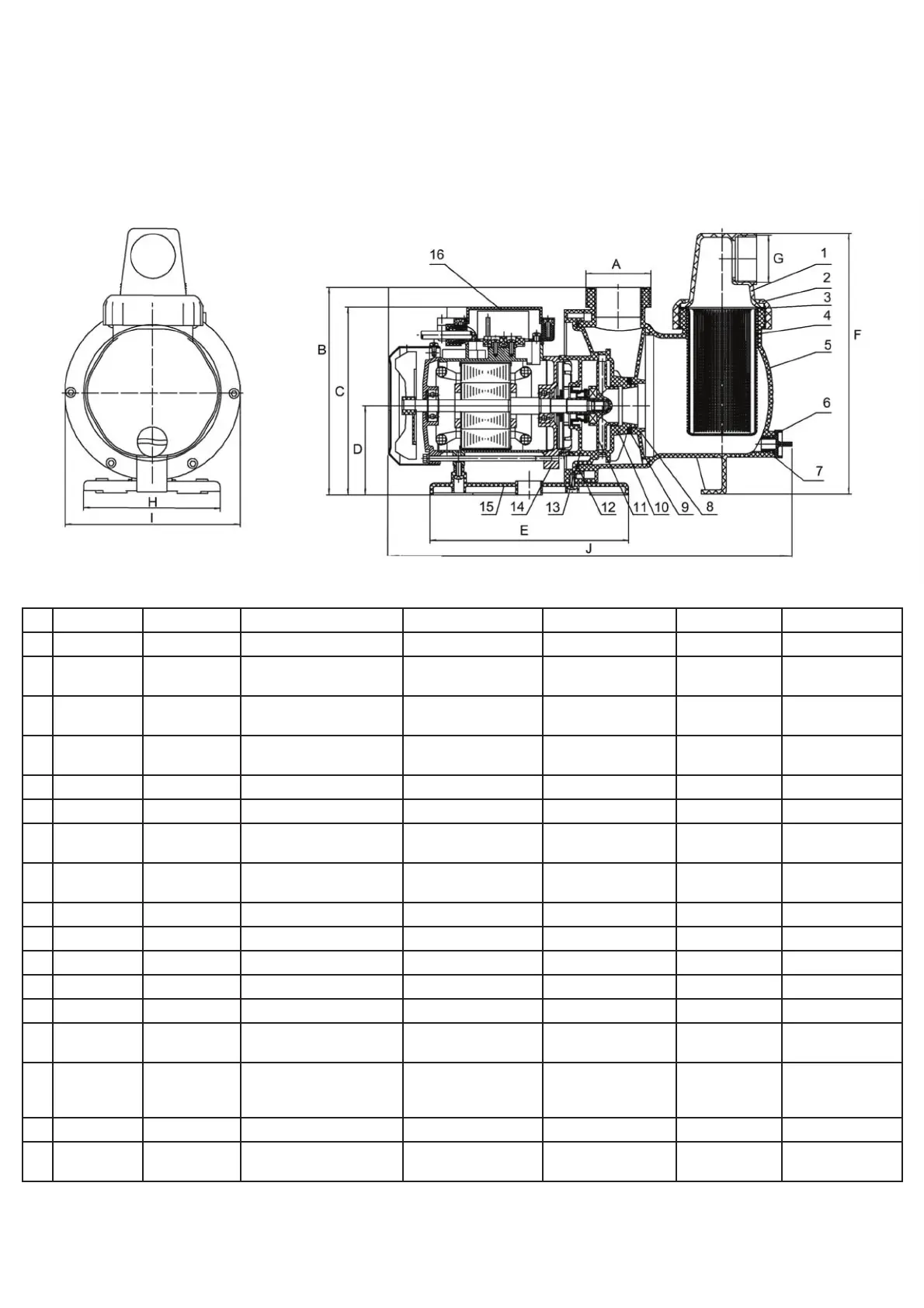

GRE PP031 - Product Dimensions

Self-priming SWIMMING POOL PUMP
BOMBA DE PISCINA autocebante
POMPE DE PISCINE auto-amorçante
Selbstansaugende SCHWIMMBADPUMPE
POMPA DI PISCINA auto-aspirante
Zelfaanzuigende ZWEMBADPOMP
BOMBA PISCINA autocomeçando
0,3 - 0,5 - 0,75 CV
EN ES FR DE IT NL PT
nº Description Descripción Description Beschreibung: Descrizione: Beschrijving: Descrição
1 Pre-lter
cover
Tapa del
prelto
Buse Vorlterdeckel Coperchio
preltro
Deksel van
voorlter
Tampa
pre-ltro
2 Pre-lter
nut
Tuerca
preltro
Anneau de la buse Vorlterschraube Anello preltro Moer
voorlter
Anel pre-ltro
3 Pre-lter
O-ring seal
Junta torica
para preltro
Joint thorique de la
buse
O-Ring für Vorlter Guarnizione
preltro
O-ring voor
voorlter
Junta pre-ltro
4 Pre-lter Preltro Crépine Vorlter Preltro Voorlter Pre-ltro
5 Casing Carcasa Enveloppe Gehäuse Corpo pompa Behuizing Corpo bomba
6 Purging
plug
Tapon de
purga
Bouchon de vidange Abussdeckel Tappo di scarico Aftapplug Tampão
desaguamento
7 Purging
plug seal
Junta tapon
de purga
Joint du bouchon de
vidange
Dichtung des
Abussdeckels
Guarnizione tappo
di scarico
Dichting
aftapplug
Junta tampão
desaguamento
8 Front plate Placa frontal Plaque frontale Vorderabdeckung Targa frontale Frontale plaat Placa frontal
9 Washer Arandela Rondelle Unterlegscheibe Rondella Pakking Anilha
10 Diuser Diusor Diuseur Diusor Diusore Diusor Difusor
11 Air-screw Helice Hélice Helix Turbina Schroef Turbina
12 O-ring Junta tórica Joint thorique O-Ring Guarnizione O-ring Tampão
13 Rear plate Placa trasera Plaque arrière Hinterabdeckung Targa posteriore Achterste
plaat
Placa traseira
14 Motor
assembly
plate
Placa de
montaje del
motor
Plaque de montage du
moteur
Montageabdeckung
des Motors
Targa
d’assemblaggio
del motore
Monteerbasis
voor motor
Placa da
montagem do
motor
15 Motor Motor Moteur Motor Motore Motor Motor
16 Connection
box
Caja de
conexiones
Boîtier de connections
electriques
Schirmanschlusskasten Scatola morsetti Aansluitkast Caixa de bornes
Dimensions - Dimensiones - Dimensions - Größe - Dimensioni - Afmeting - Dimensões
A: 65,7 mm
B: 210 mm
E: 200
mm
F: 265 mm
G: 47,8 mm
H: 136,5 mm
I: 175 mm
J: 407,5 mm
C: 190 mm
D: 90 mm
