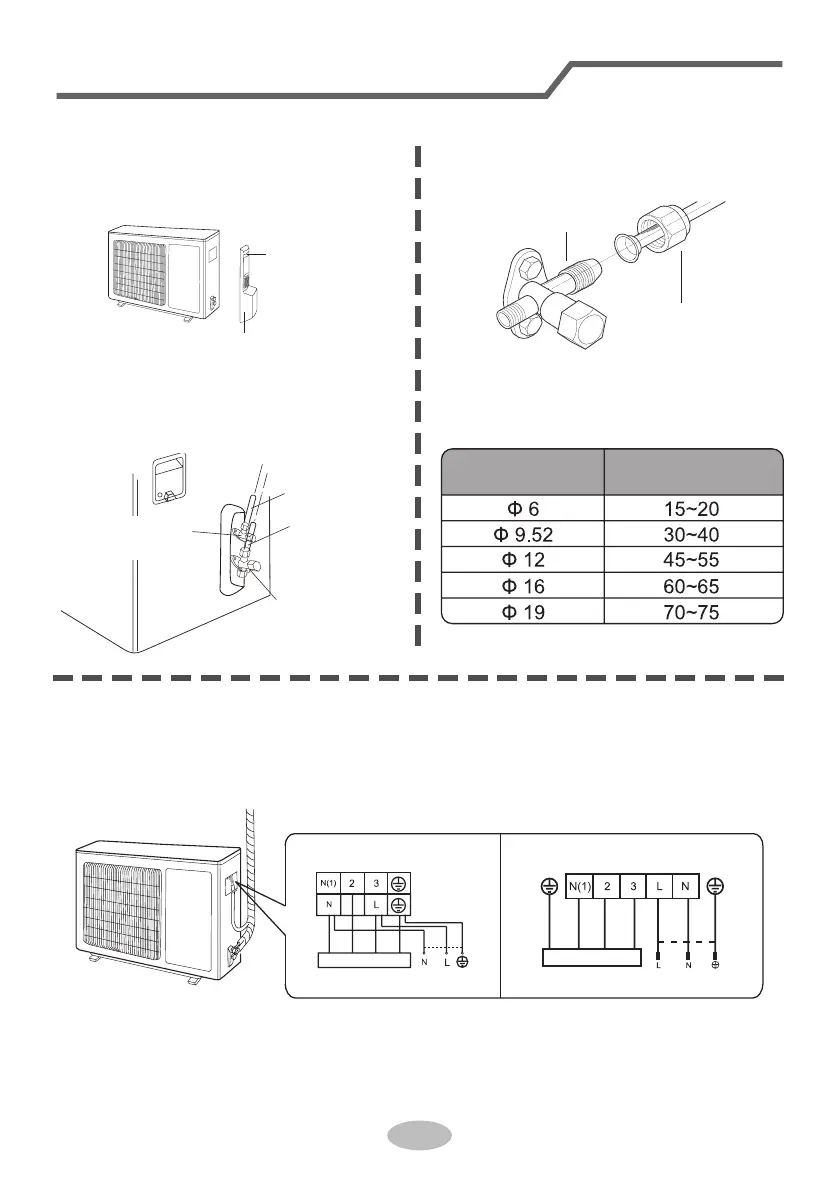

Instalación de la unidad exterior
Paso cuatro: Conecte las tuberías interiores y exteriores
3. Apriete la tuerca de unión provisio-
nalmente con la mano.
Tuerca de unión
Junta de tubería
4. Apriete la tuerca de unión con una
llave dinamométrica conforme a la
tabla de abajo.
Diámetro de
tuerca hexagonal
Par de apriete
(Nm)
1. Retire el tornillo del panel derecho
de la unidad exterior y retire des-
pués el panel.
Tornillo
Asa
2. Retire la cubierta roscada de la vál-
vula y apunte con la junta de tubería
a la boca de la tubería.
Tubería
de líquido
Tubería
de gas
Válvula
de gas
Válvula
de líquido
Paso cinco: Conecte el cable eléctrico exterior
1. Retire la abrazadera de cable, conecte el cable de alimentación y el cable de se-
ñales (solo para unidades con refrigeración y calefacción) al borne de conexión
atendiendo a los colores y fíjelos con tornillos.
09, 12K, tipo con bomba de calor:
18, 24K, tipo con bomba de calor:
Azul
Azul
Azul
Azul
Negro
Negro
Marrón
Marrón Marrón
(negro)
Amarillo-
verde
Amarillo-
verde
Amarillo-
verde
Amarillo-
verde
CORRIENTE CORRIENTE
Conexión de unidad interior
Conexión de unidad interior
Marrón
(negro)
Nota: La placa de conexiones mostrada es simplemente ilustrativa; consulte su placa concreta.
