Greencut SRC350C - Page 11

ES
11

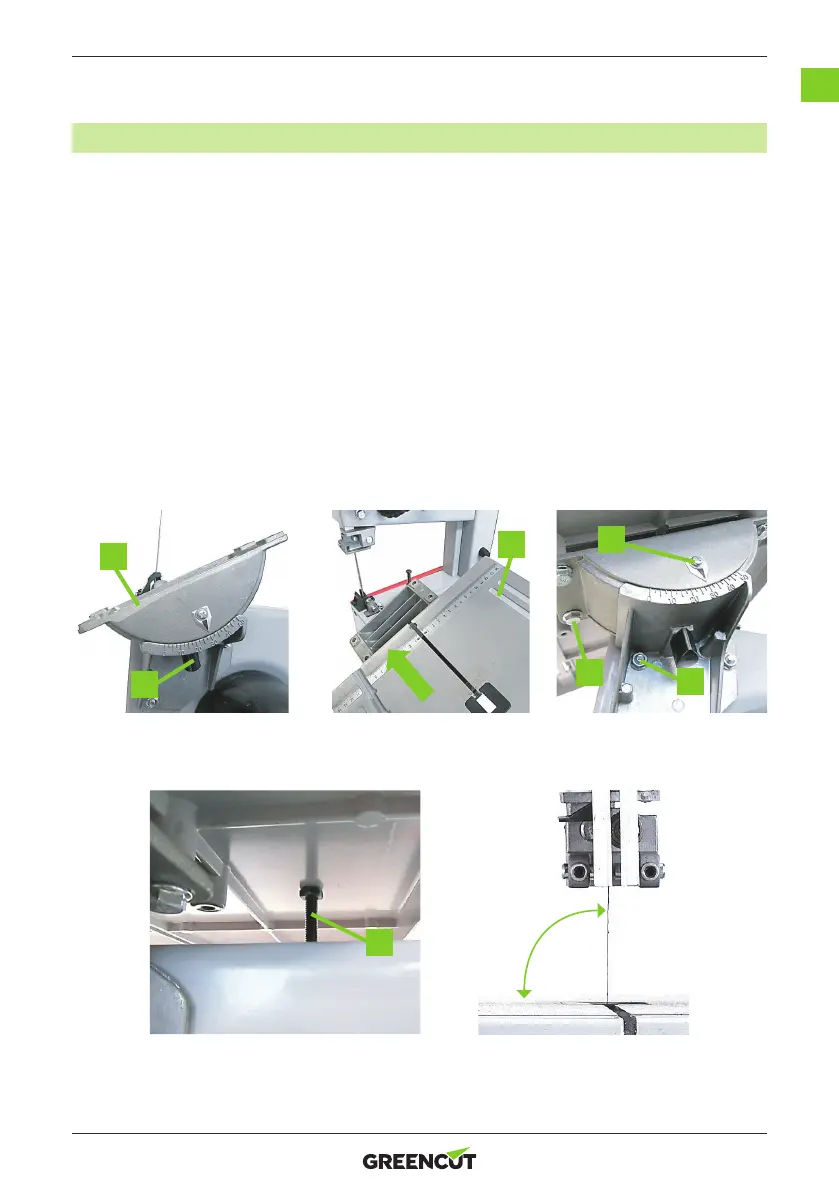

INSTALAR Y NIVELAR LA MESA
1. Adapte el ajustador del ángulo de la mesa (M) a 30° y, a continuación, apriete el tornillo de mariposa (N)
con la mano.
2. Deslice con cuidado la mesa (1) en su posición y alinee los oricios de montaje de la parte inferior de la mesa
con los oricios del ajustador angular de la mesa.
3. Fije la mesa al ajustador angular con los 4 tornillos M6 (2) y apriétela rmemente con una llave.
4. Aoje el ajustador de ángulo de la mesa y gírela hacia abajo para que descanse sobre el tornillo de tope de
la mesa (O).
5. Apriete el tornillo de mariposa del ajustador del ángulo de la mesa y compruebe que el ajustador del
ángulo de la mesa está en “0” y que la mesa está a 90° con respecto a la hoja de la sierra de cinta. Si es
necesario ajustar el tornillo de tope de la mesa, aoje la contratuerca y enrosque o desenrosque el tornillo
de tope según sea necesario. Cuando el tornillo de tope esté a la altura correcta, asegúrelo apretando la
contratuerca. Si el puntero (P) del ajustador angular de la mesa debe desplazarse hasta el punto “0”, aoje
su tornillo, gire el puntero según sea necesario y, a continuación, apriete el tornillo.
6. La ranura de la mesa debe estar alineada centralmente con la hoja. Si la mesa necesita ser ajustada
lateralmente para centralizarla y acercarla a la cuchilla, aoje las 3 tuercas del ajustador del ángulo de la
mesa (Q) y mueva cuidadosamente el ajustador del ángulo de la mesa según sea necesario. Cuando la mesa
esté en la posición correcta, apriete las tuercas del ajustador de ángulo.
M
N
P
2
Q
1
90°
O
