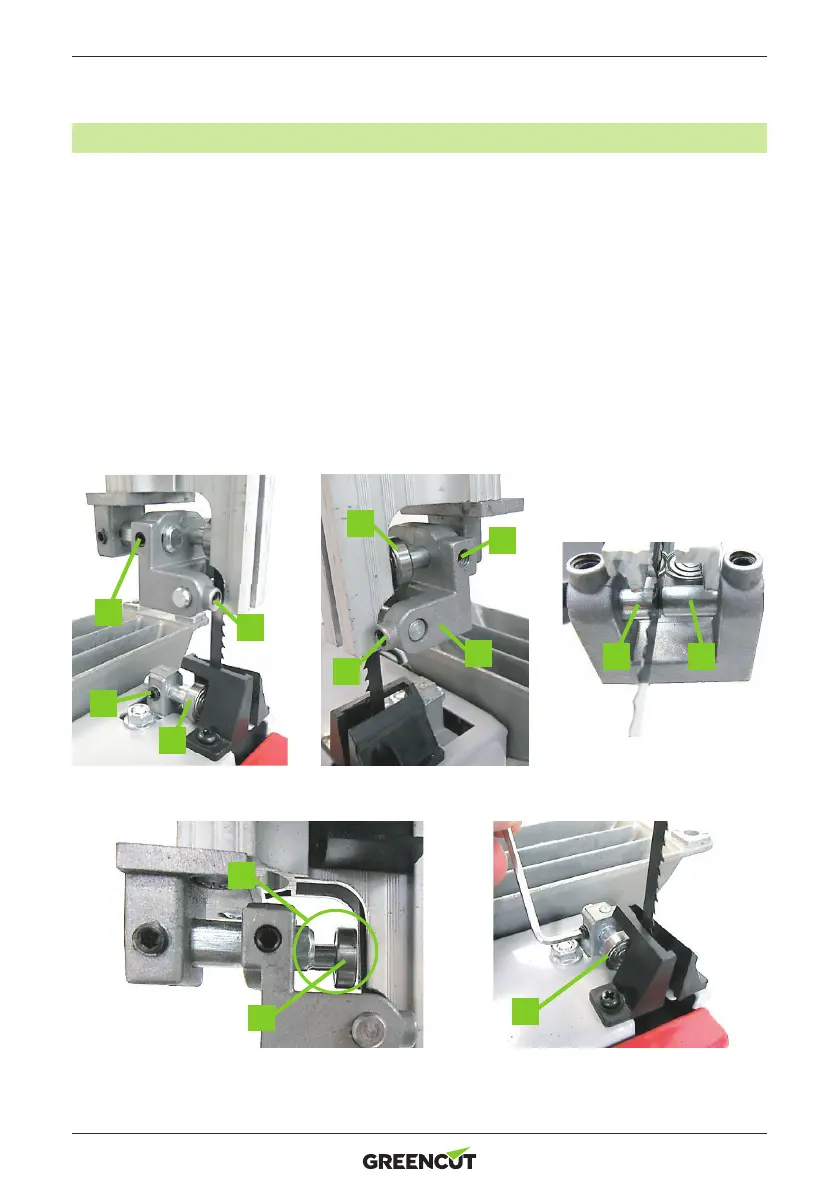

EINSTELLUNG DER MESSERFÜHRUNG UND DER GEGENDRUCKLAGER
Die Maschine verfügt über eine Messerführung, die verhindert, dass das Messer während des Schneidens seitlich
auslenkt, und 2 Gegendrucklager, die die Hinterkante des Messers stützen und eine Auslenkung durch den
Schnittdruck verhindern.
1. Lösen Sie die Schrauben in den Positionen D, E, F, G und H mit dem 3 mm Inbusschlüssel.
2. Schieben Sie den Messerführungsschlitten (I) nach Bedarf, um die Führungsstifte (J) mit der achen Seite des
Messers auszurichten. Die Führungsstifte dürfen nicht mit den Messerzähnen in Berührung kommen. Wenn
sich der Messerhalter in der richtigen Position bendet, ziehen Sie die Druckschraube D an.
3. Bewegen Sie die Führungsstifte so, dass die Enden so nah wie möglich an der Klinge sind. Wenn sich die
Führungsstifte in der richtigen Position benden, ziehen Sie die Schrauben E und F an.
4. Schieben Sie das obere Gegendrucklager (K) so, dass es so nah wie möglich an der Hinterkante des Blattes
(X) liegt, aber nicht gegen dieses drückt. Wenn sich das Gegendrucklager in der richtigen Position bendet,
ziehen Sie die Stellschraube G an.
5. Schieben Sie das untere Gegendrucklager (L) so, dass es so nah wie möglich an der Hinterkante des Blattes
liegt, aber nicht gegen dieses drückt. Wenn sich das Gegendrucklager in der richtigen Position bendet,
ziehen Sie die Schraube H an.
D
H
E
L
J J
F
G
K
I
X
K
L
