Greencut TDC600C - Page 43

43
IT

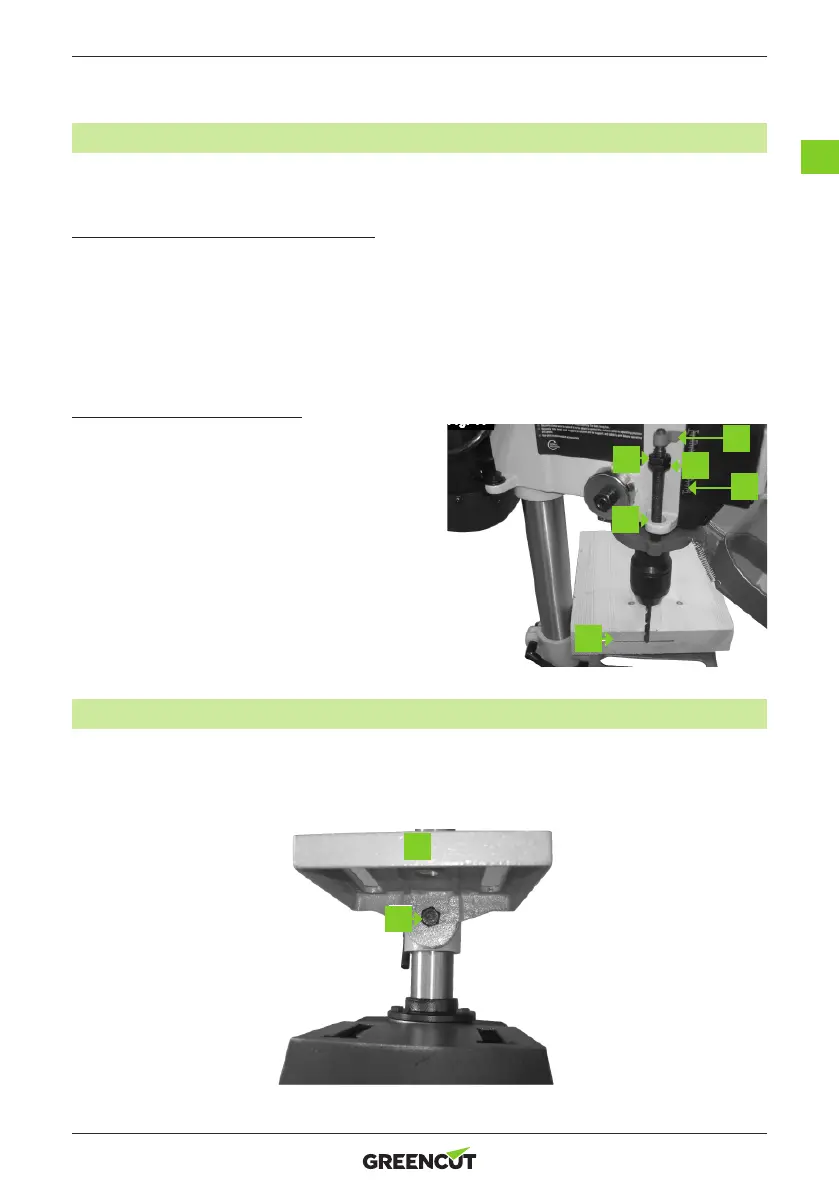

ARRESTO DI PROFONDITÀ E SCALA DI PROFONDITÀ
L’arresto di profondità e la scala di profondità consentono di praticare fori a una profondità denita. Entrambi i metodi
possono essere utilizzati.
REGOLAZIONE DELL’ARRESTO DI PROFONDITÀ
1. Installare la punta necessaria.
2. Segnare la profondità di foratura desiderata (H) su un lato del pezzo.
3. Abbassare la punta no a raggiungere il segno e tenere la manovella dell’albero in questa posizione.
4. Ruotare il dado inferiore (B2) verso il basso per entrare in contatto con la linguetta di arresto di profondità
(13).
5. Ruotare il dado superiore (B1) verso il basso e stringerlo contro il dado inferiore. Il movimento verso il basso
del mandrino si arresta quando i dadi raggiungono l’arresto di profondità.
USO DELLA SCALA DI PROFONDITÀ
1. Installare la punta necessaria
2. Segnare la profondità di foratura desiderata (H) su
un lato del pezzo.
3. Abbassare la punta no a raggiungere il segno e
tenere la maniglia dell’albero in questa posizione.
4. Si noti dove l’indicatore (G) indica la scala di
profondità (E). In alternativa, serrare i dadi di arresto
di profondità (B1 / B2).
5. Durante la foratura, fermarsi quando l’indicatore
raggiunge la posizione desiderata sulla scala di
profondità.
REGOLAZIONE DELL’ANGOLO DEL TAVOLO
1. Allentare il controdado del tavolo (h) con una chiave adatta.
2. Ruotare il tavolo (3) nell’angolo desiderato e mantenerlo in questa posizione. C’è una scala e un puntatore
in cima al tavolo.
3. Serrare saldamente il controdado.
G
E
B2
B1
13
H
3
h
