model GRITAL , GR 6 / 220volt

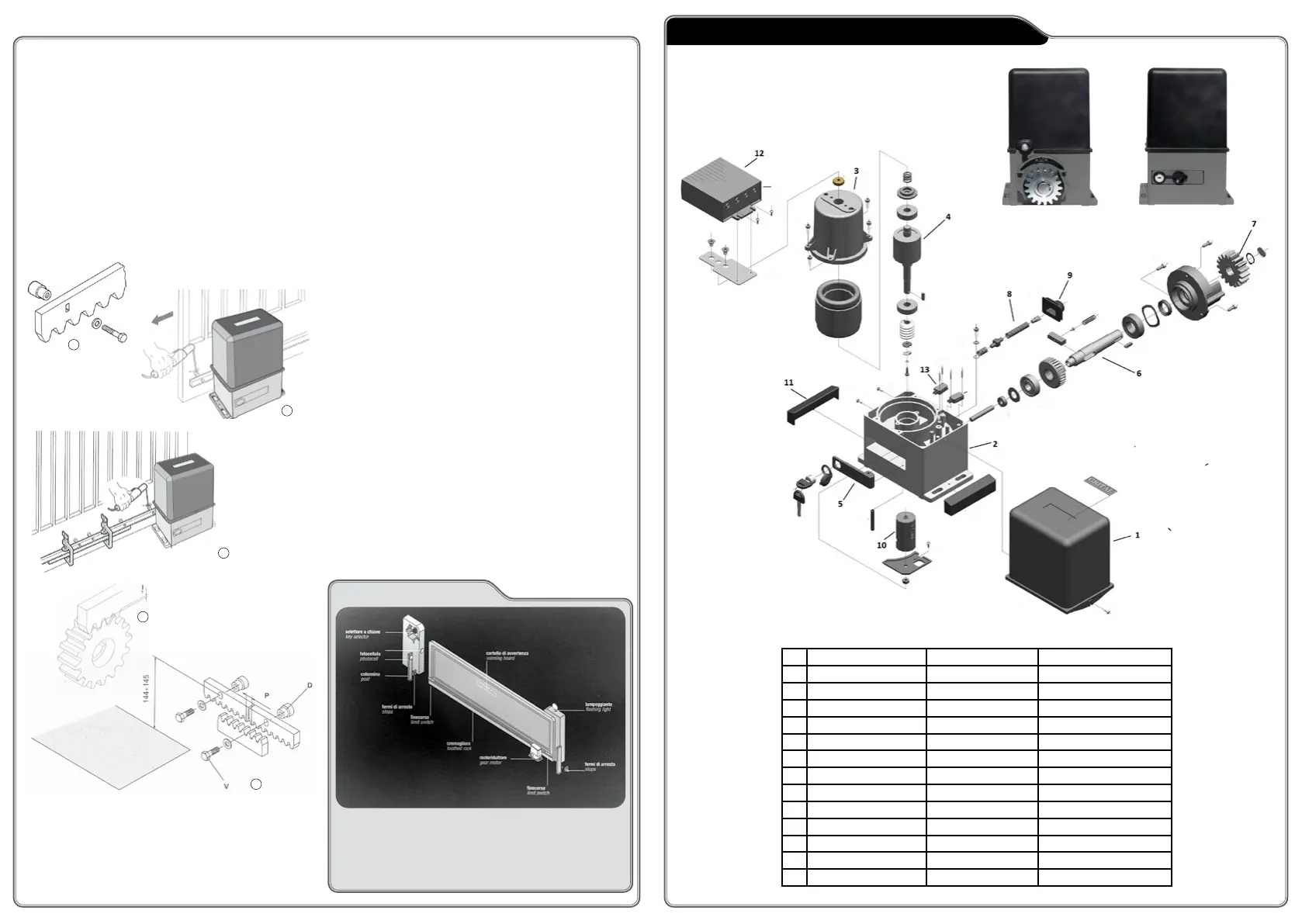

LISTA PARTI DI RICAMBIO / SPARE PARTS / ΑΝΤΑΛΛΑΚΤΙΚΑ
Description of the system
1. Drive unit
2. Control panel
3. Left limit
4. Right limit
5. Rack
6. Key operated selector switch
7. Safety photecells
8. Antenna
9. Pulsar ashing light
8
10
11
9A
9B
5.5. Εγκατάσταση τερματικών διακόπτων
- Φέρτε το φύλλο στη θέση κλεισίματος και ορίστε τη θέση
του τερματικού πάνω στην κρεμαγιέρα.
- Βιδώστε το τερματικό στην κρεμαγιέρα
- Επαναλάβετε τη διαδικασία για τη θέση ανοίγματος.
- Βεβαιωθείτε ότι η πόρτα αφήνει 1 – 3 cm αέρα, ανάλογα με
Denominazione Description Περιγραφή
1 Carter Cover Καπάκι
2 Carter motore Motor base Βάση μοτέρ
3 Motore Statore Motor stator Περιέλiξη μοτέρ
4 Motore rotore Motor rotor Ρότορας Μοτέρ
5 Leva di sblocco Release lever Χερούλι απασφάλισης
6 Albero uscita Output shaft Σύστημα μετάδοσης
7 Ingranaggio Gear Εξωτερικό γρανάζι
8 Finecorsa Limit switch Τερματοδιακόπτης
9 Guarnizione finecorsa Gasket limit switch Λάστιχο τερματοδιακόπτη
10 Condesattore Capacitor Πυκνωτής
11 Carter basamento Cover basement Καπάκι βάσης
12 Centralina Control panel Ηλεκτρονική πλακέτα
13 Microswitch Microswitch Διακοπτάκια τερματικών
5.4. Εγκατάσταση της κρεμαγιέρας
-Τοποθετήστε τους 3αποστάτες στην κρεμαγιέρα με το
κεφάλι τους προς την κορυφή, βλέπε εικόνα.
- Απελευθερώστε το μοτέρ και μεταφέρεται την πόρτα στην
θέση του κλεισίματος.
- Τοποθετήστε το πρώτο κομμάτι της κρεμαγιέρας πάνω
στογρανάζι του μοτέρ και συγκολλήστε .
- Βεβαιωθείτε ότι μεταξύ της κρεμαγιέρας και του γραναζιού
του μοτέρ υπάρχει πάντα περίπου 1 χιλιοστό αέρας.
- Φερτέ ένα άλλο κομμάτι κρεμαγιέρα κοντά στο πρώτο,
χρησιμοποιώντας ένα κομμάτι από κάτω για να συγχρονίσετε τα
δόντια των δυο κρεμαγιέρων. Βλεπε σχήμα
- Μετακινήστε την πόρτα με το χέρι και συγκολλήστε τους
αποστάτες έναν προς έναν.
- Συνεχίστε μέχρι να καλύψετε όλο το μήκος της πόρτας.
το βάρος της πόρτας, μεταξύ πόρτας & μηχανικών τερματικών
stop. Με αυτόν τον τρόπο αφενός μεν η πόρτα θα σταματήσει
χωρίς να κάνει θόρυβο άλλα το πιο σημαντικό εάν θέλετε να
κάνετε χειροκίνητη απελευθέρωση είναι πιο εύκολο.
5.6. ΠΡΟΣΟΧΗ
- εβαιωθείτε ότι η κρεμαγιέρα έχει συγκολληθεί σωστά
και ότι είναι σε επαφή με το γρανάζι σε όλη την κίνηση της
πόρτας.
- Μην κολλάτε τους αποστάτες με την κρεμαγιέρα.
- Μην χρησιμοποιείτε γράσο ή άλλα λιπαντικά ανάμεσα στην
κρεμαγιέρα και στο γρανάζι.
5.7. Χειροκίνητη λειτουργία
Για να λειτουργήσει η πόρτα χειροκίνητα χρησιμοποιείστε το
μοχλό απελευθέρωσης ως εξής:
- Τοποθετήστε το κλειδί στην κλειδαριά.
- Γυρίστε το κλειδί δεξιόστροφα 90ο
- Τραβήξτε και ανοίξτε το μοχλό απελευθέρωσης.
- Αφού ανοίξετε το μοχλό απελευθέρωσης, μπορείτε να
χειρίζεστε την πόρτα χειροκίνητα.
- Για να επαναφέρετε την τυπική λειτουργία του μοτέρ, κλείστε
το χειροκίνητο μοχλό απελευθέρωσης και λειτουργείστε την
πόρτα με το χέρι απαλά μέχρι την εμπλοκή. Στη συνέχεια,
μπορείτε να χρησιμοποιήσετε τα τηλεχειριστήρια για τη
λειτουργία του αυτοματισμού.
6.0. ΣΥΝΤΗΡΗΣΗ
Πραγματοποιήστε τουλάχιστον κάθε 6 μήνες τους παρακάτω
ελέγχους:
- Έλεγχος της αποτελεσματικότητας του συστήματος
απελευθέρωσης
- Έλεγχος της αποτελεσματικότητας των συστημάτων
ασφαλείας και των αξεσουάρ.
7.0. ΕΠΙΣΚΕΥΕΣ
Για οποιαδήποτε επισκευή,επικοινωνήστε μόνο με
εξουσιοδοτημένα κέντρα επισκευής και τεχνικούς.
