GRITAL GR8 - Page 5

model GRITAL , GR 8 / 220volt
LISTA PARTI DI RICAMBIO / SPARE PARTS / ΑΝΤΑΛΛΑΚΤΙΚΑ
1
4
9
6
8
2
7
5
11
10
3
Description of the system
1. Drive unit
2. Control panel
3. Left limit
4. Right limit
5. Rack
6. Key operated selector switch
7. Safety photecells
8. Antenna
9. Pulsar ashing light
8
10
11
9A
9B
5.4. Εγκατάσταση της κρεμμαγιερας
- Τοποθετήστε τους 3 αποστάτες στην κρεμαγιέρα με το
κεφάλι τους προς την κορυφή, βλέπε εικόνα.
- Απελευθερώστε το μοτέρ και μεταφέρεται την πόρτα στην
θέση κλεισίματος.
- Τοποθετήστε το πρώτο κομμάτι της κρεμαγιέρας πάνω στο
γρανάζι του μοτέρ και συγκολλήστε με ηλεκτροκολλητή.
- Βεβαιωθείτε ότι μεταξύ της κρεμαγιέρας και του γραναζιού
του μοτέρ υπάρχει πάντα περίπου 1 χιλ. αέρας.
- Φερτέ ένα άλλο κομμάτι κρεμαγιέρα κοντά στο πρώτο,
χρησιμοποιώντας ένα κομμάτι από κάτω για να συγχρονίσετε τα
δόντια από τις δυο κρεμαγιέρες. Βλέπε σχήμα.
- Μετακινήστε την πόρτα με το χέρι και συγκολλήστε τους
αποστάτες ένα προς ένα.
- Συνεχίστε μέχρι να καλύψετε όλο το μήκος της πόρτας.
το βάρος της πόρτας, μεταξύ πόρτας & μηχανικών τερματικών
stop. Με αυτόν τον τρόπο αφενός μεν η πόρτα θα σταματήσει
χωρίς να κάνει θόρυβο αλλά το πιο σημαντικό είναι η
ευκολότερη χειροκίνητη απελευθέρωση.
5.6. ΠΡΟΣΟΧΗ
- Βεβαιωθείτε ότι η κρεμαγιέρα έχει συγκολληθεί σωστά
και ότι είναι σε επαφή με το γρανάζι σε όλη την κίνηση της
πόρτας.
- Μην κολλάτε τους αποστάτες με την κρεμαγιέρα.
- Μη χρησιμοποιείτε γράσο ή άλλα λιπαντικά ανάμεσα στην
κρεμαγιέρα και στο γρανάζι.
5.7. Χειροκίνητη λειτουργία
Για να λειτουργήσει η πόρτα χειροκίνητα χρησιμοποιείστε το
μοχλό απελευθέρωσης ως εξής:
- Πάρτε το κλειδί και τοποθετήστε το στην κλειδαριά.
- Γυρίστε το κλειδί δεξιόστροφα 90ο
- Τραβήξτε και ανοίξτε το μοχλό απελευθέρωσης.
- Αφού ανοίξετε το μοχλό απελευθέρωσης, μπορείτε να
χειρίζεστε την πόρτα χειροκίνητα.
- Για να επαναφέρετε την τυπική λειτουργία του μοτέρ, κλείστε
το χειροκίνητο μοχλό απελευθέρωσης και λειτουργείστε την
πόρτα με το χέρι, απαλά μέχρι την εμπλοκή. Στη συνέχεια,
μπορείτε να χρησιμοποιήσετε τα τηλεχειριστήρια και την
λειτουργία του αυτοματισμού.
6.0. ΣΥΝΤΗΡΗΣΗ
Πραγματοποιήστε τουλάχιστον κάθε 6 μήνες τους παρακάτω
ελέγχους.
- Έλεγχος της αποτελεσματικότητας του συστήματος
απελευθέρωσης
- Έλεγχος της αποτελεσματικότητας των συστημάτων
ασφαλείας και των αξεσουάρ.
7.0. ΕΠΙΣΚΕΥΕΣ
Για οποιαδήποτε επισκευή, επικοινωνήστε μόνο με
εξουσιοδοτημένα κέντρα επισκευής και τεχνικούς.

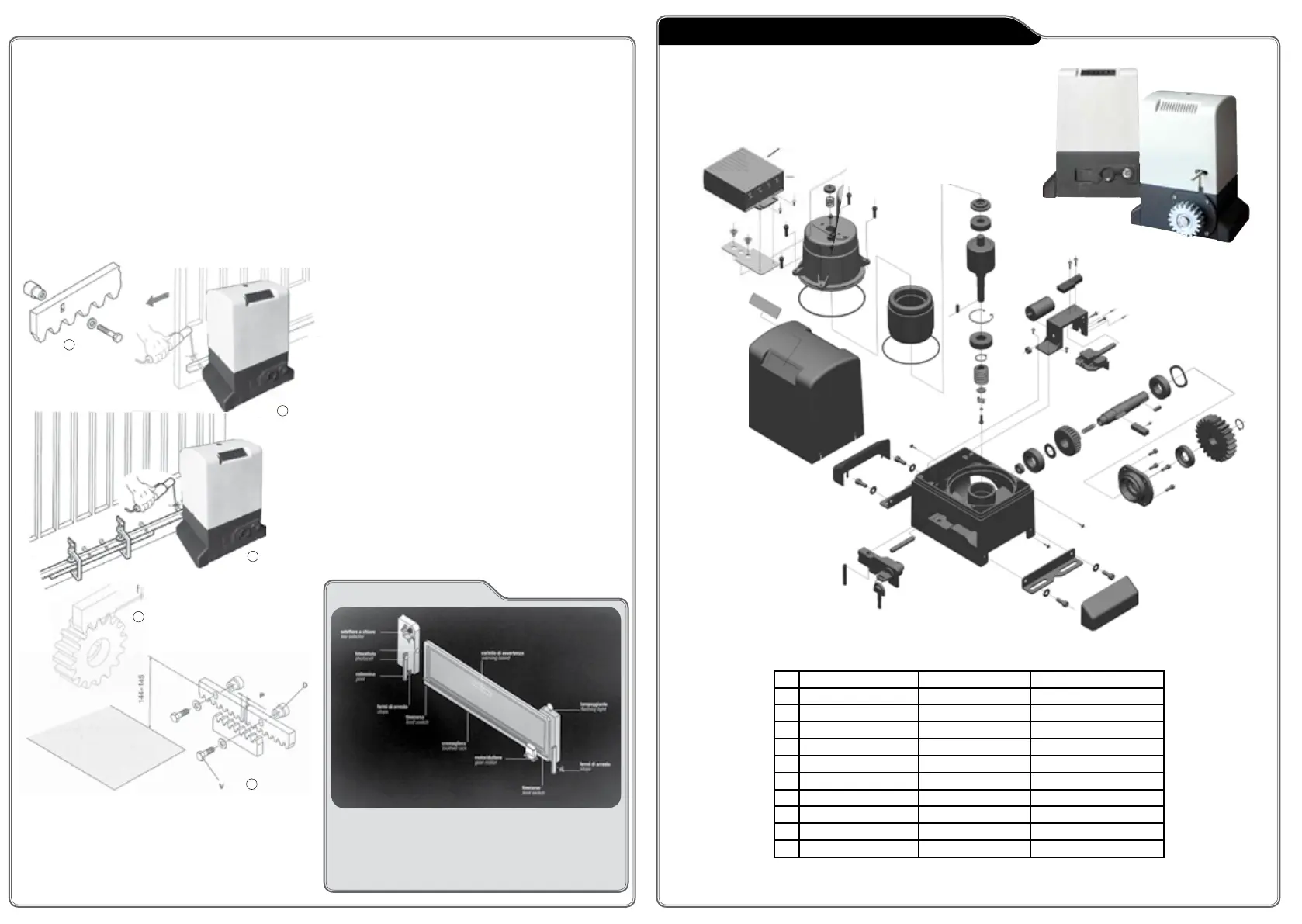

Denominazione Description Περιγραφή
1 Carter Cover Καπάκι
2 Carter motore Motor base Βάση μοτέρ
3 Motore Statore Motor stator Περιέλιξη μοτέρ
4 Motore rotore Motor rotor Ρότορας Μοτέρ
5 Leva di sblocco Release lever Χερούλι απασφάλισης
6 Albero uscita Output shaft Σύστημα μετάδοσης
7 Ingranaggio Gear Εξωτερικό γρανάζι
8 Condesattore Capacitor Πυκνωτής
9 Carter basamento Cover basement Καπάκι βάσης
10 Centralina Control panel Ηλεκτρονική πλακέτα
5.5. Εγκατάσταση τερματικών διακοπτών
- Φέρτε το φύλλο στη θέση κλεισίματος και ορίστε τη θέση
του τερματικού πάνω στην κρεμαγιέρα.
- Βιδώστε το τερματικό στην κρεμαγιέρα
- Επαναλάβετε τη διαδικασία για τη θέση ανοίγματος.
- Βεβαιωθείτε ότι η πόρτα αφήνει 1 – 3 cm αέρα, ανάλογα με
