13
I
Gamma di applicazioni
Rubinetto a infrarossi adatto per:
• il collegamento diretto all’alimentazione dell’acqua fredda
• il raccordo all’uscita dell’alimentazione dell’acqua miscelata
inserita a monte
Dati tecnici
• Pressione minima di portata senza resistenze 0,5 bar
• Pressione minima di portata con resistenze 1 bar
• Pressione idraulica consigliata 1 - 5 bar
• Pressione di esercizio max. 10 bar
• Pressione di prova 10 bar
• Portata alla pressione idraulica di 3 bar:
- senza resistenza circa 15 l/min
- con bocca 42 132 / 42 133 circa 9 l/min
• Temperatura max. 70 °C
• Tensione di alimentazione batteria al litio 6 V
(tipo CR-P2)
• Disinserimento di sicurezza automatico: 60 s
(impostazione di fabbrica)
• Controllo batteria (segnale lampeggiante)
• Erogazione automatica (impostazione di fabbrica:
non attivata)
• Campo di ricezione con Kodak Gray Card, lato grigio,
8 x 10”, formato trasversale (impostazione di fabbrica):
- Avvio/Arresto flusso acqua 3 -7cm
- Arresto automatico flusso acqua > 35cm
• Tipo di protezione IP 56
• Tempo di funzionamento continuato
(impostazione di fabbrica) 1 s
• Portata minima = 5 l/min
Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
Accessori speciali, vedere i pezzi di ricambio sul risvolto
di copertina I.

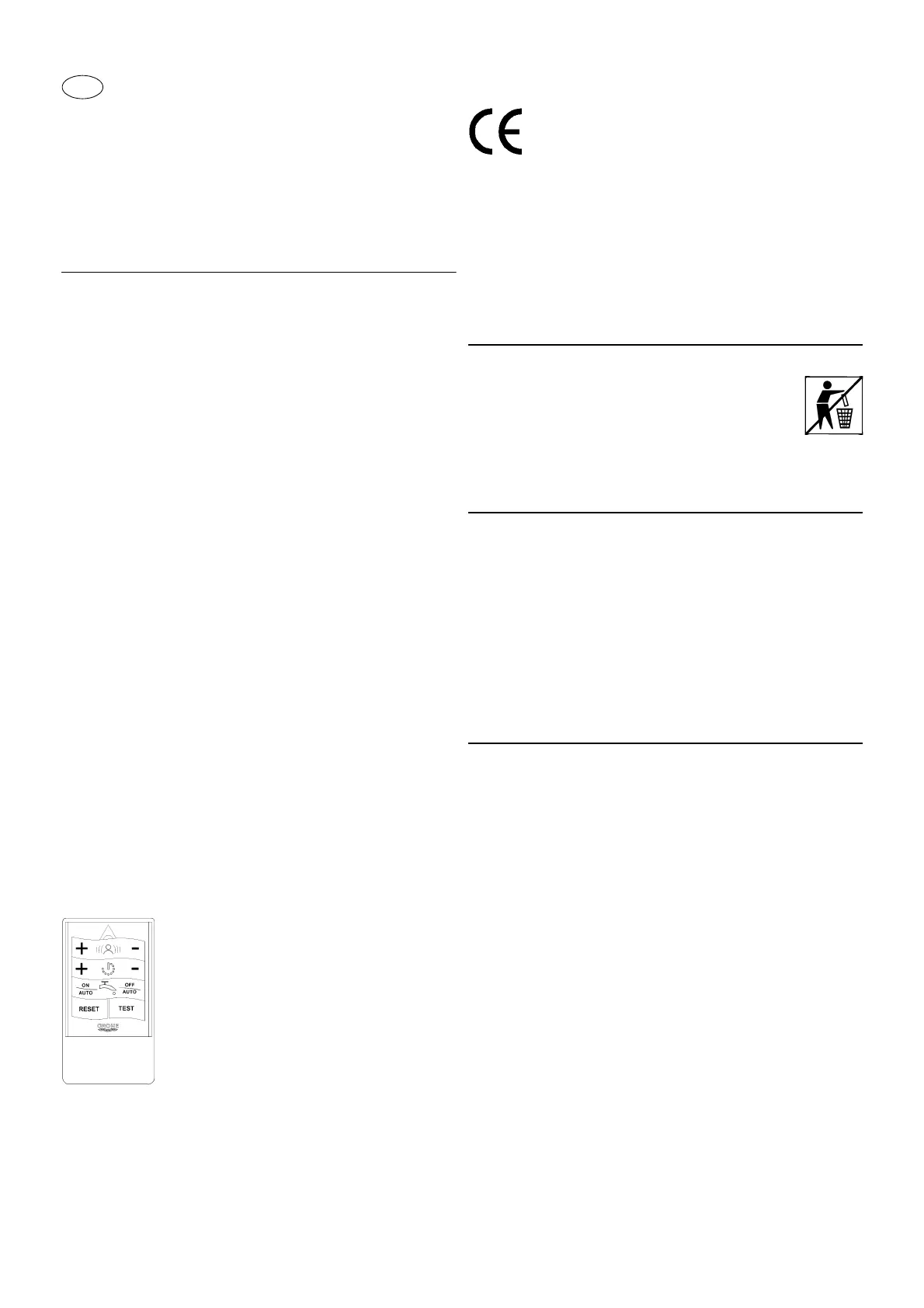

• Con il telecomando a infrarossi (n. di codice: 36 206)
è possibile effettuare e modificare le seguenti impostazioni.
• Prolunga con valvola d'intercettazione da 42mm
(n. di codice: 42 277).
• Bocca di erogazione da 192mm (n. di codice: 42 132).
• Bocca di erogazione da 160mm (n. di codice: 42 133).
• Cartuccia a chiusura automatica (n. di codice: 43 497).
Omologazione e conformità
Per richiedere le dichiarazioni di conformità rivolgersi al
seguente indirizzo:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Nota sullo smaltimento
Provvedere allo smaltimento del miscelatore
secondo le norme vigenti.
Installazione
Sciacquare accuratamente le tubazioni.
Montare e avvitare il rubinetto
Rispettare le quote di installazione sul risvolto di copertina I.
• Inserire la rosetta (A) e avvitare il rubinetto, vedere risvolto
di copertina II, fig. [1].
Aprire l’entrata dell’acqua e controllare la tenuta dei
raccordi!
Funzionamento
L’elettronica a infrarossi emette una luce invisibile e a impulso.
L’elettronica a infrarossi viene regolata di fabbrica
come segue:
Avvio flusso acqua
Tenere la mano ad una distanza di 3-7cm dai sensori (B),
vedere fig. [2].
Arresto flusso acqua
Il flusso dell’acqua si arresta dopo 1 s (impostazione
di fabbrica) dall’allontanamento della persona dal campo
di rilevamento dei sensori oppure avvicinando nuovamente
la mano ai sensori.
La portata dei sensori dipende dalle proprietà di riflessione
dell’oggetto da rilevare.
Nota:
Per il corretto funzionamento consigliamo di applicare
l’etichetta adesiva inserita nella confezione (n. di
codice: 42 178).
- Regolazione del campo
di ricezione (3 - 50cm)
- Regolazione del tempo di funzionamento
continuato (0 - 10 s)
- Chiusura rubinetto
- Ripristino delle regolazioni di base
-Test
= Simulazione senz’acqua
- Regolazione disinserimento di sicurezza
automatico
(5 - 420 s)
- Commutazione tipo di rilevamento
- Attivazione e regolazione dell’erogazione
automatica
Questo prodotto è conforme ai requisiti previsti dalle
direttive UE in materia.
