Användningsområde
Ingraröd armatur lämplig för:
• Direkt anslutning till kallvattenförsörjning
• Anslutning till utlopp på förinställd blandvattenförsörjning
Tekniska data
• Minsta flödestryck utan efterkopplade motstånd 0,5 bar
• Minsta flödestryck med efterkopplade motstånd 1 bar
• Rekommenderat flödestryck 1 - 5 bar
• Arbetstryck max. 10 bar
• Provningstryck 10 bar
• Genomflöde vid 3 bar flödestryck:
- utan efterkopplade motstånd ca. 15 l/min
- med utlopp 42 132 / 42 133 ca. 9 l/min
• Temperatur max. 70 °C
• Försörjningsspänning 6 V, Lithium-batteri
(Typ CR-P2)
• Automatisk säkerhetsfrånkoppling: 60 sek.
(fabriksinställning)
• Batterikontroll (blinksignal)
• Automatisk spolning (fabriksinställning: deaktiverad)
• Mottagningsområde enligt Kodak Gray Card,
grå sida, 8 x 10", tvärformat (fabriksinställt):
- Start / Stop vattenflöde 3 - 7cm
- Automatiskt stopp vattenflöde > 35cm
• Skyddstyp IP 56
• Efterrinningstid (fabriksinställd) 1 sek.
• Min. kapacitet = 5 l/min
En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.
Extra tillbehör, se reservdelar utvikningssida I.

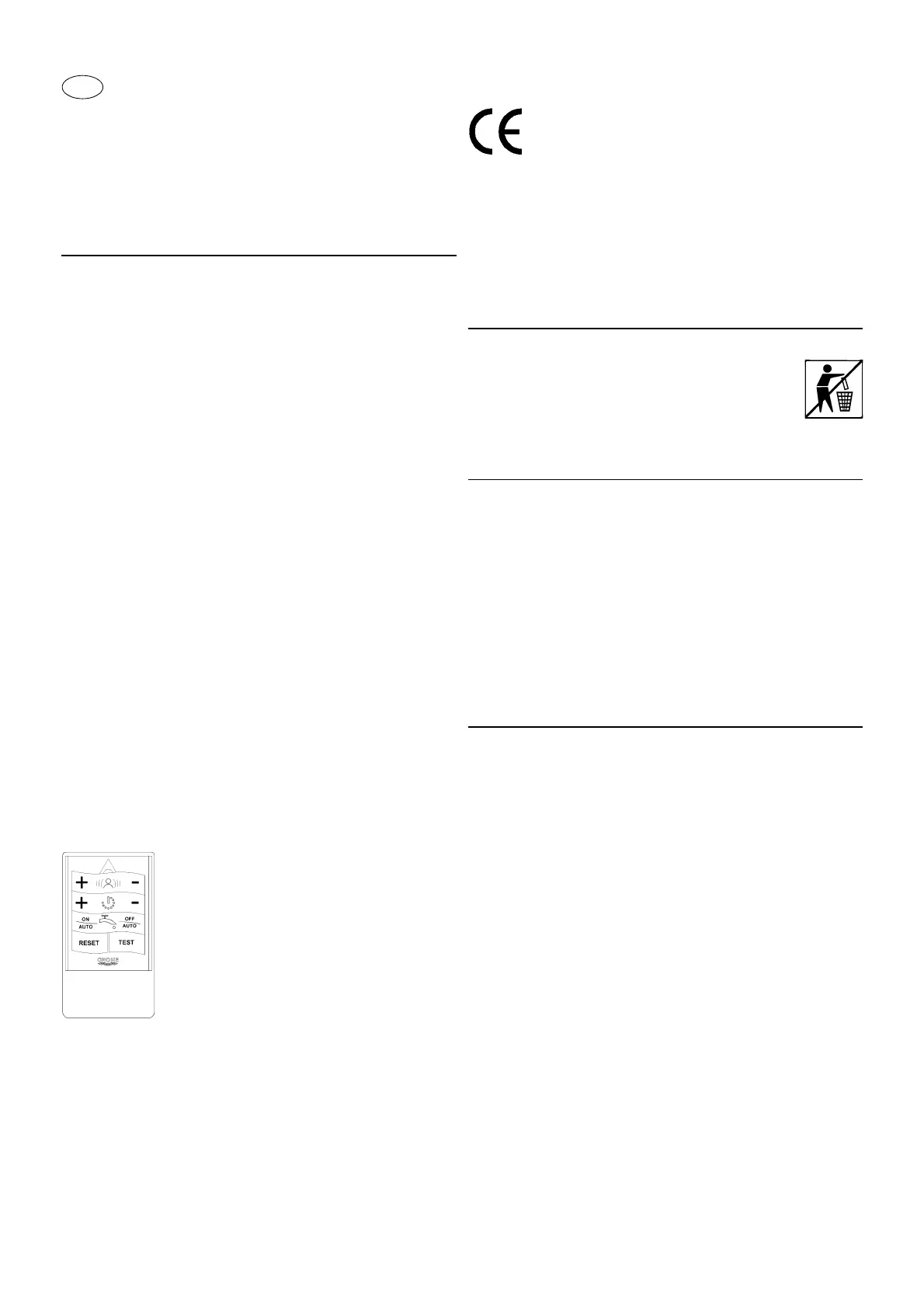

• Med infraröda fjärrkontrollen (best.-nr: 36 206) kan följande
inställningar genomföras och ändras.
• 42mm spärr (best.-nr: 42 277).
• 192mm utlopp (best.-nr: 42 132).
• 160mm utlopp (best.-nr: 42 133).
• Automatisk patron (best.-nr: 43 497).
Godkännande och konformitet
Konformitetsförklaringen kan beställas på följande adress:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Sluthanteringsanvisning
Sluthantera blandaren enligt föreskrift!
Installation
Spola rent rörledningarna ifrån kopparspån och andra
smutspartiklar!
Montera och skruva fast armaturen
Observera måttritningen på utvikningssida I.
• Sätt på täckbrickan (A) och skruva fast armaturen,
se utvikningssida II, fig. [1].
Öppna vattentillförseln och kontrollera
anslutningarnas täthet!
Betjäning
Infraröd-elektroniken skickar ut osynligt, pulserande ljus.
Från fabriken har infraröd-elektroniken ställts in enligt följande:
Start vattenflöde
Håll handen på ett avstånd av 3 - 7cm framför sensorerna (B),
se fig. [2].
Stopp vattenflöde
När personen går utanför sensorernas mottagningsområde
stoppas vattenflödet efter 1 sek. (fabriksinställt) eller handen
närmar sig sensorerna igen.
Sensorernas räckvidd är beroende av reflexionsegenskaperna
på objektet som närmar sig.
Anvisning:
För en anonym användning rekommenderas att bifogade
klisteretiketten fästes (best.-nr: 42 178).
- Ställ in mottagningsområdet (3 - 50cm)
- Ställ in efterrinningstiden (0 - 10 sek.)
- Armatur, frånkoppling
- Återställ grundinställningarna igen
- Testmode
= vattenlös simulering
- Ställa in automatisk
säkerhetsfrånkoppling
(5 - 420 s)
- Koppla om mottagningstypen
- Automatisk spolning, aktivering och
inställning
Denna produkt motsvarar kraven för aktuella
EU-riktlinjerna.
