22
DK
Anvendelsesområde
Infrarødarmaturet egner sig til:
• Direkte tilslutning til koldtvandsforsyning
• Tilslutning ved afløbet til en forindstillet koldt/
varmtvandsforsyning
Tekniske data
• Min. tilgangstryk uden efterkoblede modstande 0,5 bar
• Min. tilgangstryk med efterkoblede modstande 1 bar
• Anbefalet tilgangstryk 1 - 5 bar
• Driftstryk maks. 10 bar
• Prøvetryk 10 bar
• Gennemstrømning ved 3 bar tilgangstryk
- uden efterkoblede modstande ca. 15 l/min.
- med udløb 42 132 / 42 133 ca. 9 l/min.
• Temperatur maks. 70 °C
• Forsyningsspænding 6 V, litiumbatteri
(type CR-P2)
• Automatisk sikkerhedsfrakobling: 60 sek.
(fabriksindstilling)
• Batterikontrol (blinksignal)
• Automatisk skylning (indstilling fra fabrik: deaktiveret)
• Modtagelsesområde med Kodak Gray Card,
grå side, 8 x 10", tværformat (indstilling fra fabrik):
- Start / stop vandudløb 3 - 7cm
- Automatisk stop for vandudløb > 35cm
• Beskyttelsesart IP 56
• Efterløbstid (indstilling fra fabrik) 1 sek.
• Mindste gennemstrømning = 5 l/min.
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Specialtilbehør,se reservedele, foldeside I.

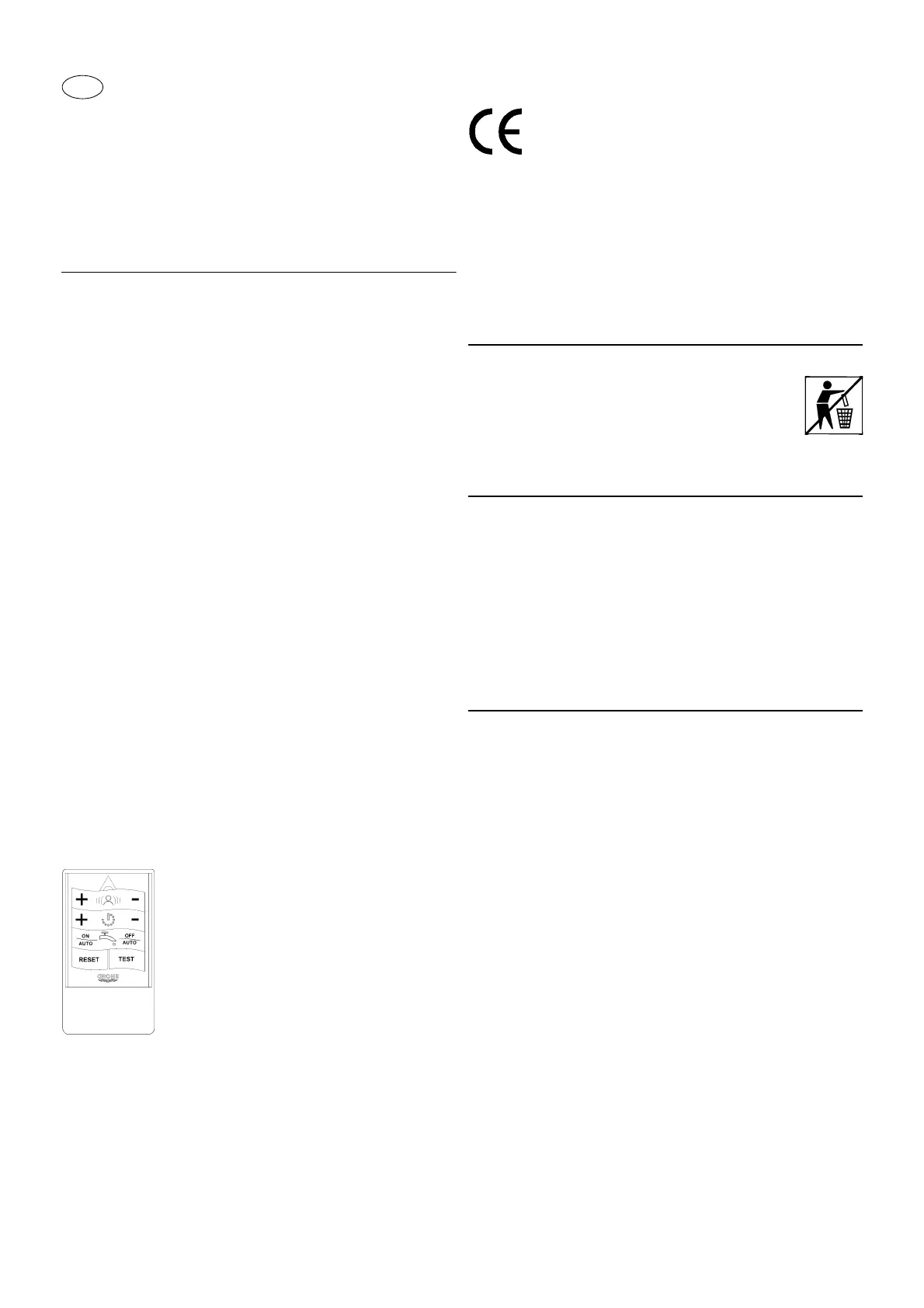

• Med den infrarøde fjernbetjening
(bestillingsnummer: 36 206) kan følgende indstillinger
foretages og ændres.
• Forafspærring 42mm (best.nr.: 42 277).
• Udløb 192mm (best.-nr.: 42 132).
• Udløb 160mm (best.-nr.: 42 133).
• Selvlukkende patron (best.-nr.: 43 497).
Godkendelse og overensstemmelse
Overensstemmelseserklæringerne kan rekvireres på følgende
adresse:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica, Tyskland
Henvisninger til bortskaffelse
Batteriet skal bortskaffes som foreskrevet!
Installation
Skyl rørledningerne igennem!
Montering og påskruning af armatur
Vær opmærksom på måltegningen på foldeside I.
• Sæt rosetten (A) på og skru armaturet fast,
se foldeside II, ill. [1].
Åbn for vandet og kontroller, om tilslutningerne er tætte!
Betjening
Den infrarøde elektronik udsender et usynligt, pulseret lys.
Infrarødelektronikken er på fabrikken indstillet således:
Start vandudløb
Hold hånden ca. 3 - 7cm foran følermekanismen (B), se ill. [2]
Stop vandudløb
Når personen fjerner sig fra følermekanismen eller igen
nærmer denne sig med hånden, stopper vandudløbet
efter 1 sek. (indstilling fra fabrik).
Følermekanismens rækkevidde afhænger af objektets
refleksionsegenskaber.
Bemærk:
Til anonym brug anbefaler vi at anbringe vedlagte mærkat
(best.nr.: 42 178).
- Indstilling af modtagelsesområde (3 - 50cm)
- Indstilling af efterløbstid (0 - 10 sek.)
- Sluk for armaturet
- Genopretning af grundindstillinger
- Testmodus
= simulering uden vand
- Indstil automatisk
sikkerhedsfrakobling (5 - 420 sek.)
- Omstilling af registreringsarten
- Indstilling og aktivering af automatisk
skylning
Dette produkt opfylder alle krav i de pågældende
EU-direktiver.
