25
N
Bruksområde
Infrarødarmatur, egnet for:
• Direkte tilkobling til kaldtvannsforsyningen
• Tilkobling på avgangen til en forhåndsinnstilt
blandevannsforsyning
Tekniske data
• Minimum dynamisk trykk uten
etterkoblede motstander 0,5 bar
• Minimum dynamisk trykk med
etterkoblede motstander 1bar
• Anbefalt dynamisk trykk 1 - 5 bar
• Driftstrykk maks. 10 bar
• Kontrolltrykk 10 bar
• Gjennomstrømning ved 3 bar dynamisk trykk
- uten etterkoblede motstander ca. 15 l/min
- med kran 42 132 / 42 133 ca. 9 l/min
• Temperatur maks. 70 °C
• Forsyningsspenning 6 V litiumbatteri
(type CR-P2)
• Automatisk sikkerhetsutkobling: 60 s
(innstilling fra fabrikk)
• Batterikontroll (blinksignal)
• Automatisk spyling (innstilling fra fabrikk: deaktivert)
• Mottaksområde med Kodak Gray Card,
grå side, 8 x 10", tverrformat (innstilling fra fabrikk):
- Start / stopp vannstrøm 3 - 7cm
- Automatisk stopp av vannstrøm > 35cm
• Beskyttelse IP 56
• Etterløpstid (innstilling fra fabrikk) 1 s
• Minimum gjennomstrømning = 5 l/min
Ved statisk trykk over 5 bar monteres en trykkreduksjonsventil.
Ekstra tilbehør, se reservedeler på utbrettside I.

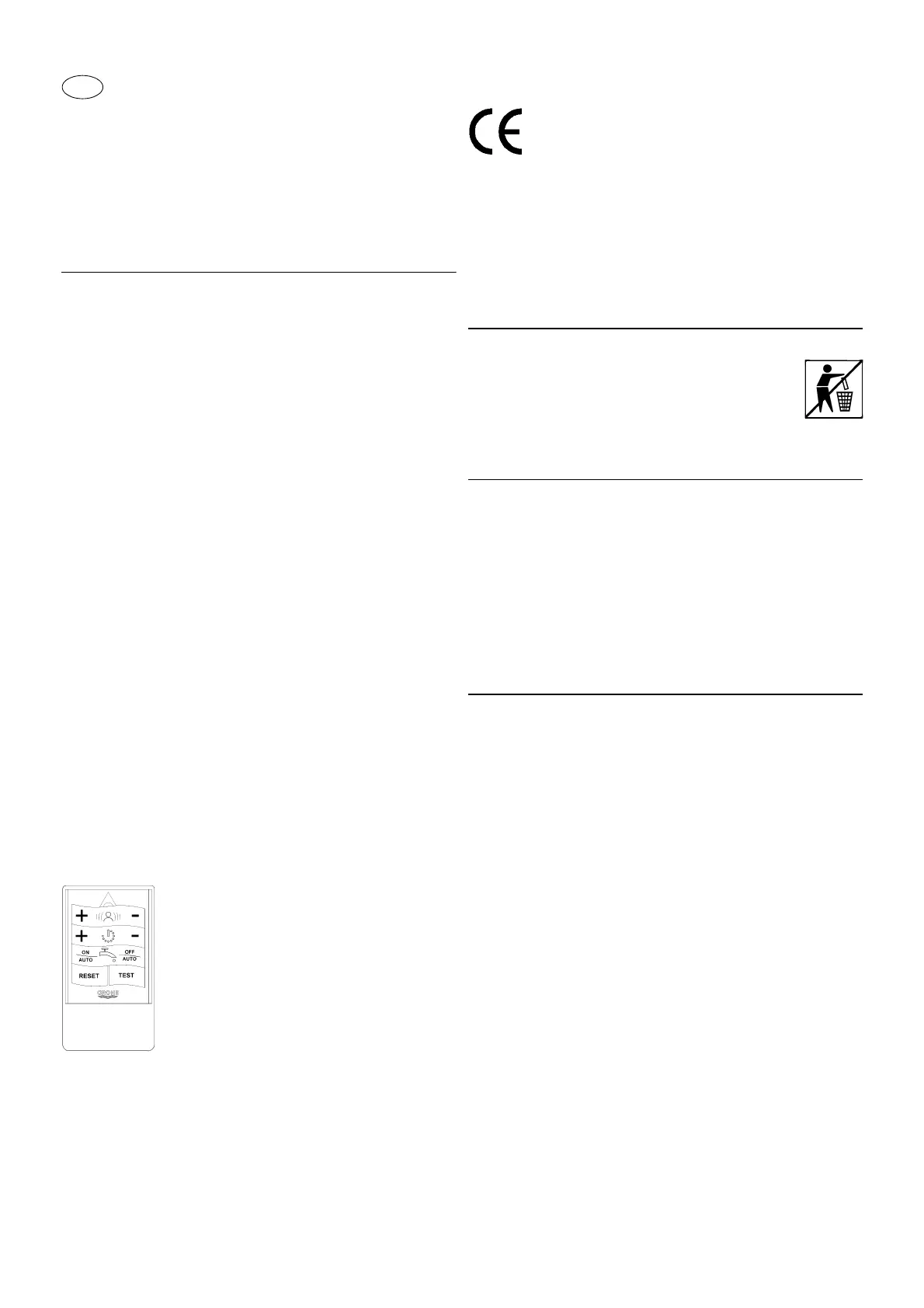

• Med infrarød-fjernkontrollen (best. nr.: 36 206) kan følgende
innstillinger foretas og endres:
• 42mm forsperre (best. nr.: 42 277).
• 192mm kran (best. nr.: 42 132).
• 160mm kran (best. nr.: 42 133).
• Selvlåsende patron (best. nr.: 43 497).
Godkjenning og konformitet
Samsvarserklæringene kan bestilles fra følgende adresse:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Informasjon om kassering
Kast batteriet i henhold til gjeldende forskrifter.
Installering
Spyl rørledningene!
Monter armaturen og skru den fast
Se måltegningen på utbrettside I.
• Sett på rosetten (A), og skru på armaturen, se utbrettside II,
bilde [1].
Åpne vanntilførselen, og kontroller at koblingene er tette.
Betjening
Infrarød-elektronikken sender ut usynlig, pulsert lys.
Infrarød-elektronikken er innstilt slik fra fabrikken:
Start av vannstrøm
Hold hånden ca. 3 - 7cm foran sensorikken (B), se bilde [2].
Stopp av vannstrøm
Personen fjerner seg fra sensorikkens registreringsområde
eller holder hånden nær sensorikken igjen. Vannstrømmen
stopper etter 1 s (innstilling fra fabrikk).
Rekkevidden til sensorikken avhenger av
refleksjonsegenskapene til objektet som registreres.
Merk:
Vi anbefaler å sette på medfølgende klistremerke hvis
brukerne er ukjente (best. nr.: 42 178).
- Innstilling av mottaksområde (3 - 50 cm)
- Innstilling av etterløpstid (0 - 10 s)
- Slå av armaturen
- Gjenopprette grunninnstillingen
- Testmodus
= vannløs simulering
- Innstilling av den atomatiske
sikkerhetsutkoblingen (5 - 420 s)
- Omkobling av registreringsform
- Aktivere og justere automatisk spyling
Dette produktet er i samsvar med kravene
i de respektive EU-retningslinjene.
