28
FIN
Käyttöalue
Infrapunahana, joka soveltuu:
• suoraan liitäntään kylmän veden syöttöjohtoon
• liitäntään sekoitetun veden syöttöjohtoon
Tekniset tiedot
• Vähimmäisvirtauspaine ilman
jälkikytkettyjä vastuksia 0,5 bar
• Vähimmäisvirtauspaine jälkikytkettyjen
vastuksien kanssa 1 bar
• Suositeltu virtauspaine 1 - 5 bar
• Käyttöpaine enint. 10 bar
• Testipaine 10 bar
• Läpivirtaus, kun virtauspaine on 3 baria:
- ilman jälkikytkettyjä vastuksia n. 15 l/min
- juoksuputkella 42 132 / 42 133 n. 9 l/min
• Lämpötila enint. 70 °C
• Syöttöjännite 6 V-litiumparisto
(tyyppi CR-P2)
• Automaattinen turvakatkaisu: 60 s
(tehdasasetus)
• Paristovalvonta (vilkkusignaali)
• Automaattinen huuhtelu (tehdasasetus: deaktivoitu)
• Vastaanottoalue Kodak Gray Cardilla, harmaa sivu, 8 x 10”,
poikittaiskoko (tehdasasetus):
- Vedentulon aloitus / lopetus 3 - 7cm
- Vedentulon automaattinen lopetus > 35cm
• Kotelointiluokka IP 56
• Jälkivirtausaika (tehdasasetus) 1 s
• Vähimmäisläpivirtaus = 5 l/min
Asenna paineenalennusventtiili lepopaineiden
ylittäessä 5 baria.
Lisätarvikkeet, ks. varaosat, kääntöpuolen sivu I.

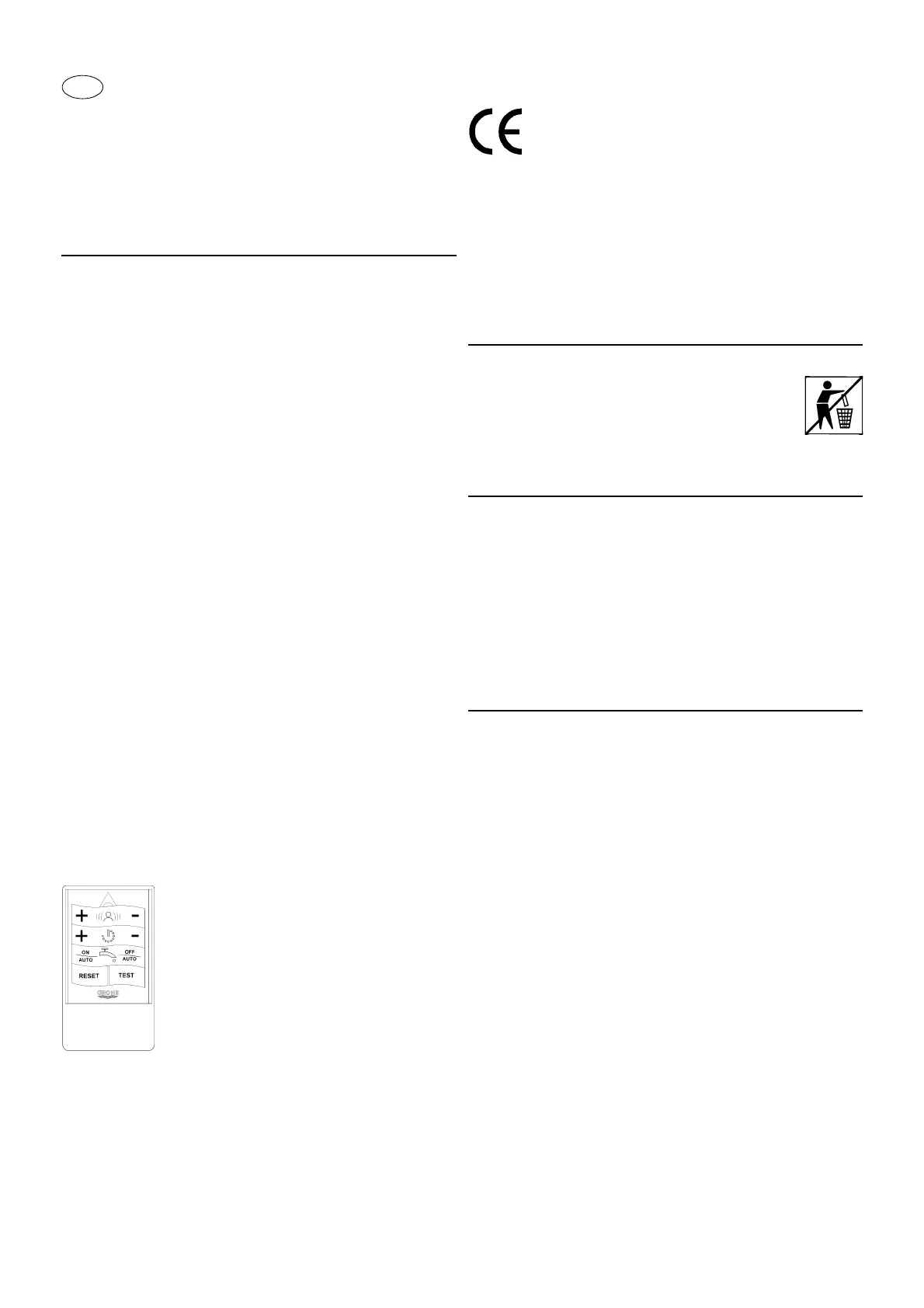

• Infrapunakauko-ohjaimella (tilausnumero: 36 206) voidaan
tehdä ja muuttaa seuraavia asetuksia.
• Katkaisin 42mm (tilausnumero: 42 277).
• Juoksuputki 192mm (tilausnumero: 42 132).
• Juoksuputki 160mm (tilausnumero: 42 133).
• Automaattisesti sulkeutuva säätöosa
(tilausnumero: 43 497).
Hyväksyntä ja vaatimustenmukaisuus
Vaatimustenmukaisuusvakuutukset ovat tilattavissa
seuraavasta osoitteesta:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Hävitysohje
Hävitä käytöstä poistettu paristo asianmukaisesti!
Asennus
Huuhtele putket!
Hanan asennus
Huomaa kääntöpuolen sivulla I oleva mittapiirros.
• Laita peitelaatta (A) paikalleen ja ruuvaa hana kiinni,
ks. kääntöpuolen sivu II, kuva [1].
Avaa vedentulo ja tarkasta liitäntöjen tiiviys!
Käyttö
Infrapunaelektroniikka lähettää näkymätöntä, sykkivää valoa.
Infrapunaelektroniikka on säädetty tehtaalla seuraavasti:
Vedentulon aloitus
Kättä pidetään 3 - 7cm etäisyydellä tunnistinlaitteiston (B)
edessä, ks. kuva [2].
Vedentulon lopetus
Kun hanan käyttäjä poistuu tunnistinlaitteiston
tunnistusalueelta tai käsi laitetaan uudelleen
tunnistinlaitteiston lähelle, vedentulo lakkaa 1 s kuluttua
(tehdasasetus).
Tunnistinlaitteiston toimintasäde riippuu tunnistettavan
objektin heijastusominaisuuksista.
Ohje:
Anonyymiä käyttöä varten suosittelemme kiinnittämään
oheisen tarran (tilausnumero: 42 178).
- Vastaanottoalueen (3 - 50cm) säätö
- Jälkivirtausajan (0 - 10 s) säätö
- Hanan poiskytkentä
- Perusasetusten palautus
- Testaustila
= vedetön simulointi
- Automaattisen
turvakatkaisun (5 - 420 s)
säätö
- Tunnistustavan vaihto
- Automaattisen huuhtelun aktivointi ja säätö
Tämä tuote vastaa asianomaisten EU-direktiivien
vaatimuksia.
