PL
Zakres stosowania
Armatura z czujnikiem podczerwieni przystosowana do:
•bezpośredniego podłączenia do zasilania zimną wodą
•podłączenia do wstępnie przygotowanej wody zmieszanej
Dane techniczne
•Minimalne ciśnienie przepływu
bez dodatkowych oporów 0,5 bar
•Minimalne ciśnienie przepływu
przy dodatkowych oporach 1 bar
• Zalecane ciśnienie przepływu 1 - 5 bar
•Ciśnienie robocze maks. 10 bar
•Ciśnienie kontrolne 10 bar
•Przepływ przy ciśnieniu przepływu wynoszącym 3 bar:
- bez dodatkowych oporów ok. 15 l/min
- z wylewką 42 132 / 42 133 ok. 9 l/min
• Temperatura maks. 70 °C
•Napięcie zasilające 6 V, bateria litowa
(typ CR-P2)
• Automatyczny wyłącznik zabezpieczający: 60 s
(nastawa fabryczna)
• Sygnalizacja wyczerpania baterii zasilającej
(migający sygnał)
•Przepłukiwanie automatyczne
(nastawa fabryczna: wyłączone)
• Obszar odbioru według Kodak Gray Card, szara strona,
8 x 10”, orientacja pozioma (nastawa fabryczna):
-Przepływ wody start / stop: 3 - 7cm
- Automatyczne zatrzymanie przepływu wody > 35cm
• Klasa ochronna IP 56
• Czas wypływu wody (nastawa fabryczna) 1 s
•Przepływ minimalny = 5 l/min
Jeżeli ciśnienie statyczne przekracza 5 bar,
należy wmontować reduktor ciśnienia.
Wyposażenie dodatkowe, zob. części zamienne,
strona rozkładana I.

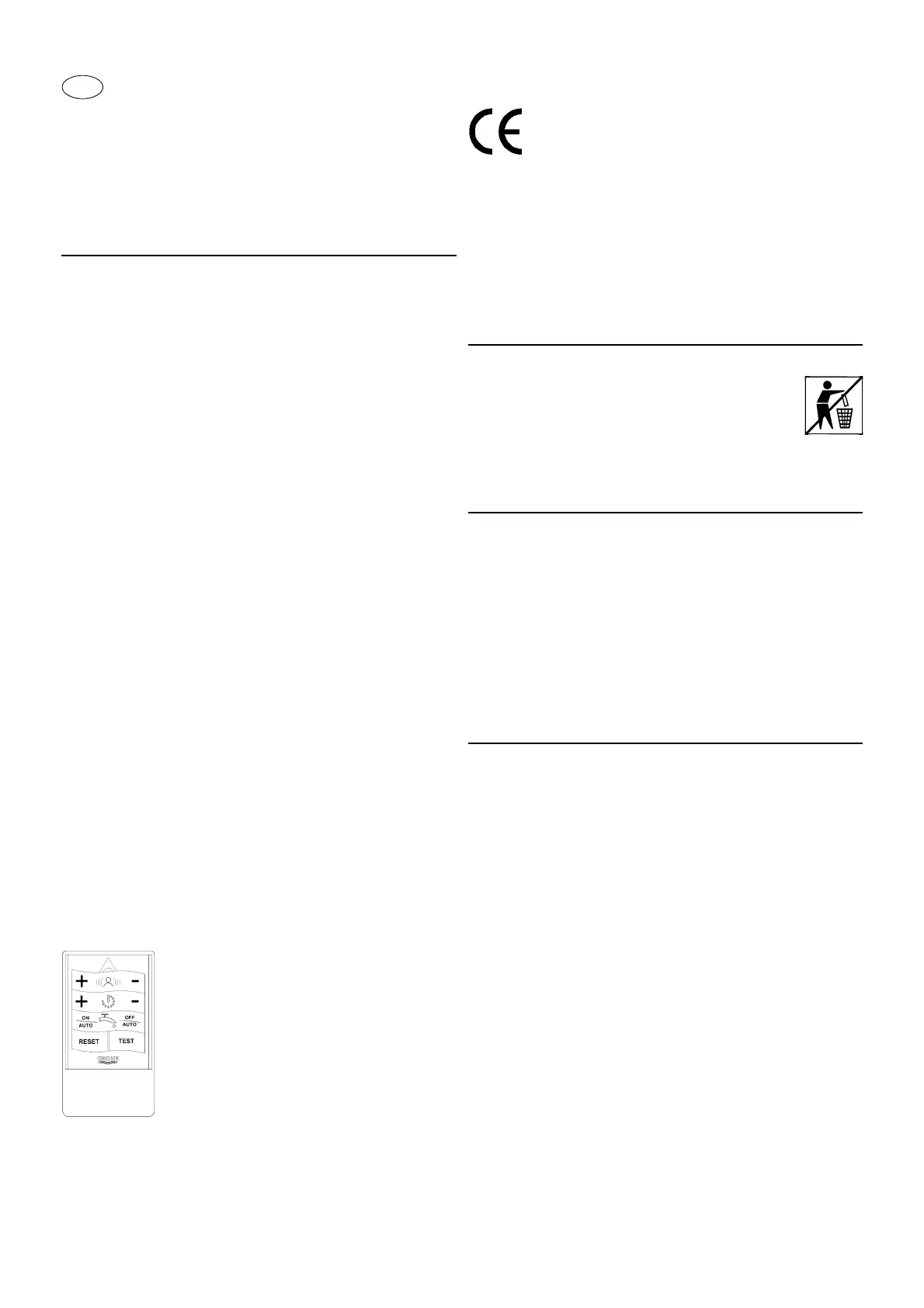

• Przy użyciu pilota zdalnego sterowania na podczerwień
(nr katalog.: 36 206) można nastawić lub zmienić
następujące ustawienia.
•Główny zawór odcinający42mm (nr kat.: 42 277).
• Wylewka 192mm (nr kat.: 42 132).
• Wylewka 160mm (nr kat.: 42 133).
• Zawór samozamykający (nr katalog.: 43 497).
Atesty i zgodność z normami
Oświadczenia dotyczące zgodności można uzyskać pod
następującym adresem:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Wskazówka dotycząca utylizacji
Baterię zasilającą należy utylizować w sposób
zgodny z przepisami!
Instalacja
Przepłukać instalację wodną!
Zamontowanie i przykręcenie armatury
Przestrzegać rysunku wymiarowego na stronie rozkładanej I.
•Nałożyć rozetkę (A) i przykręcić armaturę, zob. strona
rozkładana II, rys. [1]
Otworzyć dopływ wody i sprawdzić szczelność
podłączeń!
Obsługa
Elektroniczny układ podczerwieni wysyła niewidoczne
pulsujące światło.
Układ elektroniczny został ustawiony fabrycznie w następujący
sposób:
Początek przepływu wody
Umieścić rękę w odległości 3 - 7cm przed czujnikiem (B),
zobacz rys. [2].
Zatrzymanie przepływu wody
Po opuszczeniu zasięgu działania czujnika lub w wyniku
ponownego zbliżenia dłoni przepływ zostaje zatrzymany
po upływie 1 s (nastawa fabryczna).
Zasięg układu czujnika zależy od zdolności odbijania
promieniowania podczerwonego przez otoczenie czujnika.
Uwaga:
W przypadku wykorzystania przez różnych użytkowników
proponujemy umieszczenie załączonej naklejki
(nr kat.: 42 178).
- Nastawianie zasięgu działania (3 -50cm)
- Nastawianie czasu wypływu wody (0 - 10 s)
-Wyłączanie przepływu wody
- Przywrócenie ustawień podstawowych
- Tryb testowy =
symulacja bez wody
- Ustawianie automatycznego
wyłącznika
zabezpieczającego (5- 420 s)
-Przełączenie rodzaju detekcji
- Uruchamianie i regulacja przepłukiwania
automatycznego
Wyrób odpowiada wymaganiom zawartym
w odpowiednich dyrektywach UE.
