GR
Πεδίο εφαρµογής
Μπαταρία υπέρυθρων, κατάλληλη για:
• Απευθείας σύνδεση στην παροχή κρύου νερού
• Σύνδεση στην έξοδο µίας παροχής νερού µίξης
Τεχνικά στοιχεία
• Ελάχιστη πίεση ροής χωρίς µετέπειτα αντιστάσεις 0,5 bar
• Ελάχιστη πίεση ροής µε µετέπειτα αντιστάσεις 1 bar
• Συνιστώµενη πίεση ροής 1 - 5 bar
• Πίεση λειτουργίας µέγιστη 10 bar
• Πίεση ελέγχου 10 bar
• Παροχή σε πίεση ροής 3 bar:
- χωρίς µετέπειτα αντιστάσεις περ. 15 l/min
-µε εκροή 42 132 / 42 133 περ. 9 l/min
• Θερµοκρασία µέγ. 70 ξC
•Tάση τροφοδοσίας Μπαταρία λιθίου 6 V
(τύπος CR-P2)
• Αυτόµατη διακοπή λειτουργίας ασφαλείας: 60 δευτ.
(εργοστασιακή ρύθµιση)
• Έλεγχος µπαταρίας (αναλάµπον σήµα)
• Αυτόµατη πλύση (εργοστασιακή ρύθµιση:
απενεργοποιηµένη)
• Περιοχή λήψης µε Kodak Gray Card, γκρι σελίδα, 8 x 10",
οριζόντια διάταξη (εργοστασιακή ρύθµιση):
- Έναρξη / διακοπή ροής νερού 3 - 7cm
- Αυτόµατη διακοπή ροής νερού >35cm
• Βαθµός Προστασίας IP 56
• Χρόνος υστέρησης (εργοστασιακή ρύθµιση)1 δευτ.
• Ελάχιστη ροή = 5 l/min
Σε πιέσεις ηρεµίας µεγαλύτερες από 5 bar θα πρέπει να
τοποθετηθεί µια βαλβίδα µείωσης της πίεσης.
Προαιρετικός εξοπλισµός, βλ. αναδιπλούµενη σελίδα Ι
Ανταλλακτικά

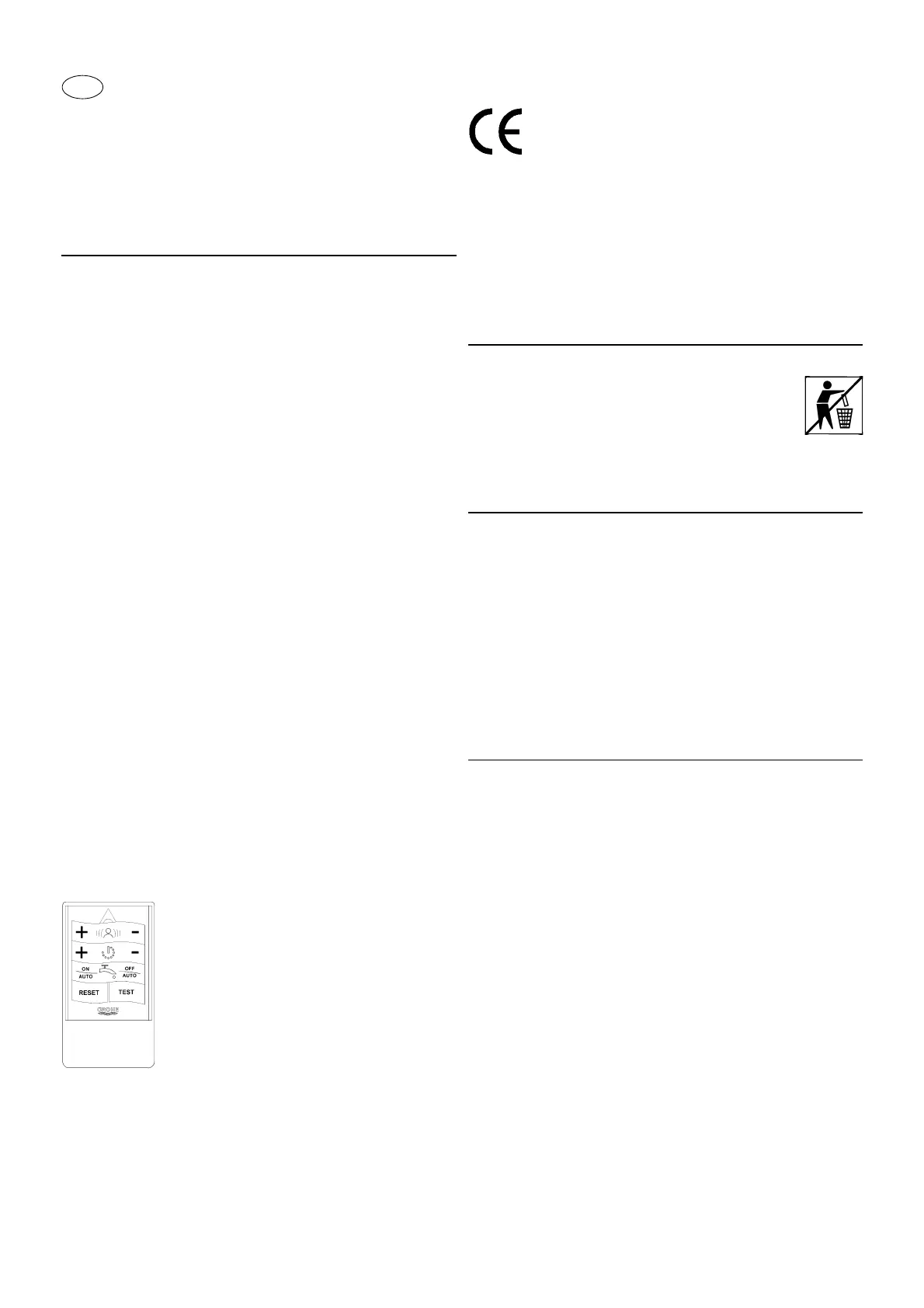

• Με τον τηλεχειρισµό µε υπέρυθρες ακτίνες (Αρ.
παραγγελίας:36206) µπορείτε να πραγµατοποιήσετε τις
παρακάτω ρυθµίσεις και αλλαγές.
• Βαλβίδα αποκλεισµού 42mm (Αρ. παραγγελίας: 42 277).
• Εκροή 192mm (Αρ. παραγγελίας: 42 132).
• Εκροή 160mm (Αρ. παραγγελίας: 42 133).
• Μηχανισµός αυτόµατης διακοπής (Αρ.
παραγγελίας:43497).
Έγκριση και συµβατότητα
Τα πιστοποιητικά συµβατότητας µπορείτε να τα προµηθευθείτε
από την εξής διεύθυνση:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Υπόδειξη απόρριψης
Απορρίψτε τη µπαταρία µε τον προβλεπόµενο
τρόπο!
Εγκατάσταση
Ξεπλύνετε τις σωληνώσεις!
Τοποθετήστε και βιδώστε τη µπαταρία
Προσέξτε τα σχέδια µε τις διαστάσεις στην αναδιπλούµενη
σελίδα I.
• Τοποθετήστε τη ροζέτα (Α) και βιδώστε τη µπαταρία,
βλ. αναδιπλούµενη σελίδα IΙ, εικ.[1].
Ανοίξτε την παροχή του νερού και ελέγξτε τη στεγανότητα
των συνδέσεων!
Λειτουργία
Η ηλεκτρονική µονάδα υπέρυθρων εκπέµπει µία αόρατη,
παλλόµενη φωτεινή δέσµη.
Το ηλεκτρονικό σύστηµα υπέρυθρων έχει ρυθµιστεί από τον
κατασκευαστή ως εξής:
Έναρξη ροής νερού
Κρατήστε το χέρι σας σε απόσταση 3 - 7cm µπροστά από τον
αισθητήρα (Β), βλ. εικ. [2].
∆ιακοπή ροής νερού
Με την αποµάκρυνση του ατόµου από την περιοχή ανίχνευσης
του αισθητήρα ή µε την εκ νέου προσέγγιση του χεριού στον
αισθητήρα, η ροή νερού σταµατά µετά από 1 δευτερόλεπτο
(εργοστασιακή ρύθµιση).
Η εµβέλεια του αισθητήρα εξαρτάται από τις ανακλαστικές
ιδιότητες του αντικειµένου που ανιχνεύεται από τον αισθητήρα.
Παρατήρηση:
Για ανώνυµη χρήση προτείνουµε να τοποθετήσετε
το συνοδευτικό αυτοκόλλητο (Αρ. παραγγελίας: 42 178).
- Ρύθµιση περιοχής λήψης (3 - 50cm)
- Ρύθµιση χρόνου υστέρησης (0 - 10 δευτ.)
- Απενεργοποίηση των εξαρτηµάτων
- Επαναφορά βασικών ρυθµίσεων
- Κατάσταση ελέγχου
= Προσοµοίωση χωρίς
ροή νερού
- Ρύθµιση αυτόµατης
διακοπής
ασφαλείας (5 - 420 δευτ.)
- Αλλαγή τρόπου ανίχνευσης
- Ενεργοποίηση και ρύθµιση αυτόµατης
πλύσης
Αυτό το προϊόν πληροί τις προδιαγραφές των
αντίστοιχων οδηγιών της ΕΕ.
