CZ
Oblast použití
Armatura s infračerveným dálkovým ovládáním je
určená pro:
•přímé připojení na přívodní potrubí studené vody
•připojení na výstup předřazeného zařízení na přípravu
smíšené vody
Technické údaje
• Minimální proudový tlak bez dodatečně
zapojených odporů 0,5 baru
• Minimální proudový tlak s dodatečně
zapojenými odpory 1 bar
• Doporučený proudový tlak 1 - 5 barů
• Provozní tlak max. 10 barů
• Zkušební tlak 10 barů
•Průtok při proudovém tlaku 3 bary:
- bez dodatečně zapojených odporů cca 15 l/min
- s výtokovým hrdlem 42 132 / 42 133 cca 9 l/min
• Teplota max. 70 °C
• Napájecí napětí 6 V lithiová baterie
(typ CR-P2)
• Automatické bezpečnostní vypnutí: 60 s
(nastavení z výroby)
• Kontrola baterie (signalizace blikáním)
• Automatické vyplachování (nastavení z výroby:
deaktivováno)
•Přijímací dosah s kartou Kodak Gray Card,
šedá strana, 8 x 10”, příčný formát (sériové nastavení):
-Spuštění /zastavení vytékání vody 3 – 7cm
- Automatické zastavení vytékání vody > 35cm
• Druh el. ochrany IP 56
• Doba doběhu (nastavení z výroby) 1 s
• Minimální průtok = 5 l/min
Při statických tlacích vyšších než 5 barů se musí namontovat
redukční ventil.
Zvláštní příslušenství, viz náhradní díly, skládací strana I.

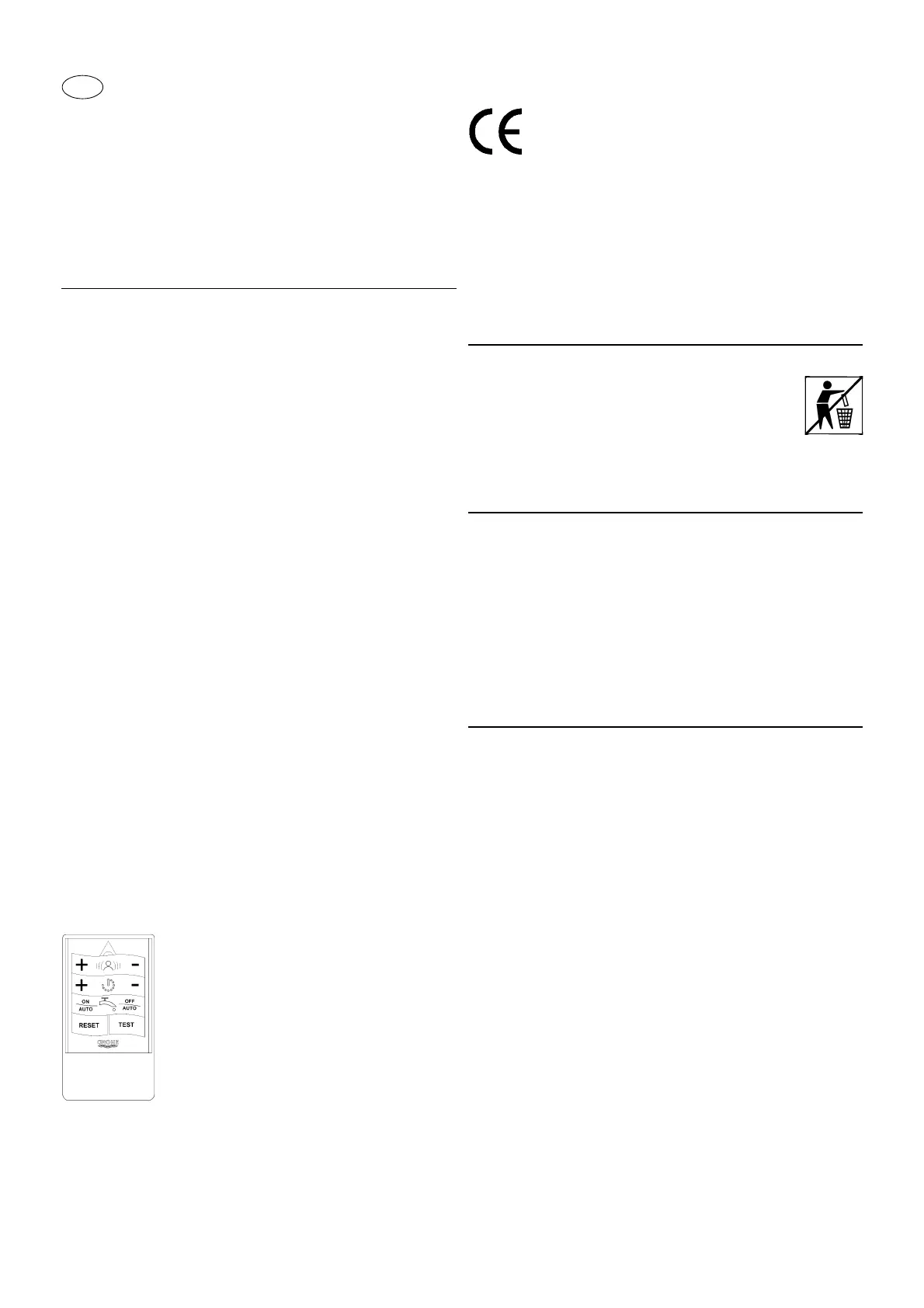

•Pomocí infračerveného dálkového ovládání (obj. č.: 36 206)
lze nastavovat a měnit následující parametry:
•Předuzávěr 42mm (obj. čís.: 42 277).
• Výtokové hrdlo 192mm (obj. čís.: 42 132).
• Výtokové hrdlo 160mm (obj. čís.: 42 133).
• Samouzavírací kartuše (obj. čís.: 43 497).
Schválení a konformita výrobku
Prohlášení o shodnosti výrobku lze na požádání obdržet
na následující adrese:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Upozornění pro ekologickou likvidaci odpadu
Při likvidaci použitých baterií dodržujte příslušné
předpisy pro ochranu životního prostředí!
Instalace
Potrubí dobře propláchněte!
Montáž a našroubování armatury
Dodržujte kótované rozměry na skládací straně I.
•Nasuňte růžici (A) a našroubujte armaturu, viz skládací
strana II, obr. [1].
Otevřete přívod vody a zkontrolujte těsnost spojů!
Obsluha
Elektronický systém infračerveného záření vysílá světelné
paprsky s neviditelnou vlnovou délkou.
Elektronický systém infračerveného záření je z výroby
nastaven následovně:
Spuštění vytékání vody
Podržte ruku ve vzdálenosti 3 – 7cm před senzorikou
armatury (B), viz obr. [2].
Zastavení vytékání vody
Vytékání vody se zastaví po uplynutí 1 s (nastavení z výroby)
po vzdálení se osoby z přijímacího dosahu nebo po
opětovném přiblížení ruky k senzorice armatury.
Přijímací dosah senzoriky řízení závisí na reflexních
vlastnostech přibližujícího se objektu.
Upozornění:
Pro veřejné použití doporučujeme nalepit přiloženou nálepku
(obj. čís.: 42 178).
- Nastavení přijímacího dosahu (3 – 50cm)
- Nastavení doby doběhu (0 - 10 s)
- Vypnutí armatury
-Zpětné nastavení základních parametrů
- Testovací režim
= simulace provozu bez
vody
- Nastavení automatického
bezpečnostního
vypnutí (5 - 420 s)
-Přepnutí režimu přijímacího dosahu
- Aktivování a nastavení funkce
automatického vyplachování
Tento výrobek splňuje všechny požadavky
příslušných směrnic EU.
