43
H
Felhasználási terület
Az infravörös csaptelep a következőkhöz alkalmazható:
• Közvetlen csatlakoztatás a hidegvíz rendszerhez
• Csatlakoztatás egy beépített kevertvíz egységhez
Műszaki adatok
• Minimális áramlási nyomás utánkapcsolt
ellenállások nélkül 0,5 bar
• Minimális áramlási nyomás
utánkapcsolt ellenállásokkal 1 bar
• Javasolt áramlási nyomás 1 - 5 bar
• Üzemi nyomás max. 10 bar
• Próbanyomás 10 bar
• Átfolyás 3 bar áramlási nyomásnál:
- után kapcsolt ellenállások nélkül kb. 15 l/perc
- 42 132 / 42 133 számú kifolyóval kb. 9 l/perc
•Hőmérséklet max.70 °C
• Tápfeszültség 6 V-líthium elem
(Typ CR-P2)
• Automatikus biztonsági lekapcsolás: 60 s
(gyári beállítás)
• Elem-ellenőrzés (villogó jel)
• Automatikus öblítés (gyári beállítás: inaktív)
• Vételi terület Kodak Gray Card segítségével,
szürke oldal, 8 x 10”, keresztformátum (gyári beállítás):
- Vízkifolyás start / stop 3 - 7cm
- Automatikus vízkifolyás stop >35cm
• Védelmi osztály IP 56
• Utánfolyási idő (gyári beállítás) 1 s
• Minimális átáramló mennyiség = 5 l/perc
5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő
szükséges!
Különleges tartozékok, lásd a kihajtható I. oldalon.

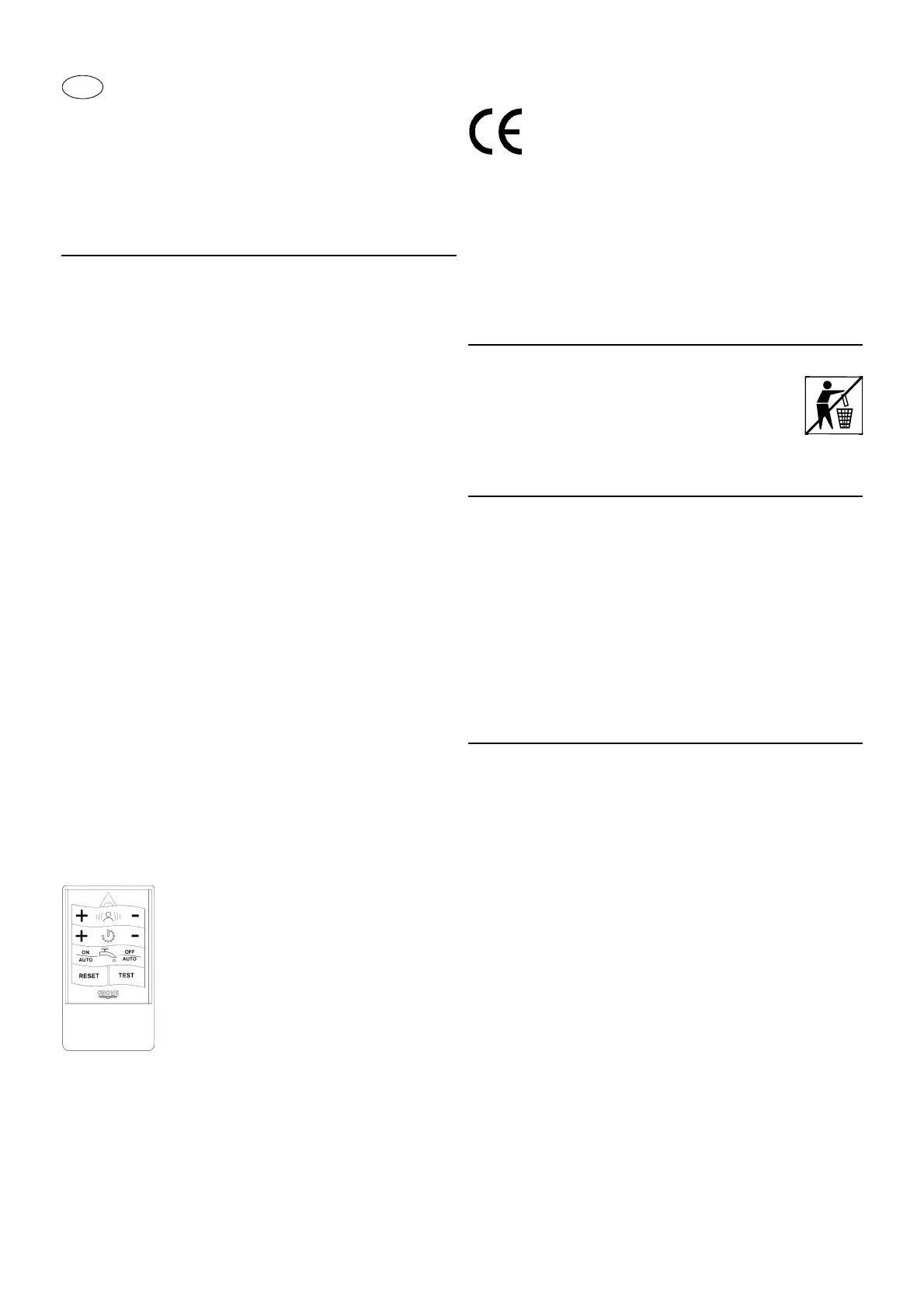

• Az infravörös távirányítóval (megr.sz.: 36 206) végezze
el a következő beállításokat és változtatásokat:
• 42mm-es elészerelt elzáró (megr.-sz.: 42 277)
• 192mm-es kifolyó (megr.-sz.: 42 132)
• 160mm-es kifolyó (megr.-sz.: 42 133)
• Önelzáró betét (megr.sz 43 497)*
Engedélyezés és konformitás
A konformitást igazoló nyilatkozatok a következő címről
rendelhetők meg:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
A megsemmisítésre vonatkozó utasítás
Az elemet előírásszerűen kell megsemmisíteni!
Felszerelés
Öblítse át a csővezetékeket!
Szerelje és csavarozza fel a csaptelepet
Az I. kihajtható oldalon található méretrajznak megfelelően
kell eljárni.
• Helyezz fel az (A) rózsát és csavarozza fel a csaptelepet,
lásd II. kihajtható oldal, [1]. ábra.
Nyissa meg a vízhálózat elzárószelepeit és ellenőrizze
a csatlakozások tömítettségét!
Kezelés
Az infravörös elektronika láthatatlan, pulzáló fényt bocsát ki.
Az infravörös elektronika gyárilag az alábbiak szerint lett
beállítva:
Vízfolyás indítása
A kézfejet 3 - 7cm távolságra kell tartani az érzékelőtől(B),
lásd [2]. ábra.
Vízfolyás leállítása
Ha a személy eltávolodik az érzékelő érzékelési területétől
illetve ha a kézfej érzékelő szenzorhoz történő újbóli
közelítése után a vízfolyás 1 mp elteltével leáll (gyári
beállítás).
A szenzorok hatótávolsága a céltárgy fényvisszaverő
tulajdonságaitól függ.
Útmutatás:
A névtelen használat érdekében javasoljuk a mellékelt cimke
felragasztását (megr.-sz.: 42 178).
- Vételi terület(3 – 50 cm) beállítása
- Utánfolyási idő (0 - 10 mp) beállítása
- Szerelvény kikapcsolása
- Alapbeállítások visszaállítása
-Teszt módusz
= Víznélküli szimuláció
- Automatikus
biztonsági
lekapcsolás (5 - 420 s) beállítása
- Érzékenység érték átállítása
- Automatikus öblítés aktiválása és beállítása
A termék eleget tesz az idevágó
EU-követelményeknek.
