46
P
Campo de aplicação
Torneira de infra-vermelhos adequada para:
• Ligação directa ao abastecimento de água fria
• Ligação no escoamento de um abastecimento de água
temperada pré-regulada
Dados Técnicos
• Pressão de caudal mínima sem resistências
ligadas a jusante 0,5 bar
• Pressão de caudal mínima com resistências
ligadas a jusante 1 bar
• Pressão de caudal recomendada 1 - 5 bar
• Pressão de serviço máx. 10 bar
• Pressão de teste 10 bar
• Débito a 3 bar de pressão de caudal:
- sem resistências ligadas a jusante aprox. 15 l/min
- com bica 42 132 / 42 133 aprox. 9 l/min
• Temperatura máx. 70 °C
• Tensão de alimentação Bateria de lítio de 6 V
(Tipo CR-P2)
• Fecho automático de segurança: 60 s
(regulação de fábrica)
• Controlo da bateria (sinal luminoso intermitente)
• Circuito automático de lavagem (regulação de fábrica:
desactivado
• Gama de recepção com Kodak Gray Card, lado cinzento,
8 x 10”, formato oblongo (regulação de fábrica):
- Início / Paragem do caudal de água 3 - 7cm
- Paragem automática do caudal de água > 35cm
• Tipo de protecção IP 56
• Tempo de paragem (regulação de fábrica) 1 s
• Caudal mínimo = 5 l/min
Em pressões estáticas superiores a 5 bar dever-se-á montar
um redutor de pressão.
Acessórios especiais, ver peças sobresselentes na página
desdobrável I.

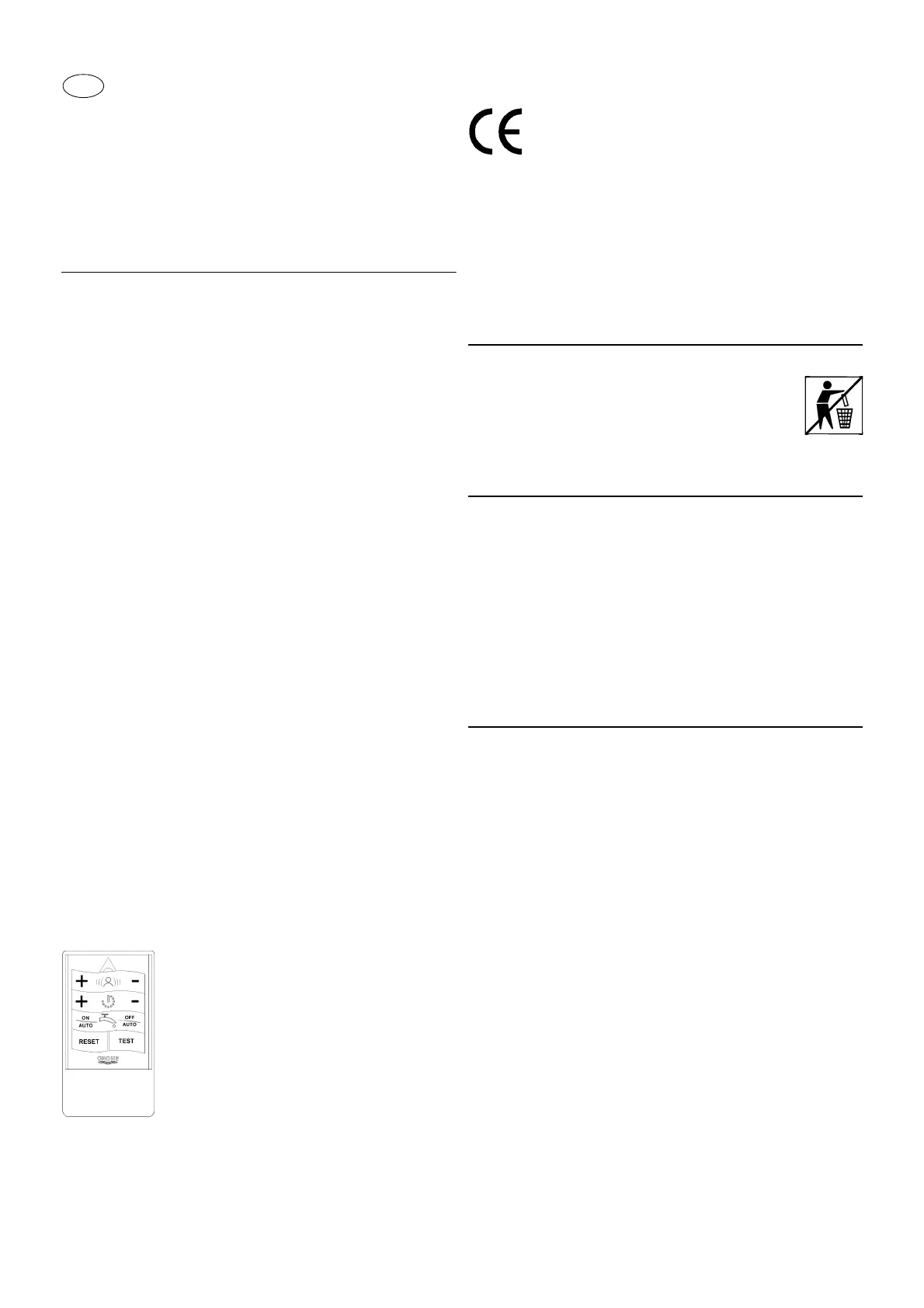

• Com o controlo remoto por infra-vermelhos
(nº de encomenda: 36 206) podem ser efectuadas
e alteradas as regulações indicadas em seguida.
• Válvula de segurança 42mm (nº de enc.: 42 277).
• Bica 192mm (nº de enc.: 42 132).
• Bica 160mm (nº de enc.: 42 133).
• Cartucho de fecho automático (nº de enc.: 43 497).
Licença e conformidade
As declarações de conformidade poderão ser requeridas para
o seguinte endereço:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica, Alemanha
Indicações de eliminação
Eliminar a bateria da forma adequada!
Instalação
Purgar as tubagens!
Montar e apertar a torneira
Consultar o desenho cotado na página desdobrável I.
• Inserir o espelho (A) e apertar a torneira, ver página
desdobrável II, fig. [1].
Abrir a entrada de água e verificar se as ligações estão
estanques!
Manuseamento
O dispositivo electrónico de raios infra-vermelhos emite uma
luz invisível pulsada.
O dispositivo electrónico de raios infra-vermelhos vem com
a seguinte regulação de fábrica:
Abertura do caudal de água
Manter a mão a uma distância de 3 - 7cm do sensor (B),
ver fig. [2].
Paragem do caudal de água
Ao afastar ou ao voltar a aproximar a mão do campo de
detecção do sensor, a água pára de correr após 1 s
(regulação de fábrica).
O alcance do sensor depende das propriedades reflectoras
dos objectos a serem detectados.
Nota:
Para utilização em locais públicos, recomendamos que
seja colado o autocolante juntamente fornecido (nº de
enc.: 42 178).
- Regular a gama de recepção (3 - 50cm)
- Regular o tempo de paragem (0 - 10 s)
- Desligar a torneira
- Repor as regulações de fábrica
- Modo de teste
= simulação sem água
- Ajustar o circuito de fecho automático
de
segurança (5 - 420 s)
- Mudar o tipo de detecção
- Regular e activar a lavagem automática.
Este produto satisfaz as exigências das directivas
comunitárias aplicáveis
