SLO
Področje uporabe
Infrardeča armatura primerna za:
• Neposreden priklop na hladno vodo
•Priključitev na dovod iz centralne mešalne baterije
Tehnični podatki
• Najnižji pretočni tlak brez priključenih uporov 0,5 bar
• Najnižji pretočni tlak s priključenimi upori 1 bar
• Priporočeni pretočni tlak 1 - 5 bar
• Delovni tlak največ 10 bar
• Preizkusni tlak 10 bar
• Pretok pri delovnem tlaku 3 bar:
- brez dodatnih uporov ca. 15 l/min
- z iztekom 42 132 / 42 133 ca. 9 l/min
• Temperatura maks. 70 °C
• Oskrbovalna napetost 6 V-litijeva baterija
(tip CR-P2)
• Samodejna nastavitev varnostnega izklopa: 60 s
(tovarniška nastavitev):
• Kontrola baterije (utripajoči signal)
• Samodejno izplakovanje (tovarniška nastavitev: izklopljena)
•Območje zaznavanja po Kodak Gray Card,
siva stran, 8 x 10", prečni format (tovarniška nastavitev):
-Začetek / prekinitev pretoka vode: 3 - 7cm
- Samodejna prekinitev pretoka vode: > 35cm
•Zaščita IP 56
• Čas iztoka (tovarniška nastavitev): 1 s
• Najmanjši pretok = 5 l/min
Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi
reducirni ventil.
Za posebno opremo, glej nadomestni deli, zložljiva stran I.

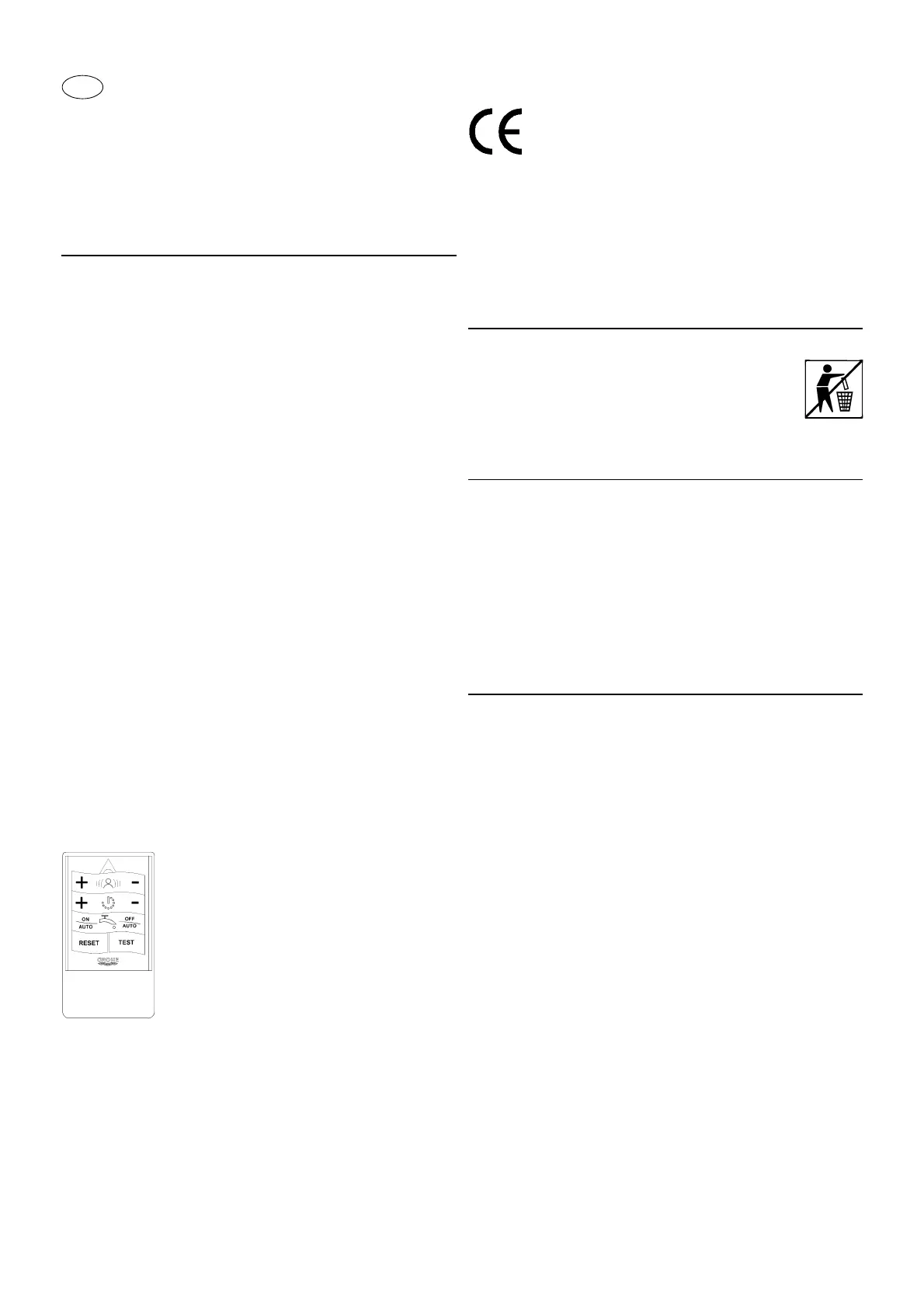

• Z infrardečim daljinskim upravljalnikom (št. naroč:36206)
je mogoče izvesti in spremeniti naslednje nastavitve.
• Vnaprejšnja zapora 42mm (št. naroč.: 42 277).
• Iztok 192mm (št. naroč.: 42 132).
• Iztok 160mm (št. naroč.: 42 133).
• Samo-zaporna kartuša (št. naroč.: 43 497).
Atest ali ustreznost
Izjave o skladnosti lahko zahtevate na spodnjem naslovu:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Navodila za odstranjevanje odpadkov
Baterije odstranite v skladu s predpisi!
Vgradnja
Izperite cevovod!
Montirajte armaturo in jo privijte
Glej risbo v merilu na zložljivi strani I.
• Namestite rozeto (A) in privijte armaturo, glej zložljivo
stran II, sl. [1].
Odprite dotok vode in preverite tesnjenje priključkov!
Upravljanje
Infrardeča elektronika oddaja nevidno utripajočo svetlobo.
Po tovarniških nastavitvah je infrardeča elektronika uravnana,
kakor sledi:
Vklop pretoka vode
Držite roko v razdalji 3 –7cm pred senzorjem (B), glej sl. [2].
Prekinitev pretoka vode
Ko se oseba umakne s področja zaznavanja senzorja ali
s ponovnim približanjem roke se pretok vode zaustavi
po 1 sekundi (tovarniška nastavitev).
Doseg senzorja je odvisen od lastnosti odboja zaznanega
objekta.
Opozorilo:
Za javno uporabo se priporoča namestitev priložene nalepke
(št. naroč.: 42 178).
- Nastavitev območja zaznavanja (3 -50cm)
- Nastavitev trajanja iztoka (0 –10 s)
- Izklop armature
- Povratek na osnovne nastavitve
- Testni modul
= simulacija brez vode
- Nastavitev samodejnega
varnostnega izklopa
(5 - 420 s)
-Preklop načinov zaznave
- Aktiviranje in nastavitev samodejnega
izplakovanja
Ta izdelek izpolnjuje zahteve ustreznih smernic- ES.
