Područje primjene
Infracrvena armatura prikladna je za:
• izravni priključak na opskrbu hladnom vodom
•priključak na izlaz predspojene opskrbe miješane vode
Tehnički podaci
• Minimalni hidraulički tlak bez priključenih otpornika 0,5 bar
• Minimalni hidraulički tlak s priključenim otpornicima 1 bar
• Preporučeni hidraulički tlak 1 - 5 bar
• Radni tlak maks. 10 bar
• Ispitni tlak 10 bar
• Protok kod hidrauličkog tlaka od 3 bar:
- bez priključenih otpornika oko 15 l/min
- s ispustom 42 132 / 42 133 oko 9 l/min
• Temperatura maks. 70 °C
• Opskrbni napon litijska baterija 6 V
(tip CR-P2)
• Automatsko sigurnosno isključivanje: 60 s
(tvornički podešeno)
• Kontrola baterija (treptavi signal)
• Automatsko ispiranje (tvornički podešeno: isključeno)
•Područje prijema s Kodak Gray karticom,
siva strana, 8x10”, poprečna veličina (tvornički podešeno):
-početak/zaustavljanje protoka vode 3 - 7cm
- Automatski početak protoka vode > 35cm
• Vrsta zaštite IP 56
• Vrijeme naknadnog rada (tvornički podešeno) 1 s
• Minimalni protok = 5 l/min
Ako tlak mirovanja premašuje 5 bar, tada je potrebno ugraditi
reduktor tlaka.
Poseban pribor, pogledajte zamjenske dijelove na preklopnoj
stranici I.

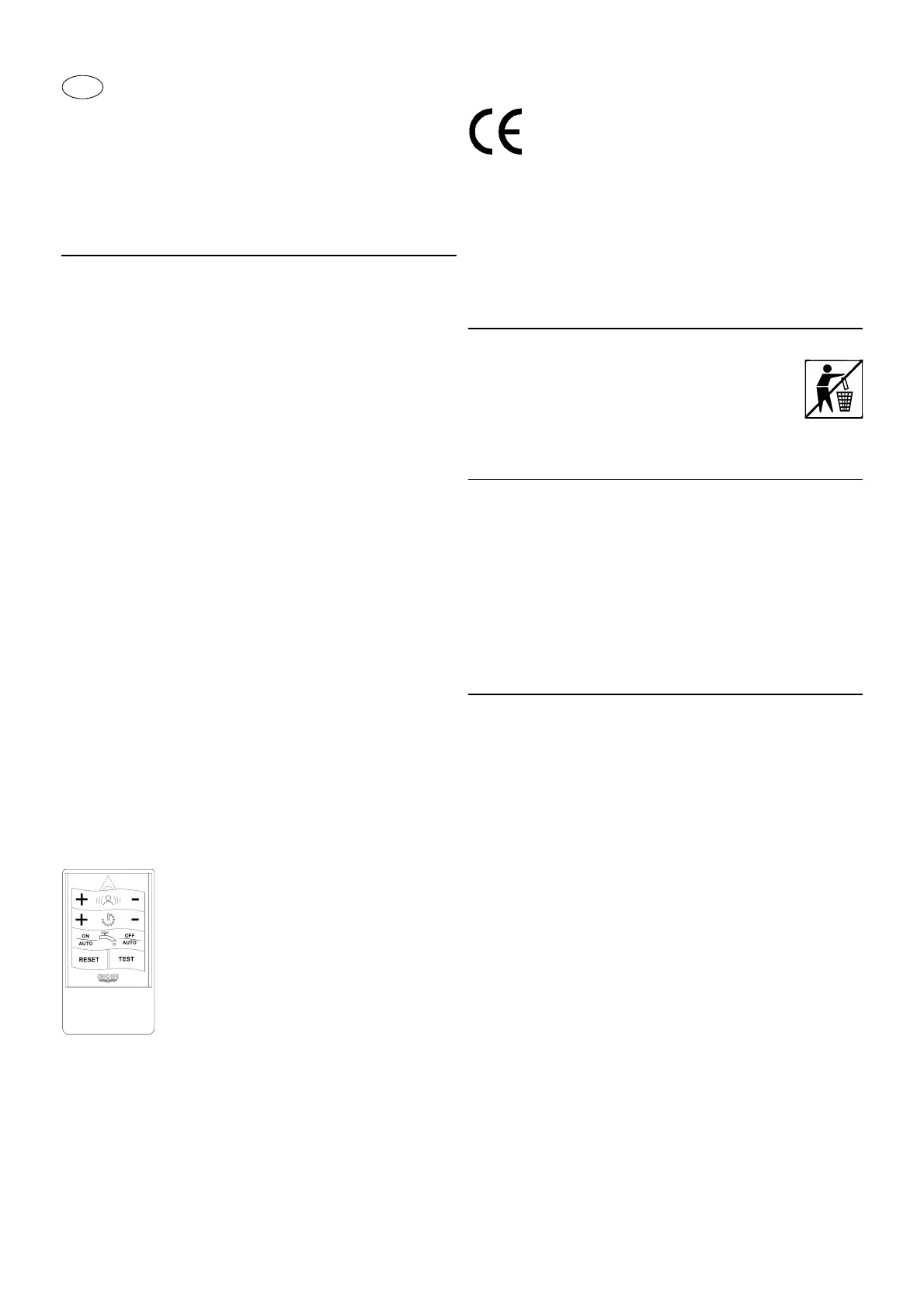

• Infracrvenim se daljinskim upravljačem (kataloški
broj: 36 206) mogu izvesti i izmijeniti sljedeće postavke.
• Predzapor 42mm (kataloški broj: 42 277).
• Ispust 192mm (kataloški broj: 42 132).
• Ispust 160mm (kataloški broj: 42 133).
• Samozaporna kartuša (kataloški broj: 43 497).
Odobrenje i usklađenost
Izjave o usklađenosti mogu se naručiti na sljedećoj adresi:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Upute za zbrinjavanje u otpad
Bateriju zbrinite u otpad sukladno važećim zakonima!
Ugradnja
Isperite cjevovode!
Montaža i pričvršćenje armature
Pridržavajte se dimenzijskih crteža na preklopnoj stranici I.
• Nataknite rozetu (A) i uvijte armaturu, pogledajte preklopnu
stranicu II, sl. [1].
Otvorite dovod vode i provjerite jesu li spojevi zabrtvljeni!
Rukovanje
Infracrvena elektronika odašilje nevidljivu pulsirajuću zraku.
Infracrvena elektronika tvornički je namještena na sljedeći način:
Početak protoka vode
Držite ruku na udaljenosti od 3 do 7cm ispred senzora (B),
pogledajte sl. [2].
Zaustavljanje protoka vode
Udaljavanjem osobe izvan područja prepoznavanja senzora
ili ponovnim približavanjem ruke senzoru zaustavlja se protok
vode nakon 1 sekunde (tvornički podešeno).
Domet senzora ovisi o reflektivnim svojstvima objekta koji
se registrira.
Napomena:
Za anonimnu uporabu preporučujemo da zalijepite priloženu
naljepnicu (kataloški broj: 42 178).
- podesiti područje prijema (od 3 do 50cm)
- podesiti vrijeme naknadnog
rada (od 0 do 10 s)
- isključiti armaturu
- vratiti tvorničke postavke
- ispitni režim
= simulacija bez vode
- podesiti automatsko
sigurnosno isključivanje
(od 5 do 420 s)
- promijeniti način registriranja
- aktivirati i podesiti automatsko ispiranje
Ovaj proizvod ispunjava zahtjeve važećih
odredaba EU.
