PA2/PA3
Allgemeiner Teil / General Section

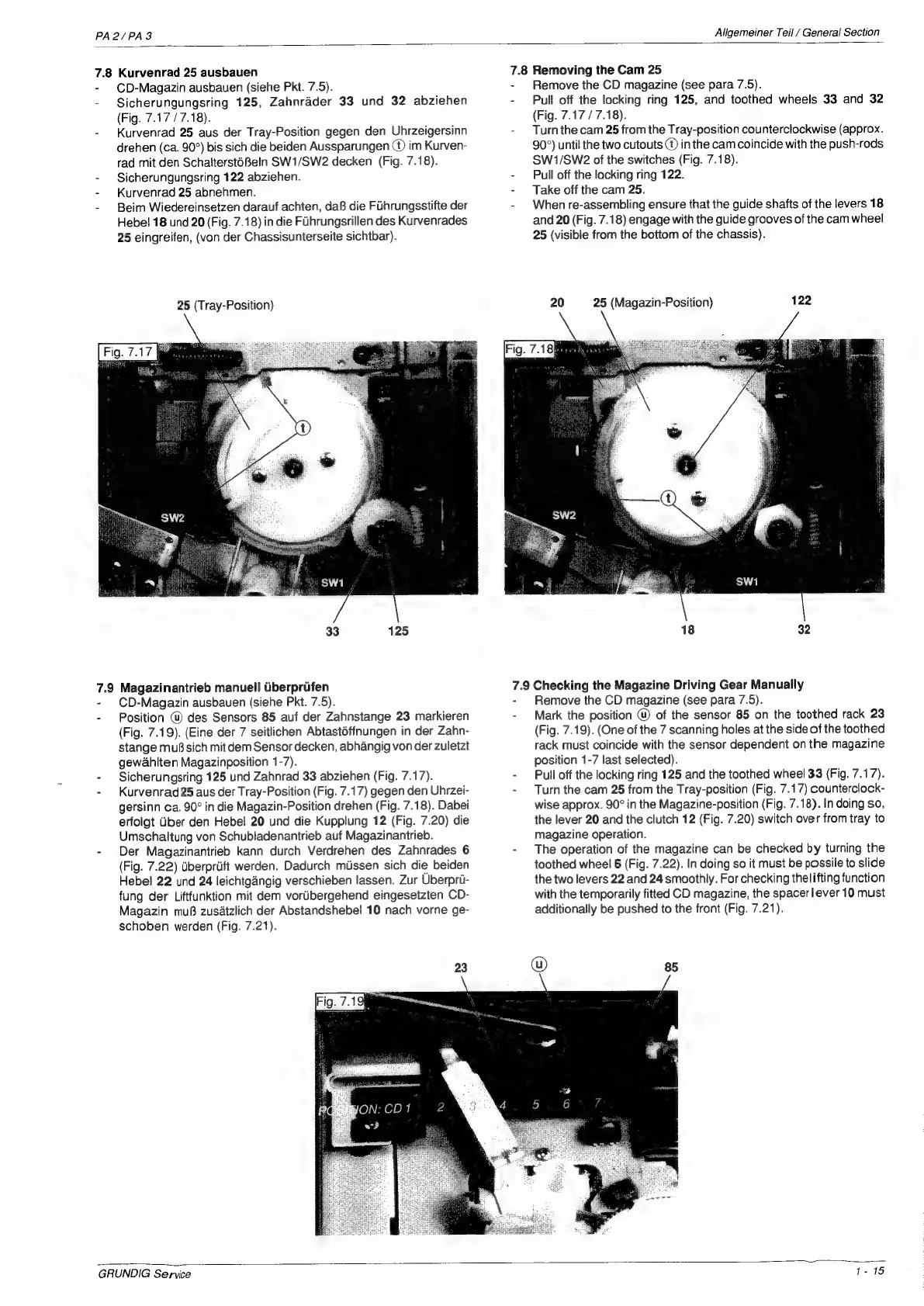

7.8 Kurvenrad 25 ausbauen
CD-Magazin ausbauen (siehe Pkt. 7.5).
Sicherungungsring
125,
Zahnrader
33
und
32
abziehen
(Fig.
7.17
/
7.18).
Kurvenrad 25 aus der Tray-Position gegen den Uhrzeigersinn
drehen (ca. 90°) bis sich die beiden Aussparungen @ im Kurven-
rad mit den SchalterstéBeln SW1/SW2 decken (Fig. 7.18).
Sicherungungsring 122 abziehen.
Kurvenrad 25 abnehmen.
Beim Wiedereinsetzen darauf achten, daB die Fihrungsstifte der
Hebe! 18 und 20 (Fig. 7.18) in die Fuhrungsrillen des Kurvenrades
25 eingreifen, (von der Chassisunterseite sichtbar).
25 (Tray-Position)
33 125
7.9 Magazinantrieb manuell Gberprifen
CD-Magazin ausbauen (siehe Pkt. 7.5).
Position @ des Sensors 85 auf der Zahnstange 23 markieren
(Fig. 7.19). (Eine der 7 seitlichen Abtast6ffnungen in der Zahn-
stange muB sich mit dem Sensor decken, abhangig von der zuletzt
gewahlten Magazinposition 1-7).
Sicherungsring 125 und Zahnrad 33 abziehen (Fig. 7.17).
Kurvenrad 25 aus der Tray-Position (Fig. 7.17) gegen den Uhrzei-
gersinn ca. 90° in die Magazin-Position drehen (Fig. 7.18). Dabei
erfolgt Uber den Hebe! 20 und die Kupplung 12 (Fig. 7.20) die
Umschaltung von Schubladenantrieb auf Magazinantrieb.
Der Magazinantrieb kann durch Verdrehen des Zahnrades 6
(Fig. 7.22) Gberpriift werden. Dadurch missen sich die beiden
Hebel 22 und 24 leichtgangig verschieben lassen. Zur Uberprii-
fung der Liftfunktion mit dem voriibergehend eingesetzten CD-
Magazin muB zusatzlich der Abstandshebel 10 nach vorne ge-
schoben werden (Fig. 7.21).
7.8 Removing the Cam 25
Remove the CD magazine (see para 7.5).
Pull off the locking ring 125, and toothed wheels 33 and 32
(Fig. 7.17 / 7.18).
Turn the cam 25 from the Tray-position counterclockwise (approx.
90°) until the two cutouts @® in the cam coincide with the push-rods
SW1/SW2 of the switches (Fig. 7.18).
Pull off the locking ring 122.
Take off the cam 25.
When re-assembling ensure that the guide shafts of the levers 18
and 20 (Fig. 7.18) engage with the guide grooves of the cam wheel
25 (visible from the bottom of the chassis).
20 25 (Magazin-Position) 122
18 32
7.9 Checking the Magazine Driving Gear Manually
Remove the CD magazine (see para 7.5).
Mark the position @ of the sensor 85 on the toothed rack 23
(Fig. 7.19). (One of the 7 scanning holes at the side of the toothed
rack must coincide with the sensor dependent on the magazine
position 1-7 last selected).
Pull off the locking ring 125 and the toothed wheel 33 (Fig. 7.17).
Turn the cam 25 from the Tray-position (Fig. 7.17) counterclock-
wise approx. 90° in the Magazine-position (Fig. 7.18). In doing so,
the lever 20 and the clutch 12 (Fig. 7.20) switch over from tray to
magazine operation.
The operation of the magazine can be checked by turning the
toothed wheel 6 (Fig. 7.22). In doing so it must be possile to slide
the two levers 22 and 24 smoothly. For checking thelifting function
with the temporarily fitted CD magazine, the spacer lever 10 must
additionally be pushed to the front (Fig. 7.21).
©) 85
