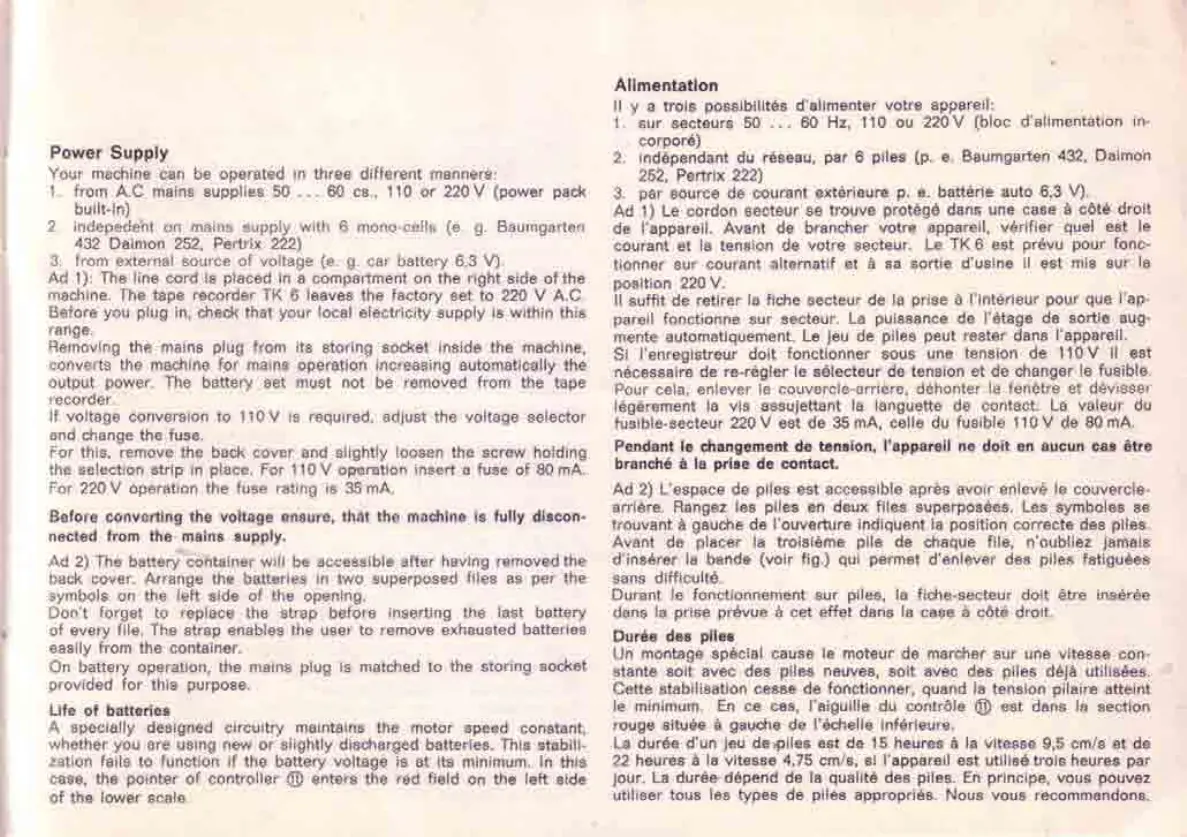

Power
Supply
Your machine can
be
operated in three
different
manners:
1. from
A.C
mains supplies 50
...
60 cs .. 110
or
220 V (power pack
built-in)
2. indepedent on mams supply with 6 mono-cells (e. g. Baumgarten
432
Da
imon 252, Pertrix 222)
3. from
external source
of
voltage (e. g.
car
battery 6,3 V).
Ad 1 ): The
line cord is placed in a compartment on the right side
of
the
machine. The tape recorder TK 6
leaves the factory set
to
220 V
A.C
.
Before you plug in, check
that
your
local
electricity
supply
is
within
th
is
range.
Removing the mains
plug from its storing socket inside the
ma
chi
ne
,
converts the machine
for
mains operation increasing automatically the
o
utput
power
. The battery
set
must
not
be removed from the tape
reco
rder
.
If
voltage conversion
to
110 V is required, adj
ust
the voltage
selector
and change
the
fuse.
For this, remove the back cover and
slightly loosen the
screw
holding
the selection strip in place. For 110 V operation insert a fuse
of
80 mA.
For
220 V operation the fuse rating
is
35
mA.
Before converting the
voltage ensure,
that
the machine is fully d
isco
n-
nected from the mains
supply
.
Ad 2) The battery container
will
be accessible
after
having removed the
back cover. Arrange the batteries in
two
superposed files as
per
the
symbo
ls
on
the
left
side
of
the opening.
Do
n
't
forget
to
replace the strap before inse
rt
ing the last battery
of
every file. The strap enables the
user
to
remove exhausted batteries
easily from the container.
On
battery operation, the mains plug
is
matched
to
the storing socket
provided
for
this purpose.
Life
of
batteries
A
specially designed ci
rcuitr
y maintains the
motor
speed constant,
wheth
er
you are using new
or
slightly discharged batteries. This stabili-
zation fails
to
function
if
the battery voltage
is
at
its minimum. In this
case, the pointer
of
controller ® enters the red field on the
left
side
of
the
lower
scale.
A
li
mentation
II y a
trois
possibilites d'alimenter
votre
apparel!:
1.
sur
secteurs 50
...
60 Hz, 110 ou 220 V (bloc d'alimentation in·
corpore)
2.
independent du reseau, par 6 piles
(p
. e. Baumgarten 432, Daimon
252, Pertrix 222)
3.
par source de courant exterieure p. e. batterie auto 6,3 V).
Ad 1)
Le
cordon secteur se trouve protege dans une case a
cote
droit
de l'appareil.
Avant
de brancher
votre
appareil,
verifier
quel
est
le
courant
et
Ia tens
io
n de votre secteur. Le TK 6 est prevu pour fonc-
t
io
nner
sur
courant alternatif
et
a sa sortie d'usine il
est
mis
sur
Ia
posit
ion 220 V.
II
suffit de retirer Ia fiche secteur de
Ia
prise a
l'interieur
pour
que l'ap-
pareil
fonctionne
sur
secteur.
La
puissance de
l'etage
de sortie aug-
mente automatiquement. Le jeu de
piles peut
rester
dans l'appareil.
Si
l'enregistreur
dolt
fonctionner sous une tension de 110 V il est
necessaire de
re-regler le
selecteur
de tension
et
de changer le fusible.
Pour cela, enlever le couvercle-arriere, dehonter
Ia
fenetre
et
devisser
legerement Ia
vis
assujettant Ia languette de contact.
La
valeur
du
fusible-secteur
220 V est de 35 mA, celle du fusible 110 V de 80 mA.
Penda
nt
le changement de tension,
l'
appare
il
ne
do
it
en aucun cas
et
re
bra
nch
e a Ia prise de contact.
Ad
2) L
'e
space de piles
est
accessible apres avoir enleve
le
couvercle-
arriere. Aangez les piles
en
deux
files superposees. Les symboles se
trouvant
a gauche de l'ouverture indiquent
Ia
posi
tion
correcte des piles.
Avant
de
placer
Ia troisieme pile de cheque file, n'oubliez jamais
d
'i
nserer Ia bande
(voir
fig
.) qui permet d'enlever des piles
fa
tiguees
sans
difficulte.
Durant le fonctionnement
sur
piles, Ia fiche-secteur
doit
etre inst'mile
dans Ia
pr
ise prevue a cet
effet
dans Ia case a
cote
droit.
Dur
ee
des
piles
Un montage special cause le moteur de marcher sur une vitesse con-
stante
soit
avec
des
piles neuves, soit avec des piles deja utilisees.
Cette
stabilisation cease de fonctionner, quand Ia tension pilaire atteint
le minimum.
En
ce cas, l'aiguille du controle ® est dans Ia section
rouge situee
a gauche de 1'6chelle inferieure.
La
duree d'
un
jeu de .piles est de 15 heures a Ia vitesse 9,5 cm/s
et
de
22 heures
a
Ia
vitesse 4,75 cm/s, si
l'a
ppareil est utilise
trois
heures
par
jour.
La
duree depend de Ia qualite
des
piles.
En
principe, vous pouvez
utiliser tous les types de piles appropries. Nous vous recommandons.
