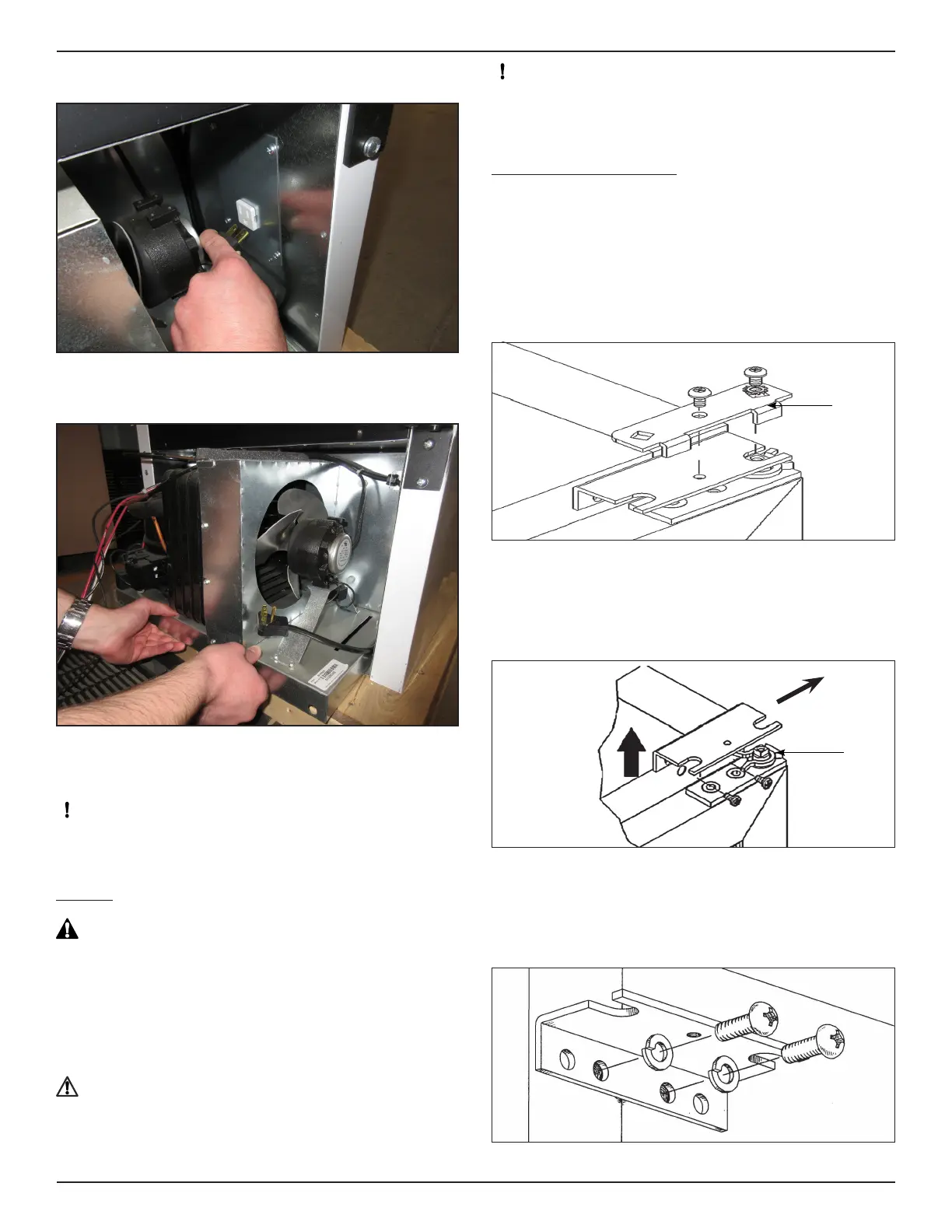

3. Disconnect the Cassee® from receptacle upper right wall of
Cassee® chamber (Fig G4).
FIG. G4FIG. G4
4. Grasp mid-plaorm of the Cassee® ensuring plug is clear, and
gently slide out (Fig G5).
FIG. G5FIG. G5
5. Use of hand cart to transport the Cassee® is recommended to
minimize undue liing.
NOTICE: RISK OF APPLIANCE DAMAGE! AFTER ACCESSING REFRIGERATION
OR ANY OTHER MECHANICALLY FASTENED AREAS OF THE APPLIANCE, RE-
FASTEN SECURELY.
H. DOORS
WARNING: RISK OF DEATH, FIRE, EXPLOSION, ELECTRICAL SHOCK AND/OR
OTHER PERSONAL INJURY!
DO NOT ACCESS MECHANICALLY FASTENED AREAS WITHOUT PERMIS
SION OF OWNER AND READING AND UNDERSTANDING PRODUCT
MANUAL.
DISCONNECT POWER BEFORE ACCESSING MECHANICALLY FASTENED
AREAS.
WARNING: RISK OF PERSONAL INJURY! EMPLOY BEST HEALTH AND SAFE-
TY LIFTING PRACTICES WHEN REMOVING SHIPPING PLATFORM(S); LEVEL-
ING CABINET; REVERSING DOORS; AND MOVING APPLIANCE. IF IN DOUBT,
ASK FOR HELP.
NOTICE: HABCO® WARRANTS FACTORY DOOR REVERSAL ONLY. ANY IS
SUES AND SUBSEQUENT SOLUTIONS ARISING FROM FIELD REVERSED
DOORS ARE THE RESPONSIBILITY OF THE CUSTOMER. DOOR ADJUST
MENTS ARE NOT COVERED UNDER WARRANTY. INSPECT DOOR HARD
WARE FOR WEAR WHEN REVERSING OR SERVICING.
Easy Mount Swing Door Reversal
Door is mounted at factory with handle on le hand side and hinge on
right side.
1. Remove Lower Grill and Sign/Header Assembly – if applicable.
2. Door closed remove hinge tensioning bracket (Fig H1i) and save
two top retaining screws and one star washer (See Fig H1). Note:
Though door gasket magnet will hold door in place, ensure unfas-
tened door is secured from disengaging from cabinet.
FIG. H1
i
3. Tilt door sideways out of the upper cabinet mounted bracket notch
(Fig H2i) and li to remove door boom pivot pin from lower
mounng bracket. Save nylon washers, upper bushing and stop
spring from hinge sha as shown in (Fig H2ii) and any nylon wash-
ers from boom door pivot pin.
FIG. H2
i
ii
4. Remove upper cabinet mounted bracket and refasten screws to
the opposing side of the cooler (Fig H3). Remove lower cabinet
mounted bracket and re-install to opposing side of the cooler. En-
sure nylon bushing remains in place in lower mounng bracket
hole.
FIG. H3
