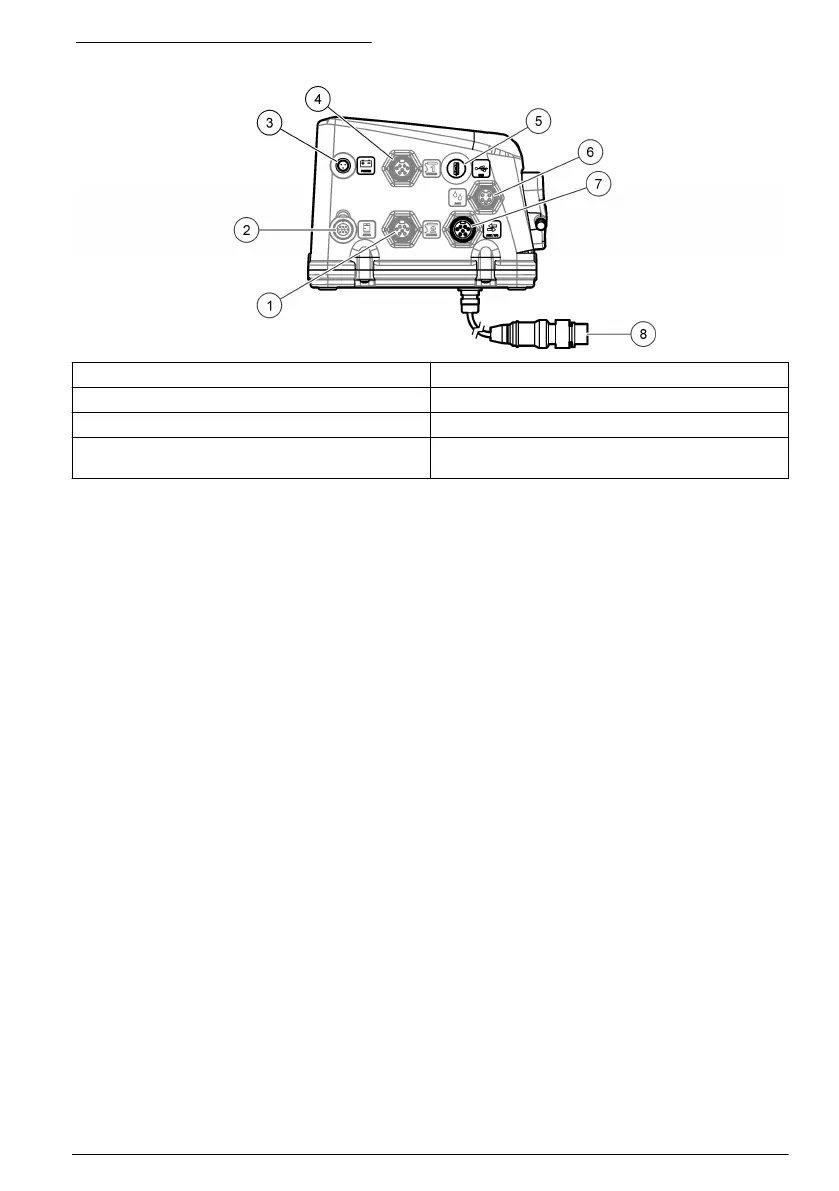

Figura 10 Conexiones del controlador
1 Puerto del sensor 2 5 Conector USB
2 Puerto de la unidad térmica (solo para AWRS) 6 Puerto del pluviómetro/RS485 (opcional)
3 Fuente de alimentación Puerto 7 Puerto auxiliar E/S
4 Puerto del sensor 1 (opcional) 8 Puerto del dispositivo de corte por botella
llena/brazo del distribuidor
Conexión de un caudalímetro Sigma 950 o FL900
Si el intervalo de muestreo se basa en el flujo, debe proporcionar al controlador una señal de
entrada de flujo (impulsos o 4–20 mA). Conecte un caudalímetro Sigma 950 o FL900 al puerto
auxiliar E/S.
También puede conectar un sensor de flujo a un puerto de sensor. Consulte Conexión de un sensor
en la página 67.
Material necesario: cable sin extremo abierto multiuso, 7 pines
1. Conecte un extremo del cable al caudalímetro. Consulte la documentación del caudalímetro.
2. Conecte el otro extremo del cable al puerto auxiliar E/S del controlador.
Conexión de un caudalímetro que no sea de Hach
Para conectar un caudalímetro que no sea de Hach en el puerto auxiliar E/S, siga los siguientes
pasos.
Material necesario: cable con extremo abierto multiuso, 7 pines
1. Conecte un extremo del cable al puerto auxiliar E/S del controlador.
2. Conecte el otro extremo del cable al caudalímetro. Consulte la Figura 11 y la Tabla 1.
Nota: En algunas instalaciones, es necesario conectar los equipos externos a la Entrada de pulsos, a la Salida
especial y/o a la salida de Programa Completo por medio de cables largos. Puesto que se trata de interfaces
de impulsos conectadas a tierra, se pueden emitir señales falsas debido a las diferencias de tierra temporales
entre cada extremo del cable. Las diferenciales de masa elevadas tienden a ocurrir en la industria pesada. En
tales circunstancias, podría ser necesario usar seccionadores galvánicos de terceros (por ej., optoacopladores)
en línea con la/s señal/es afectadas. Para la entrada analógica, normalmente no es necesario usar un
aislamiento de tierra externo, ya que el transmisor de 4–20 mA suele proporcionar aislamiento.
