Mounting instruction

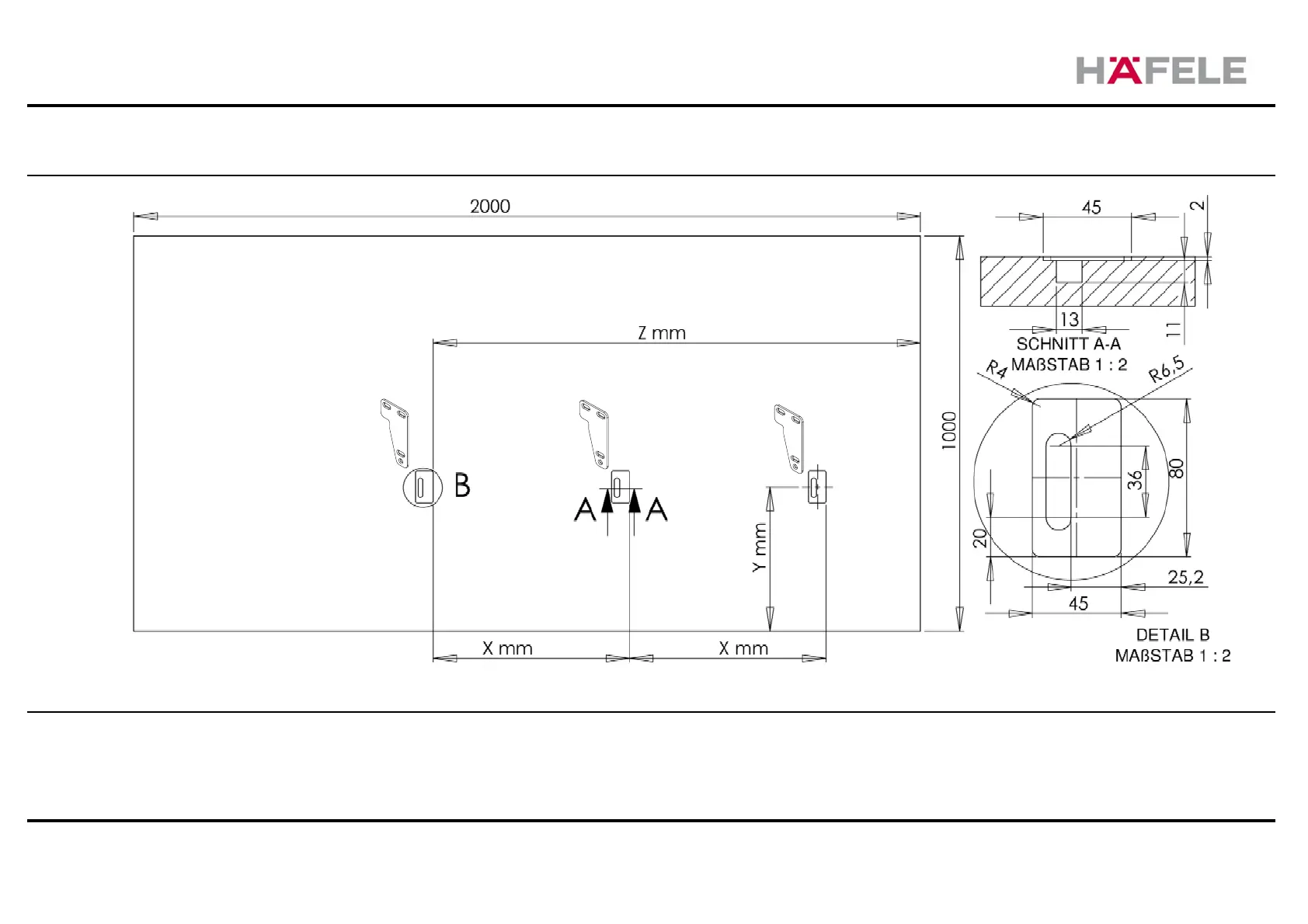

Tabletop 2000mm handside
X: Der Abstand ist abhängig von der Einlegerlänge Z: Der Abstand ist abhängig vom Frontend und Rahmenstärke.
The distance is depending on the investor's length
The distance is depending to the feed and framethinkness.
Y: Der Abstand ist abhängig von der Positionierung der FM. Formel:
(Plattenüberstand+Fuß+ Rahmenstä.)+ FM Maß siehe (Seite 11) -31,7mm
The distance is FM depending on the positioning.
(Plate overhang + foot + frame st.) + FM dimensions see (page 11) -31,7mm
Tischplatte 2000 mm Gegenseite
Montageanleitung
V-2.9
LOGO
Erstellt von: Buys,T.
Datum: 02.05.18
Häfele GmbH Co KG
E-Mail: info@haefele.de
12 von 15
