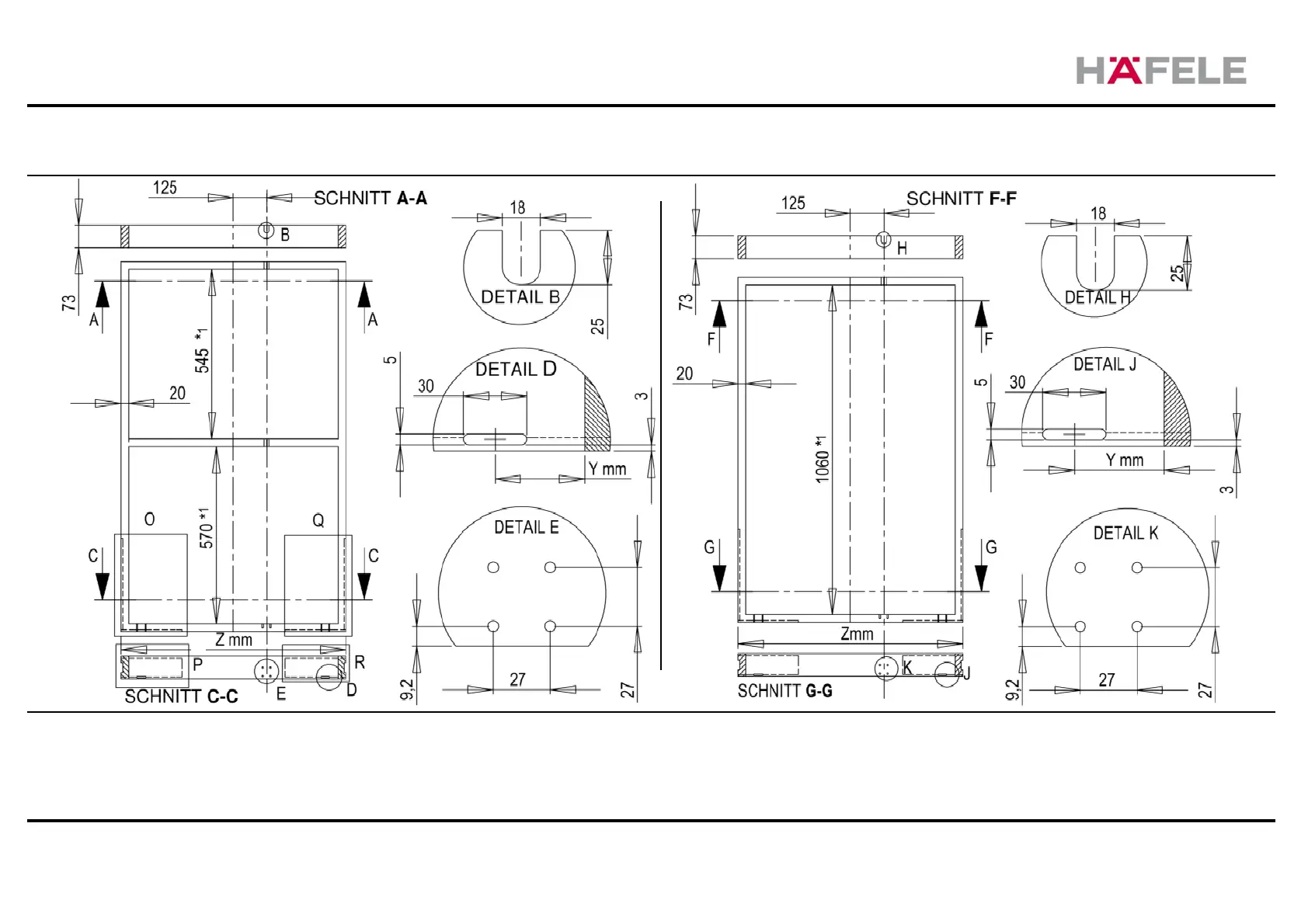

Häfele A7F - Frame Cut-out Details 400;500 mm; Dimensions for 400;500 mm Frame; Frame Cut-out Details 1000 mm; Dimensions for 1000 mm Frame

Mounting instruction
Frame variant for inlays 400mm/ 500 mm Frame variants for inlay 1000 mm
Y: Maß ist abhängig von der Position der Aushebelsicherung Z: Die Rahmenbreite ist abhängig von der Tischbreite.
The measure is depending on the position of the safty tool
The frame width is depending on the table width
(Ca. 1/2 Tischbreite + 1/4 Tischbreite)
Das Maß um 230 mm/ 115mm veringern wenn nur 800mm/ 400mm möglich sind.
The measurement reduce 230mm/ 115 mm wenn you can use only the 800mm/ 400 mm.
Montageanleitung
LOGO
V-2.9
Rahmenvariante für Einleger 400mm/ 500 mm Rahmenvariante für Einleger 1000 mm
*
1:
P
Erstellt von: Buys,T.
Datum: 02.05.18
Häfele GmbH Co KG
E-Mail: info@haefele.de
6 von 15
