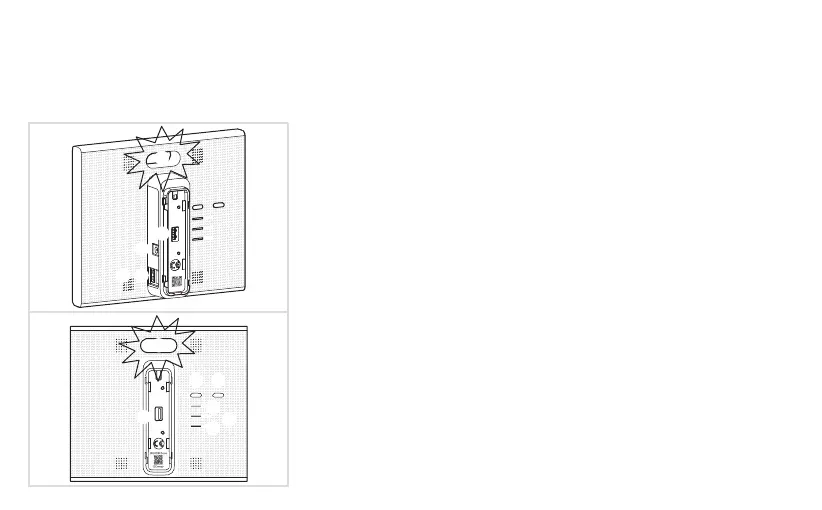

TKP100 Controller-Übersicht
Der TKP100 Controller wurde für leichten Zugriff und intuitive
Bedienung entwickelt!
1 RGB-Hauptsignalisierung
Zur Anzeige von Benachrichtigungen der Anlage.
2 USB-Erweiterungsbuchsen (x2)
Zum Anschluss optionaler Erweiterungen wie einem WLAN/WiFi-Dongle
TKH180.
3 LAN-Anschluss
RJ45 Ethernet-Anschluss zum Anschluss des TKP100 Controllers an das
lokale Hausnetz (LAN).
4 Netzteilanschluss
5V DC Eingang für TKC110 Netzteil.
5 OK-Taste
Mit der OK-Taste können Sie die aktuellen Benachrichtigungen quittieren und
die integrierte RGB-Signalisierung für aktive Benachrichtigungen ausschalten.
6 RESET-Taste
Die Reset-Funktionen sind auf Seite 86 beschrieben.
7 ONLINE-Anzeige
Zeigt an, dass der TKP100 Controller korrekt mit dem Internet verbunden ist.
8 WLAN-Anzeige
Zeigt den Verbindungsstatus an, sofern eine optionale WLAN/WiFi-Erweiterung
am TKP100 installiert ist.
9 POWER-Anzeige
Zeigt an, dass der TKP100 Controller korrekt eingeschaltet ist.
0005587...
GC 03/16
RESET OK
1
1
2
2
4
3
8
6 5
7
9
2
