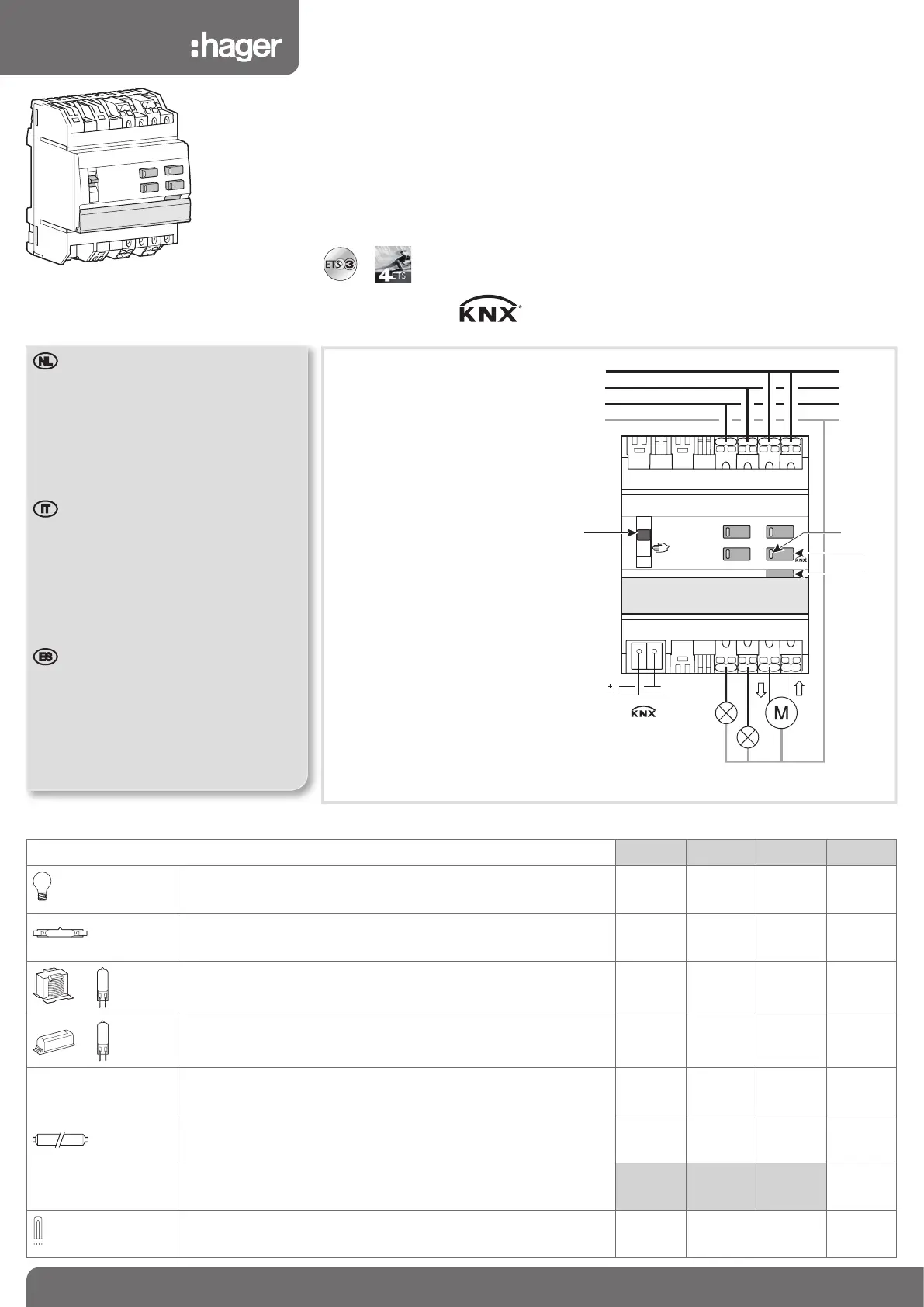

hager TYA604A - Page 3

TXA204D
auto
C2
C1
C4C4
C3C3
30V DC
1
3
C1 C2
5
C3
7
C4
2
4
68
C1 C2 C3 C4
-
+
Bus
TYA604x
auto
C2
C1
C4C4
C3C3
30V DC
1
3
C1 C2
5
C3
7
C4
2
4
68
C1 C2 C3 C4
-
+
Bus
L3
L2
L1
N
Ech 60%
L3
L2
L1
N
1 • Auto/Manu schakelaar
• Commutatore Auto/Manu
• Commutador Auto/Manu
2 • Status leds
• Led di stato
• Indicador de estado de salida
3 • Drukknoppen lokale bediening
• Pulsanti di comando locale
• Pulsadores de mando local
4 • Verlichte drukknop voor
fysieke adressering
• Pulsante luminoso
d’indirizzamento fisico
• Pulsador luminoso de
direccionamiento físico
De uitgangen kunnen op verschillende fasen aangesloten worden.
Le uscite possono essere collegate su fasi differenti.
Las salidas pueden ser conectadas a diferentes fases.
1
4
2
3
V2.7.0
:.,nB
tebis
Belastingsoort / Tipo de carico / Tipo de carga
TYA604A TYA604B TYA604C TYA604D
230 Vv
Gloeilampen
Lampade ad incandescenza
Incandescentes
800 W 1200 W 2300 W 2300 W
230 Vv
Halogeenlampen
Lampade ad alogene
Halógenos
800 W 1200 W 2300 W 2300 W
12V v
24V DC
Ferromagnetische transformator
Trasformatore ferromagnetico
Transformador ferromagnético
800 W 1200 W 1600 W 1600 W
12V DC
24V DC
Elektronische transformator
Trasformatore elettronico
Transformador electrónico
800 W 1000 W 1200 W 1200 W
230 Vv
Niet-gecompenseerde TL-lampen
Carichi fl uorescenti non compensata
Tubo fl uorescente no compensados
800 W 1000 W 1200 W 1200 W
TL-lampen voor elektronische ballast (mono of duo)
Carichi fl uorescenti per ballast elettronico (mono o duo)
Tubo fl uorescente con balastro electrónico
12 x 36 W 15 x 36 W 20 x 36 W 20 x 36 W
Parallel gecompenseerde TL-lampen
Carichi fl uorescenti compensata in parallelo
Tubo fl uorescente compensados en parallelo
1500 W
200 µF
230 Vv
Compacte TL-lampen
Fluo compatto
Fluo compact
6 x 23 W 12 x 23 W 18 x 23 W 18 x 23 W
I Opgelet!
• Het toestel mag alleen door een elektroinstallateur
worden geïnstalleerd volgens de installatienormen
die van toepassing zijn in het land.
• De ZLVS-installatievoorschriften naleven !
• De per apparaat maximaal toelaatbare belasting
niet overschrijden.
• Het niet in acht nemen van deze instructies kan
beschadiging van het apparaat, brand of andere
gevaarlijke gevolgen opleveren.
Y Attenzione!
• L’apparecchio va installato unicamente da un
elettricista qualifi cato secondo le norme
d’installazione in vigore nel paese.
• Rispettare le regole d’installazione SELV.
• Non superare il carico massimo ammissibile per
apparecchio.
• Il mancato rispetto di queste istruzioni può
provocare il danneggiamento dell’apparecchio,
un incendio o altre conseguenze pericolose.
R Atencion!
• Este aparato debe ser instalado obligatoriamente
por un electricista cualifi cado según as normas
de instalación vigentes en el país.
• Respetar las reglas de instalación TBTS.
• No superar la carga máxima admisible por
aparato.
• El incumplimiento de estas instrucciones puede
provocar daños en el aparato, un incendio u otras
consecuencias peligrosas.
Ech. 1
AI1_TXA204_T1_01
Ech. 40%
TYA604A, TYA604B,
TYA604C, TYA604D
a i
Module 4 uitgangen
e y
Modulo 4 uscite
z r
Módulo 4 salidas
M
6T 8500A3
6T 8500A
