3) Utilisez des tuyaux d'isolation thermique séparés pour le tuyau de réfrigérant gazeux et liquide.
Réglez exactement à la position indiquée ci-dessous.
Outillage de torche
Outillage de torche
pour R32
Outil de torche conventionnelle
Type d'embrayage
Type d'embrayage(Type
rigide)
Type d'écrou à oreilles
(type Impérial)
0-0,5mm 1,0-1,5 mm 1,5-2,0mm

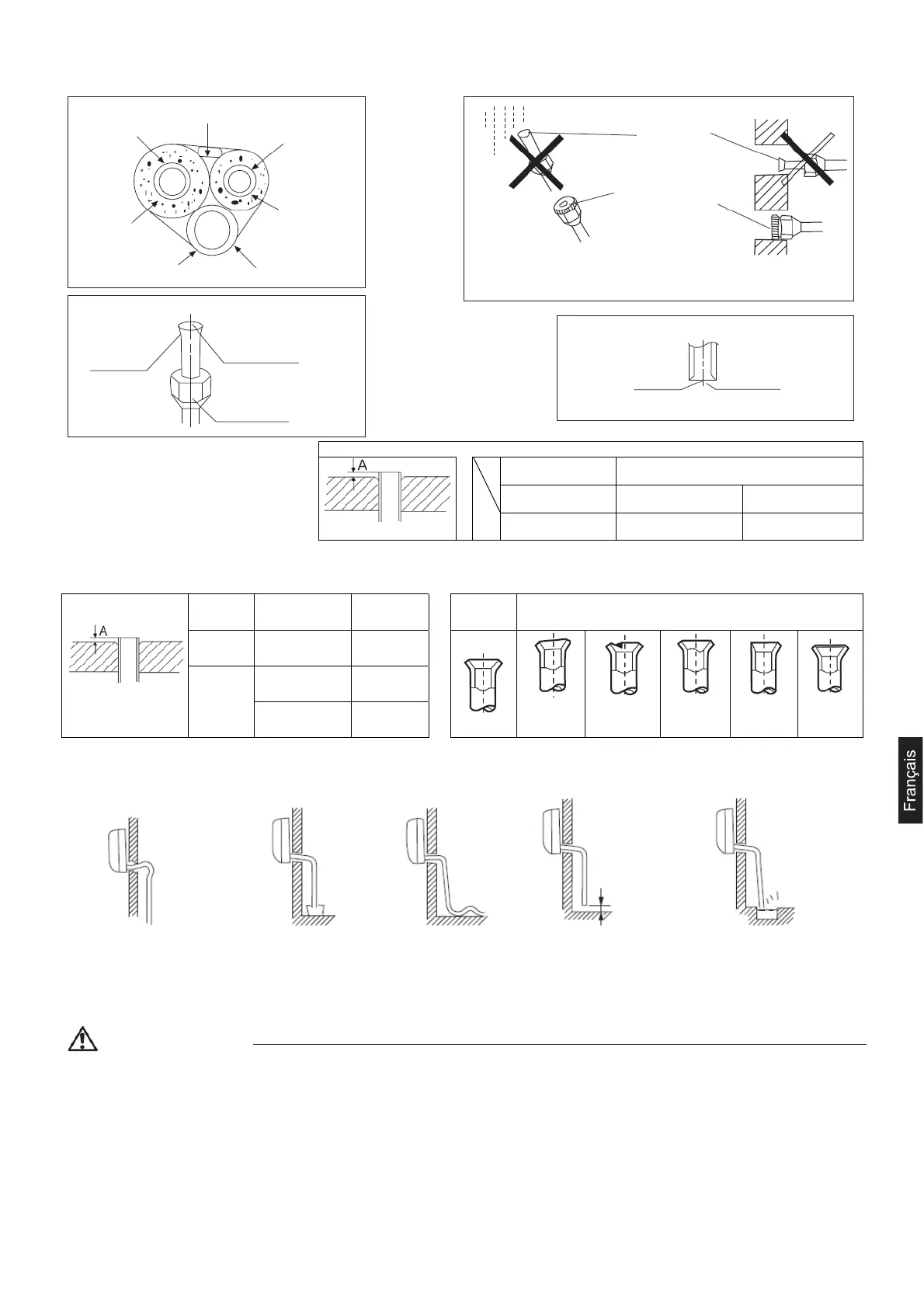

8. Coupe et évasement des tuyauteries
 La coupe de tuyau est effectuée avec un coupe-tube, et les fraises doivent être enlevées.
 Après l'insertion de l'écrou évasé, le travail d'évasement est effectué.
Outillage de torche
Tuyau
Diamètres de
tuyaux
Taille A
(mm)
Correcte
Incorrecte
Côté
liquide
6,35mm(1/4")
0,8~1,5
Côté gaz
9,52mm(3/8")
1,0~1,5
12,7mm(1/2")
1,0~1,5
Maigre
Dommage
de torche
Fissure Partiel
Trop en
dehors
9. Sur le drainage
 Veuillez installer le tuyau de vidange de façon à être incliné vers le bas sans défaillance. Ne faites pas le drainage comme
indiqué ci-dessous.
Il devient haut à mi-chemin.
L’extrémité est
immergée dans l'eau
Ça ondule..
L'écart avec le sol est trop
petit.
Il y a une mauvaise odeur
d'un fossé.
 Veuillez verser de l'eau dans le bac de vidange de l'unité intérieure, et confirmer que le drainage est effectué à fond à
l'extérieur.
 Dans le cas où le tuyau de vidange joint est dans une pièce, veuillez lui appliquer une isolation thermique sans faute.
AVERTISSEMENT!
1) Ne pas utiliser d'huile minérale sur la partie évasée.
2) Empêchez l'huile minérale d'entrer dans le système, car cela réduirait la durée de vie des unités.
3) N'utilisez jamais une tuyauterie qui a été utilisée pour des installations précédentes. N'utilisez que des pièces livrées avec
l'appareil.
4) Ne jamais installer un sécheur sur cette unité R32 afin de garantir sa durée de vie. Le matériau de séchage peut se dissoudre
et endommager le système.
5) Un évasement incomplet peut entraîner une fuite de gaz réfrigérant.
Câblage inter-unités
Tuyau de gaz
Tuyau de liquide
Isolation des
tuyaux de
gaz
Ruban de finition
Tuyau de drainage
Isolation des
tuyaux
liquides
Vérifier
La surface
interne de la
torche doit être
sans faille.
L'extrémité du tuyau
doit être uniformément
évasée dans un cercle
parfait.
Assurez-vous que l'écrou
évasé est installé.
Pluie
Assurez-vous de
placer un
bouchon.
S'il n'y a pas de
bouchon évasé,
recouvrez la bouche
évasée avec du
robinet pour
em
pêcher la saleté
ou l'eau de sortir.
Mur
Coupez
exactement aux
angles droits.
Enlevez les
bavures
Moins de 5cm
